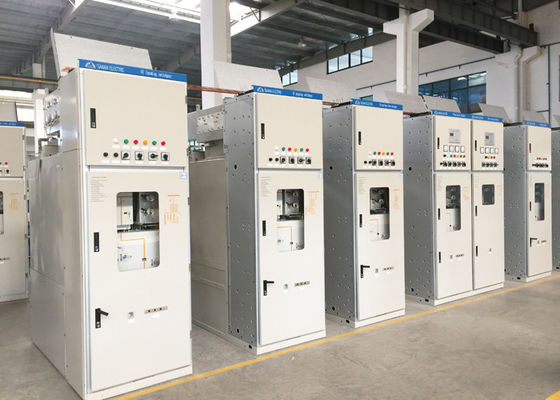

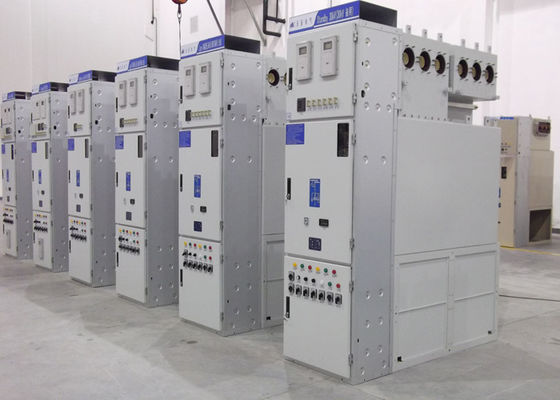

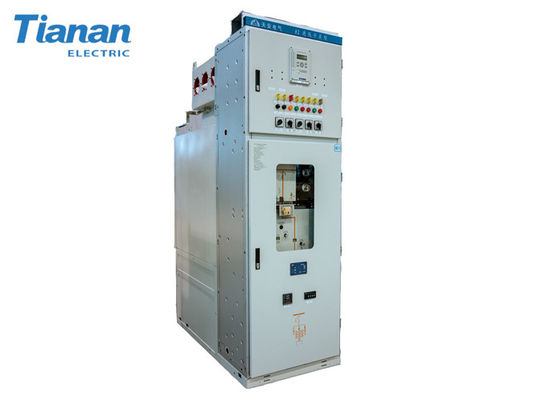

MV C-GIS SF6 Αεροσυλλέκτης Συμπαγής Διακόπτης 12kV ~ 36kV 2500A 31.5kA για Βιομηχανικές Εγκαταστάσεις

Μεγάλες Εικόνας : MV C-GIS SF6 Αεροσυλλέκτης Συμπαγής Διακόπτης 12kV ~ 36kV 2500A 31.5kA για Βιομηχανικές Εγκαταστάσεις

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Tianan Electric
Πιστοποίηση:	XIHARI
Αριθμό μοντέλου:	XGN49

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 ΜΟΝΆΔΑ
Συσκευασία λεπτομέρειες:	τυποποιημένο λογισμικό κατά την εξαγωγή
Χρόνος παράδοσης:	60 ημέρες
Όροι πληρωμής:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
Δυνατότητα προσφοράς:	500 μονάδες/έτος

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Δυναμικό:	12/24/36kV	Ρεύμα:	630~2500Α
Μόνωση:	Αέριο SF6	Υψόμετρο:	Μέχρι 5000M
Προστασία:	IP65	Χρόνος Ζωής:	30 χρόνια
Επισημαίνω:	ντυμένος μηχανισμός διανομής μετάλλων , μέσος μηχανισμός διανομής τάσης

Ειδικότερα, η μέση πίεση του αέρα είναι μικρότερη από τη μέση πίεση του αέρα.

12kV ~ 36kV 2500A 31.5kA GIS Compact Switchgear για υποσταθμούς μετασχηματιστών, βιομηχανικές εγκαταστάσεις και εφαρμογές υποδομών.

Επισκόπηση του προϊόντος

Το εν λόγω εξοπλισμό διακόπτη με μόνωση αερίου πληροί αυστηρές απαιτήσεις για την ασφάλεια στη λειτουργία, την ασφάλεια του προσωπικού, την αξιοπιστία της λειτουργίας, το μικρότερο αποτύπωμα και τη μειωμένη συντήρηση.Σχεδιασμένο σύμφωνα με τα πρότυπα IEC 62271-200 με βασικά στοιχεία που πληρούν τα σχετικά διεθνή πρότυπα. Χρησιμοποιεί διακόπτες κυκλώματος κενού υψηλής απόδοσης (VCB) που έχουν δοκιμαστεί σύμφωνα με την IEC 62271-100.

Βασικά χαρακτηριστικά

Αναπτύχθηκε χρησιμοποιώντας προηγμένη τεχνολογία από την Toshiba Co., Ltd.
Εξαιρετικές απομονωτικές επιδόσεις με συμπαγές μέγεθος, με χρήση αερίου SF6 ως μέσου απομονώσεως
Αξιόπιστη απόδοση σπάσματος με διακόπτη κενού για σβήσιμο τόξου και μηχανισμό λειτουργίας ελαστικών μακράς διάρκειας
Υψηλή αξιοπιστία με σφραγισμένο σχεδιασμό σώματος που δεν επηρεάζεται από εξωτερικές συνθήκες
Σχεδιασμός ασφαλούς δομής με ανεξάρτητες συσκευές απελευθέρωσης πίεσης για εσωτερική προστασία από βλάβη
Αξιόπιστος εξοπλισμός "πέντε προφυλάξεων" με μηχανική και ηλεκτρική κλειδαριά
Εύκολη εγκατάσταση με εξωτερικές στερεές μονωμένες συνδέσεις μπάρας
Ευρύχωρο δωμάτιο καλωδίων για εύκολη εγκατάσταση

36kV / 40.5kV Προδιαγραφές

Άρθρο	Μονάδα	Τεχνική παράμετρος
Διάταξη	kV	36 ∙ 40.5
Ονομαστικό επίπεδο μόνωσης	-	1 λεπτό συχνότητα ισχύος αντέχουν τάση: 70-95kV
Ηλεκτροσόκ αντέχει την τάση	-	170-185 kV
Κατηγοριοποιημένο ρεύμα	Α	630, 1250, 2000, 2500
4s ονομαστική βραχυπρόθεσμη αντοχή στο ρεύμα	kA	25, 31.5
Κατηγοριακή μέγιστη αντοχή ρεύματος	kA	63, 80
Κατηγορία πίεσης εργασίας	MPa	0.05
Ετήσιος ρυθμός διαρροής	%	< 0,5%
Στον βαθμό προστασίας	-	Σφραγισμένος θάλαμος αερίων IP65, αίθουσα ελέγχου IP4X
Μέγεθος (L × W × H)	χμ	600(min) × 1700 × 2450

Προδιαγραφές κατηγορίας 12 kV

Άρθρο	Μονάδα	Πληροφορίες
Διάταξη	kV	12
Κατηγοριοποιημένο ρεύμα	Α	630, 1250, 2000, 2500
Κανονική συχνότητα	Hz	50/60
Δυναμική ονομαστικής ισχύος συχνότητα αντίσταση τάσης	kV	45 (από φάση σε φάση/εδάφιο), 48 (μεταξύ διαχωρισμού)
Ονομαστικός κεραυνός αντέχει την τάση	kV	75 (από φάση σε φάση/εδαφική), 85 (μεταξύ διαχωρισμού)
Δυναμική συχνότητα αντέχουν τάση βοηθητικού κυκλώματος ελέγχου	V	2000
Διορισμένο ρεύμα διακοπής βραχυκυκλώματος	kA	2025, 31.5
Διορισμένο ρεύμα παροχής βραχυκυκλώματος	kA	63, 80, 100
Καθορισμένη βραχυπρόθεσμη αντίσταση ρεύματος	kA/s	25/4, 31.5/4, 40/4
Κατηγοριακή μέγιστη αντοχή ρεύματος	kA	63, 80, 100
Στον βαθμό προστασίας	-	Πλήρης χώρος με αέριο: IP67, χώρος LV: IP4X
Αντίσταση κύκλου κύριας	μΩ	< 250
Ονομαστική πίεση αερίου SF6 (20°C)	MPa	0.045
Ελάχιστη πίεση αερίου SF6 (20°C)	MPa	0.03
Ετήσιος ρυθμός απώλειας αερίου SF6	%	< 1
Ονομαστική τάση βοηθητικού κυκλώματος ελέγχου	V	DC 110/220, AC 220
Μέγεθος (W × D × H)	χμ	500×1000×1850
