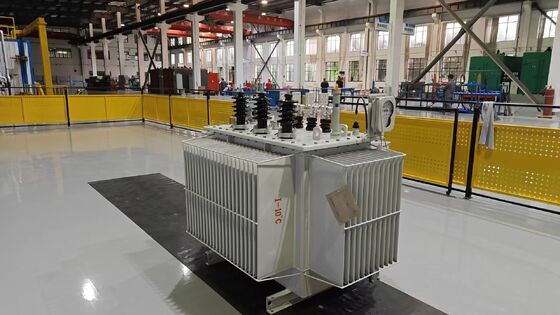

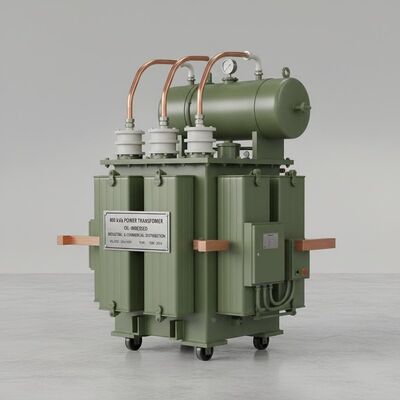

Μετασχηματιστής ισχύος 800 kVA με ψύξη ONAN και πρότυπο IEC60076 για βιομηχανική διανομή

Το μοντέλο μετασχηματιστή ισχύος βυθισμένου σε λάδιS-M-800/15είναι μια τριφασική ηλεκτρική συσκευή που έχει σχεδιαστεί για μείωση τάσης σε δίκτυα διανομής μεσαίας τάσης.800 kVAκαι ονομαστική τάση15 kV / 0,4 kV(περίοδος ± 2*2,5%), ο μετασχηματιστής αυτός είναι κατάλληλος για βιομηχανικές εγκαταστάσεις, εμπορικά συγκροτήματα και μεγάλα συστήματα διανομής ενέργειας.

Κατασκευασμένος για αξιοπιστία και αποτελεσματικότητα, αυτός ο μετασχηματιστής διανομής που βυθίζεται σε λάδι βοηθά στη διατήρηση σταθερής ροής ενέργειας, μειώνει τις απώλειες ενέργειας,και να υποστηρίξει την ισορροπημένη κατανομή φορτίου σε ηλεκτρικά δίκτυα και υποσταθμούς.

Αυτός ο μετασχηματιστής υιοθετεί τοΟΝΑΝ (ελαιόλαδο φυσικός αέρας φυσικός)Η θερμότητα που παράγεται από τον πυρήνα και τις περιέλιξεις απορροφάται από το μονωτικό λάδι, το οποίο κυκλοφορεί φυσικά μέσα στη δεξαμενή.Στη συνέχεια, η θερμότητα εξαφανίζεται στον περιβάλλοντα αέρα μέσω πτερύγων ψυγείου ή επιφανειών ψύξης.

Αυτή η φυσική διαδικασία ψύξης εξαλείφει την ανάγκη για πρόσθετο εξοπλισμό όπως ανεμιστήρες ή αντλίες, διατηρώντας χαμηλή συντήρηση και υποστηρίζοντας μεγαλύτερη διάρκεια ζωής.Συνεισφέρει επίσης στην φιλική προς το περιβάλλον λειτουργία του μετασχηματιστή.

Υψηλής ποιότητας μονωτικό λάδι εξυπηρετεί δύο κρίσιμους ρόλους μέσα στον μετασχηματιστή:

• Ηλεκτρική μόνωση- Προλαμβάνει την ηλεκτρική διακοπή μεταξύ ενεργών μερών
• Απομάκρυνση της θερμότητας- Μεταφέρει θερμότητα μακριά από τις τυλίξεις και τον πυρήνα για τη διατήρηση της θερμικής σταθερότητας

Το λάδι προστατεύει επίσης τα εσωτερικά εξαρτήματα από υγρασία και ρύπους, ενισχύοντας την αντοχή και την αξιοπιστία του μετασχηματιστή σε διάφορα περιβάλλοντα λειτουργίας.

Αυτός ο μετασχηματιστής κατασκευάζεται σύμφωνα με τιςΔελτίο ΕΚΑΧ αριθ.Διεθνές πρότυπο, το οποίο καθορίζει απαιτήσεις για το σχεδιασμό, τις δοκιμές και τις επιδόσεις των μετασχηματιστών ισχύος.

• Μόνωση και αύξηση της θερμοκρασίας
• Δυνατότητα βραχυκυκλώματος
• Μηχανική ακεραιότητα και αποδοτικότητα

Για τους τελικούς χρήστες, αυτό σημαίνει εμπιστοσύνη στην ασφάλεια, την αξιοπιστία και τις λειτουργικές επιδόσεις.

Ο μετασχηματιστής διαθέτει μια συμπαγή και ανθεκτική κατασκευή, επιτρέποντας ευέλικτη τοποθέτηση σε υπαίθριους υποσταθμούς ή εσωτερικά ηλεκτρικά δωμάτια.

• Προσβάσιμες πύλες πλήρωσης και αποχέτευσης πετρελαίου
• Συσκευές παρακολούθησης θερμοκρασίας
• Συστήματα αφαίρεσης πίεσης

Αυτά τα στοιχεία σχεδιασμού διευκολύνουν την τακτική επιθεώρηση και συντήρηση, συμβάλλοντας στη μείωση του χρόνου διακοπής λειτουργίας και του κόστους συντήρησης κατά τη διάρκεια της ζωής του μετασχηματιστή.

Αυτός ο μετασχηματιστής διανομής βυθισμένου σε λάδι είναι κατάλληλος για ένα ευρύ φάσμα σενάριων:

• Δίκτυα διανομής μέσης τάσης- Παρέχει σταθερή παροχή ηλεκτρικής ενέργειας για βιομηχανικά πάρκα, εμπορικά συγκροτήματα και μεγάλες κατοικίες
• Σχέδια ανανεώσιμης ενέργειας- Χρησιμοποιείται σε αιολικά πάρκα ή σταθμούς ηλιακής ενέργειας για αύξηση ή μείωση τάσης
• Σχέδια υποδομών- Υποστηρίζει τις ανάγκες ενέργειας σε εργοστάσια παραγωγής, εξορυκτικές εργασίες και μεγάλες κατασκευές

Ο ανθεκτικός σχεδιασμός και η ξύλινη συσκευασία παλέτων καθιστούν επίσης τον μετασχηματιστή εύκολο να μεταφερθεί και να εγκατασταθεί σε απομακρυσμένες ή δύσκολες τοποθεσίες.

Το μοντέλο του μετασχηματιστήS-M-800/15Η προσαρμογή είναι διαθέσιμη για να ανταποκρίνεται σε συγκεκριμένες απαιτήσεις έργου, συμπεριλαμβανομένων:

• Προσαρμογή ονομαστικής παραγωγικής ικανότητας
• Αλλαγές συνδυασμού τάσης
• Τροποποιήσεις εμβέλειας απόκτησης
• Ομάδα σύνδεσης (Dyn11 / Yyn0 / Yd11 όπως απαιτείται)

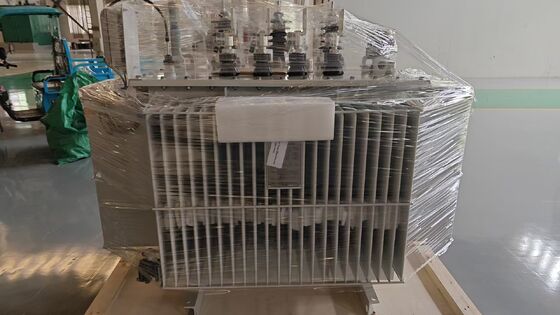

Κάθε μετασχηματιστής συσκευάζεται προσεκτικά σε ξύλινη παλέτα για να εξασφαλιστεί η ασφαλή παράδοση.

Παρέχεται ολοκληρωμένη τεχνική υποστήριξη και υπηρεσίες μετά την πώληση για τη διασφάλιση βέλτιστης απόδοσης καθ' όλη τη διάρκεια του κύκλου ζωής του προϊόντος.

• Βοήθεια εγκατάστασης και θέσης σε λειτουργία
• Υποστήριξη επίλυσης προβλημάτων και διάγνωσης
• Επιτόπια επιθεώρηση και δοκιμή πετρελαίου
• Θερμική απεικόνιση και μέτρηση της αντίστασης μονόκλισης
• Επισκευή, ανακαίνιση και προμήθεια ανταλλακτικών
• Προσαρμοσμένα προγράμματα κατάρτισης για το προσωπικό των πελατών
