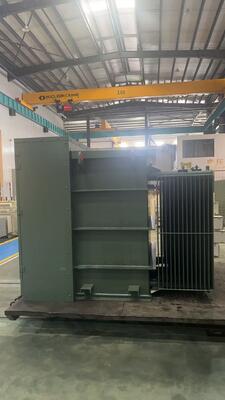

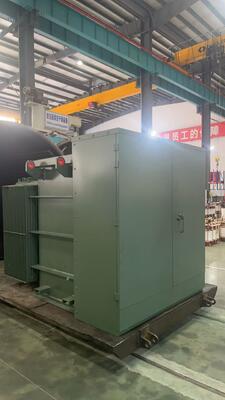

ZGSL-H-2500/13.8-0.4 Αμερικανικός στυλ μετασχηματιστής με 2500 kVA χωρητικότητα και ψύξη ONAN

ΟZGSL-H-2500/13.8-0.4 Μετασχηματιστής αμερικανικού στυλείναι ένας τριφασικός μετασχηματιστής εμβαπτισμένος σε λάδι, τοποθετημένος σε μαξιλαράκι, σχεδιασμένος για εγκατάσταση σε εξωτερικό χώρο σε μαξιλαράκι από σκυρόδεμα. Έχει ονομαστική χωρητικότητα 2500 kVA, ονομαστικές τιμές τάσης 13,8 kV / 0,4 kV και συχνότητα 60 Hz. Είναι κατάλληλο για εφαρμογές διανομής ρεύματος σε εξωτερικούς χώρους σε συστήματα ισχύος 60 Hz, ιδιαίτερα στις αγορές της Βόρειας Αμερικής.

ΕΝΑ:Ένας μετασχηματιστής τοποθετημένος σε μαξιλαράκι είναι ένας μετασχηματιστής εξωτερικών διανομών αμερικανικού τύπου που είναι εγκατεστημένος σε ένα μαξιλάρι από σκυρόδεμα στο επίπεδο του εδάφους. Δεν είναι θαμμένο υπόγεια. Διαθέτει υψηλή προστασία等级, σχεδιασμό χαμηλού προφίλ και βατή επάνω επιφάνεια.

ΕΝΑ:Η ονομαστική χωρητικότητα είναι2500 kVA, με πλευρά υψηλής τάσης 13,8 kV και πλευρά χαμηλής τάσης 0,4 kV, καθιστώντας το κατάλληλο για συστήματα διανομής μέσης χωρητικότητας.

ΕΝΑ:Η μέθοδος ψύξης είναιONAN (Oil Natural Air Natural), το οποίο βασίζεται στη φυσική μεταφορά του λαδιού για την απαγωγή θερμότητας. Δεν απαιτούνται επιπλέον ανεμιστήρες ή αντλίες, με αποτέλεσμα την αθόρυβη λειτουργία και την απλή συντήρηση.

ΕΝΑ:Χρησιμοποιείται ευρέως σεαστικά δίκτυα διανομής, βιομηχανικά πάρκα, εμπορικά συγκροτήματα, φωτοβολταϊκά εργοστάσια ηλεκτροπαραγωγής, αιολικά πάρκα, αεροδρόμια, λιμάνια και οικιστικές κοινότητεςόπου απαιτείται εγκατάσταση σε εξωτερικό χώρο.

ΕΝΑ:Ναί. Ο μετασχηματιστής έχει δοκιμαστεί σύμφωνα με τοIEEE C57.12πρότυπο. Όλα τα στοιχεία δοκιμής, συμπεριλαμβανομένης της αντίστασης μόνωσης, της αναλογίας τάσης, της αντίστασης περιέλιξης, της απώλειας χωρίς φορτίο, της τάσης αντοχής και της ποιότητας λαδιού, πληρούν τις απαιτήσεις. Συνοδεύεται από Πιστοποιητικό Συμμόρφωσης.

ΕΝΑ:Η κατηγορία μόνωσης είναιΤάξη Α, και η ονομαστική συχνότητα είναι60 Hz, ειδικά σχεδιασμένο για συστήματα ισχύος 60 Hz.

ΕΝΑ:Το συνολικό βάρος είναι5618 κιλά, συμπεριλαμβανομένων1310 κιλάλαδιού μετασχηματιστή (βαθμός λαδιού: 25#).

ΕΝΑ:Ναί. Το εύρος χτυπήματος είναι± 2×2,5%, παρέχοντας 5 θέσεις βρύσης για την ευέλικτη αντιμετώπιση των διακυμάνσεων της τάσης του δικτύου.

• Υψηλή απόδοση, χαμηλή απώλεια:Η απώλεια χωρίς φορτίο είναι μόνο 270 W
• Ασφαλές και αξιόπιστο:Αντοχή μόνωσης >2,5 GΩ, τάση διάσπασης λαδιού 55,2 kV
• Ισχυρή προσαρμοστικότητα:60 Hz, 13,8 kV / 0,4 kV, κατάλληλο για αγορές της Βόρειας Αμερικής
• Ευέλικτη εγκατάσταση:Σχεδιασμός σε εξωτερικό χώρο, τοποθετημένος σε βάση από σκυρόδεμα, δεν απαιτείται εκσκαφή
• Εύκολη συντήρηση:Ψύξη ONAN, χωρίς κινούμενα μέρη
