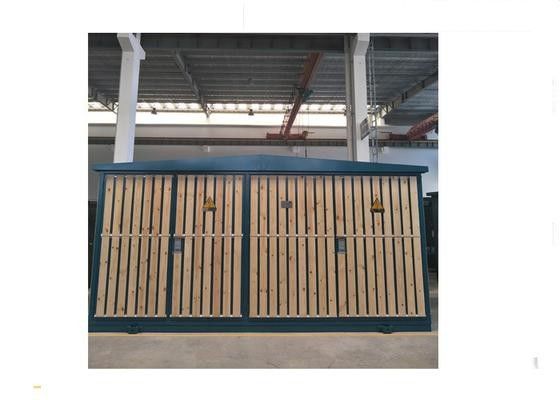

12/24kV εξωτερικό δαχτυλίδι κύριας μονάδας καλωδιακό κλαδί κουτί με ανοξείδωτο χάλυβα κέλυφος και 630A ονομαστικό ρεύμα

Μεγάλες Εικόνας : 12/24kV εξωτερικό δαχτυλίδι κύριας μονάδας καλωδιακό κλαδί κουτί με ανοξείδωτο χάλυβα κέλυφος και 630A ονομαστικό ρεύμα

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	TIANAN ELECTRIC
Πιστοποίηση:	ISO9001:2000
Αριθμό μοντέλου:	DFT6-12

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 Σετ
Τιμή:	Pending
Συσκευασία λεπτομέρειες:	ξύλινη θήκη
Χρόνος παράδοσης:	40 εργάσιμες ημέρες/σετ
Όροι πληρωμής:	L/C,T/T,D/P,D/A
Δυνατότητα προσφοράς:	2000sets το χρόνο

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Ονομαστική τάση:	12/24KV	Ονομαστικό ρεύμα:	630A
Υλικό κελύφους:	Ανοξείδωτο ατσάλι	Υψόμετρο:	≤1000m
Ονομαστική συχνότητα:	50Hz	Τιμή:	To be pending
Επισημαίνω:	συσκευασμένος υποσταθμός μετασχηματιστών , Υποσταθμός διανομής δύναμης

Δαχτυλίδι κύριας μονάδας καλωδιακό κλαδί κουτί, 12/24kV εξωτερικό ηλεκτρικό μετρητή

12/24kV εξωτερικό δαχτυλίδι κύριας μονάδας καλωδιακό κλαδί κουτί - διανομή μετρητή κουτί

Σύνοψη του προϊόντος.

ΗΚεφαλοειδές κλαδί καλωδίου σειράς DFT6-12/24είναι μια νέα γενιά εξοπλισμού εξωτερικής τροφοδοσίας που έχει σχεδιαστεί γιαΣυστήματα καλωδίων δικτύου ηλεκτρικής ενέργειας 12 και 24 kVΕίναι σχεδιασμένο γιααποδοχή και διανομή ενέργειας, παρέχοντας αξιόπιστες λειτουργίες σύνδεσης καλωδίων, διακλαδώσεων και μεταφοράς σε εξωτερικά περιβάλλοντα.

Με μια συμπαγή δομή και αισθητικά ελκυστικό περίβλημα, αυτό τοΔιάταξη υποκαταστήματος καλωδίου κύριας μονάδας δακτυλίουείναι ιδιαίτερα κατάλληλο για τοποθεσίες μεπεριορισμένη περιοχή εγκατάστασηςκαιυψηλές περιβαλλοντικές απαιτήσεις, συμπεριλαμβανομένων:

Δρόμοι της πόλης
Κέντρα κατοικίας
Υψόστρατα κτίρια
Αεροδρόμια
Λιμένες / λιμένες

Βασικές εφαρμογές

Η σειρά DFT6-12/24 χρησιμοποιείται για:

Σύνδεση
Μετακίνηση / διακλαδώσεις
Συνέχιση κυκλώματος καλωδίου
Μεταφορά κυκλωμάτων καλωδίων σε εξωτερικούς χώρους

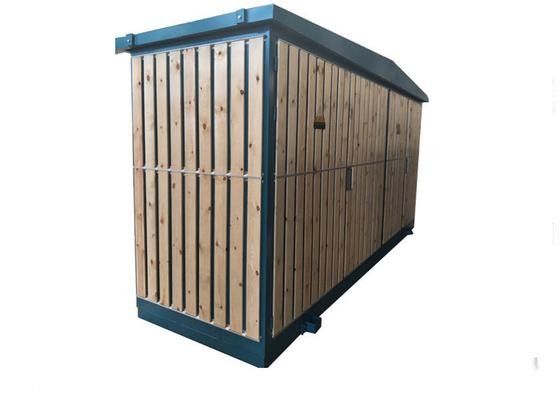

Προαιρετικό: ξύλινη σανίδα στο εσωτερικό του περιβλήματος - διαθέσιμη κατόπιν αιτήματος του πελάτη.

Προϋποθέσεις λειτουργίας (κανονικό περιβάλλον λειτουργίας)

Αυτό...Κουτί μετρήσεων εξωτερικής διανομήςέχει σχεδιαστεί για να λειτουργεί αξιόπιστα υπό τις ακόλουθες συνθήκες:

Παράμετρος	Αξία
Υψόμετρο	≤ 1000m πάνω από την επιφάνεια της θάλασσας
Θερμοκρασία περιβάλλοντος	-25°C ~ +40°C
Ταχύτητα ανέμου	≤ 34 m/s
Κανονικές έντονες δονήσεις	- Όχι, όχι.

Βασικά χαρακτηριστικά - σειρά DFT6-12/24

Απλή και αξιόπιστη σύνδεση- εύκολη εγκατάσταση
Πλήρως απομονωμένη και πλήρως σφραγισμένη δομή- χωρίς συντήρηση, αδιάβροχο και αδιάβροχο
Χαμηλή αρχική επένδυση- εξοικονόμηση κόστους διακόπτη και καλωδίων
Μικρό αποτύπωμα- εύκολη ενσωμάτωση στο περιβάλλον

Βασικές τεχνικές παραμέτρους - FN26-12/24 SF6 διακόπτης φορτίου

Παράμετρος	Μονάδα	Αξία 12 kV	Αξία 24kV
Διορισμένη τάση	kV	12	24
Κατηγοριοποιημένο ρεύμα	Α	630	630
Κατηγοριοποιημένο βραχυπρόθεσμο ρεύμα αντίστασης	kA/s	25/2	25/2
Καθορισμένη μέγιστη αντοχή στο ρεύμα	kA	63	63
Κατηγοριοποιημένο βραχυπρόθεσμο ρεύμα παραγωγής	kA/s	50/2	63/2
1 λεπτό Δυναμική συχνότητα Αντιστέκεται στην τάση	kV	42	65
Ηλεκτροπληξία Αντιστέκεται στην τάση	kV	75	125
Μηχανική Αντοχή	φορές	10,000	10,000
SF6 Πίεση αερίου (20°C πίεση μετρητή)	MPa	0.04	0.04
Ποσοστό διαρροής / έτος	-	≤ 1%	≤ 1%

Βασικές τεχνικές παραμέτρους - Τερματικό καλωδίου

Παράμετρος	Μονάδα	Αξία 12 kV	Αξία 24kV
Διορισμένη τάση	kV	12	24
Κατηγοριοποιημένο ρεύμα	Α	≤ 630	≤ 630
Εφαρμόσιμη διατομή καλωδίου	mm2	25 - 400	35 - 400
Αντίσταση σημείου σύνδεσης	μΩ	40	45
Μερική απαλλαγή	Pc/kV	≤ 10 / 13	≤ 10 / 21.5
Διορισμένη τάση θερμικής σταθερότητας	kA/s	20/3	25/2
Ονομαστική δυναμική τάση	kA	50	63
1 λεπτό Δυναμική συχνότητα Αντιστέκεται στην τάση	kV	42	65
Ηλεκτροπληξία Αντιστέκεται στην τάση	kV	75	125

Συχνά χρησιμοποιούμενες περιοχές διατομής καλωδιακών αγωγών (mm2)

35, 50, 70, 95, 120, 150, 185, 240, 300, 400, και άλλοι κατά περίπτωση.
