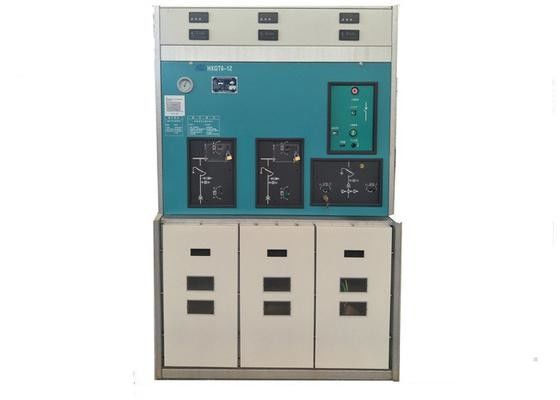

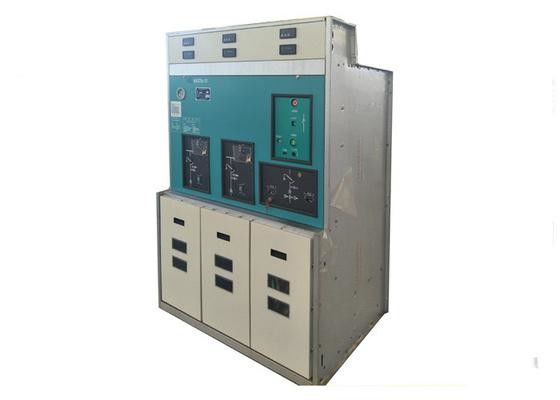

Sf6 μονωμένος ο αέριο μηχανισμός διανομής, χτυπά την κύρια μονάδα 12 Kv μέταλλο μηχανισμών διανομής - περίφραξη

Μεγάλες Εικόνας : Sf6 μονωμένος ο αέριο μηχανισμός διανομής, χτυπά την κύρια μονάδα 12 Kv μέταλλο μηχανισμών διανομής - περίφραξη

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Tianan Electric
Αριθμό μοντέλου:	HXGT6-12

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1SET
Τιμή:	pending
Συσκευασία λεπτομέρειες:	ΞΎΛΙΝΑ ΠΕΡΙΠΤΏΣΕΙΣ
Χρόνος παράδοσης:	45 ημέρες εργασίας
Όροι πληρωμής:	T/T, L/C, D/P, Western Union, MoneyGram
Δυνατότητα προσφοράς:	2000 μονάδες το χρόνο

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Μονωμένος τύπος:

Σφραγίδα SF6 με απομόνωση αερίου

Ονομαστική τάση:

12 kV

Διορισμένο ρεύμα διάσπασης:

31.5KA

Επισημαίνω:

μονωμένος αέριο μηχανισμός διανομής GIS

μέσος μηχανισμός διανομής τάσης

SF6 Κεντρική μονάδα με απομονωμένο δαχτυλίδι αερίουΜεταλλικό 12 KV - ΚεφάλαιοΣυσκευή διακόπτη

Σύνοψη

Ηλεκτρονική συσκευή που χρησιμοποιείται για την παραγωγή ηλεκτρικής ενέργειαςΡΜΟΕίναι μια νέα γενιά εσωτερικής ηλεκτρικής συσκευής 10kV MV,και μπορεί να εφαρμοστεί στον μετασχηματισμό και την κατασκευή του δικτύου της πόλης, το προϊόν υποβάλλεται σε δοκιμή τύπου και εξέταση θέσης σε λειτουργία, οι δείκτες απόδοσης πληρούν τις απαιτήσεις της IEC 298 ¢ AC Metal Closed Switchgear.Επεξεργάζεται τα πλεονεκτήματα του μικρού όγκου, χαμηλό βάρος, απλή λειτουργία, ασφαλής χρήση, υψηλή αξιοπιστία χωρίς να επηρεάζεται από το περιβάλλον και τις καιρικές συνθήκες και χωρίς συντήρηση.

Ο διακόπτης είναι ένα είδος σύνθετης συσκευής που σφραγίζει όλα τα κύρια κυκλώματα σε ένα μεταλλικό περίβλημα και παίρνει αέριο SF6 ως μέσο σβήσεως τόξου και μόνωσης.Είναι κατάλληλο για τροφοδοσία ηλεκτρικής ενέργειας δακτυλικού δικτύου και διπλή τροφοδοσία ηλεκτρικής ενέργειας σε δίκτυο τροφοδοσίας ηλεκτρικής ενέργειας 10kV MVΧρησιμοποιείται επίσης στην τροφοδοσία τροφοδοσίας τερματικού.ΠάρκαΕπιπλέον, λόγω της βολικής σύνδεσης και εγκατάστασης, του μικρού όγκου, της μικρής χωρητικότητας, της μικρής χωρητικότητας και της μικρής χωρητικότητας,χρησιμοποιείται επίσης στον υποσταθμό ως εξοπλισμός υψηλής τάσης στην κύρια πλευρά.

Κατάσταση υπηρεσίας

Α. Υψόμετρο ≤1000 m (πάνω από την επιφάνεια της θάλασσας) ·
Β. Θερμοκρασία περιβάλλοντος: -25oC~ +40oC;
Γ. Ταχύτητα ανέμου ≤34m/s
Δ. Το σημείο δεν πρέπει να έχει τακτικά εκλεκτά κουνήματα.

Βασικές τεχνικές παραμέτρους

Ε/Χ	Άρθρο	Μονάδα	Παράμετροι
1	Διορισμένη τάση	kV	12
2	Καθορισμένη συχνότητα	Hz	50
3	Διορισμένο ρεύμα διακόπτη φορτίου	Α	630
4	Κατηγοριοποιημένο κύριο κύκλωμα βραχυπρόθεσμη αντοχή ρεύματος (r.m.s) 3s	kA	20
5	Δυναμικό ρεύμα ονομαστικού κυκλώματος κύριας κυκλώσεως (πίκος)	kA	50
6	Κατηγοριοποιημένο κύριο κύκλωμα που δημιουργεί ρεύμα κορυφής	kA	50
7	Διορισμένο ρεύμα διάσπασης ενεργού φορτίου	Α	630
8	Διορισμένο ρεύμα διακοπής κλειστού βρόχου	Α	630
9	5% ονομαστικό ρεύμα διακοπής ενεργού φορτίου	Α	31.5
10	Κατηγοριοποιημένο ρεύμα διάσπασης καλωδίου φόρτισης	Α	10
11	Κατηγοριοποιημένο ρεύμα διακοπής χωρίς φορτίο του μετασχηματιστή	Α	1600kVA ρεύμα χωρίς φορτίο στον μετασχηματιστή
12	Κατηγοριοποιημένο ρεύμα διάσπασης ασφάλειας	kA	31.5
13	Κατηγοριοποιημένο ρεύμα μεταφοράς	Α	1500
14	Χρόνοι διακοπής πλήρους χωρητικότητας	Χρόνος	100
15	Μηχανική ζωή	Χρόνος	10000
16	1min Δυναμική συχνότητα Αντιστέκεται στην τάση στη γη, μεταξύ των φάσεων / Πέρα από το ανοιχτό κενό	kV	42/48
17	Ηλεκτροσόκ Αντιστέκεται στην τάση στη Γη, μεταξύ των φάσεων / Πέρα από το ανοιχτό κενό	kV	75/85
18	SF6 ονομαστική τάση αερίου (πίεση δείκτη 20°C)	MPa	0.04
19	SF6 Ετήσιος ρυθμός διαρροής αερίου		≤ 0,2%
20	Ενεργειακή τροφοδοσία κινητήρα, τάση	V	DC48, AC220, 110
21	Κλειδωτικό ρεύμα κινητήρα	Α	0.5
22	ρεύμα ανοίγματος	Α	2.5

Τεχνικές παραμέτρους ασφάλειας HV

Ε/Χ	Διορισμένη τάση	Κατηγοριοποιημένο ρεύμα ασφάλειας	Κατηγοριοποιημένο ρεύμα σύντηξης	Κατηγοριοποιημένο ρεύμα διακοπής
XRNT	12	40	6.3 10 16 20 25 31.5 40	31.5
		100	50 63 71 80 100	31.5
		125	125	31.5
