Περιγραφή του προϊόντος:
Ο εξωτερικός διακόπτης κενού υψηλής τάσης τύπου ZW32 είναι ένας εξωτερικός διακόπτης υψηλής τάσης με ονομαστική τάση 12/24 kV και τριφασικό AC 50HZ.Χρησιμοποιείται κυρίως για τη διακοπή και το κλείσιμο του ρεύματος φορτίου και του ρεύματος βραχυκυκλώματος των συστημάτων ισχύος, και είναι κατάλληλο για προστασία και έλεγχο σε υποσταθμούς, βιομηχανικές και μεταλλευτικές επιχειρήσεις και αστικά και αγροτικά δίκτυα διανομής.Είναι ιδιαιτέρως κατάλληλο για συχνές θέσεις λειτουργίας και αυτοματοποίηση της αστικής και αγροτικής διανομής.
Τεχνικές παραμέτρους:
| Χαρακτηριστικό προϊόντος |
Αξία |
| Ονομασία του προϊόντος |
Διακόπτης κυκλώματος υψηλής τάσης με κενό |
| Ονομαστική ισχύς κινητήρα αποθήκευσης ενέργειας |
40/70 W |
| Χρόνος απορρίψεως κλεισίματος επαφής |
≤ 3 ms |
| Καθορισμένη μέγιστη αντοχή στο ρεύμα (μέγιστη) |
50/63 ΚΑ |
| Κατηγοριοποιημένο ρεύμα |
630/1250 Α |
| Αντίσταση κυκλώματος διακόπτη |
< 80 μΩ |
| Διορισμένη τάση |
12/24kV |
| Ώρα κλεισίματος |
25 έως 60 S |
| Τρεις φάσεις άνοιξης και κλεισίματος ασύγχρονη |
≤ 2 ms |
| Μηχανική ζωή |
CB:10000 φορές Αποσυνδέτης:2000 φορές |
| Ώρα διακοπής |
18 έως 45 S |
Δομή προϊόντος:

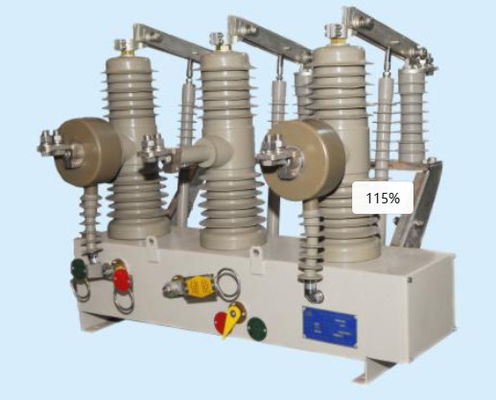

Ο διακόπτης κυκλώματος τύπου θύρας ZW32 αποτελείται κυρίως από στερεό σφραγισμένο ολοκληρωμένο στύλο, μετασχηματιστή ρεύματος, μηχανισμό που λειτουργεί με ελατήριο και βάση.Ο μηχανισμός λειτουργίας του ελαστικού και η στύλα είναι σταθερή στη βάση, και η δομή σφράγισης μεταξύ του ενσωματωμένου σφραγίσματος, του μετασχηματιστή ρεύματος και του μηχανισμού λειτουργίας του ελαστικού είναι κατάλληλη για εξωτερικά περιβάλλοντα.μια απλή και σαφή δομή, εύκολη εγκατάσταση, και μπορεί να ανταποκριθεί στις απαιτήσεις της απόστασης ανοίγματος του θαλάμου σβήσεως τόξου και υπερβαίνει χωρίς ρύθμιση κατά την εγκατάσταση.Αυτός ο τύπος διακόπτη διατηρεί επίσης βοηθητικές επαφές διακόπτη, που μπορεί να ανταποκριθεί πλήρως στις διαφορετικές ανάγκες των χρηστών.
1. Στύλος 2. Μετασχηματιστής ρεύματος 3. Θεσμικό κουτί 4. Μηχανισμός που λειτουργεί με ελατήριο 5. Τερματικό κουτί
Επιθεώρηση και συντήρηση προϊόντων:
1 Λόγω της ιδιαίτερης δομής του, ο διακόπτης κύκλου σε αυτή τη στήλη μπορεί να εξασφαλίσει μακροχρόνια χρήση χωρίς συντήρηση για τους χρήστες.Συνιστάται στους χρήστες να διενεργούν δοκιμή τάσης ισχύος συχνότητας κάθε τρία χρόνια περίπου., και να καθαρίζετε τακτικά τα μέρη μόνωσης του διακόπτη σύμφωνα με το τοπικό επίπεδο ρύπανσης του περιβάλλοντος.
Οι χρήστες δεν επιτρέπεται να αντικαθιστούν ή να χρησιμοποιούν ηλεκτρικά εξαρτήματα που δεν είναι συμβατά με τις αρχικές προδιαγραφές του μοντέλου κατά βούληση.
3 Οι χειριστές πρέπει να κατανοούν την απόδοση, την εγκατάσταση, τη ρύθμιση και τη γνώση συντήρησης του μηχανισμού, να καταγράφουν τυχόν προβλήματα που αντιμετωπίζονται κατά τη διάρκεια της λειτουργίας,και να ενημερώνει τον κατασκευαστή, εάν είναι απαραίτητο.
