Περιγραφή του προϊόντος:

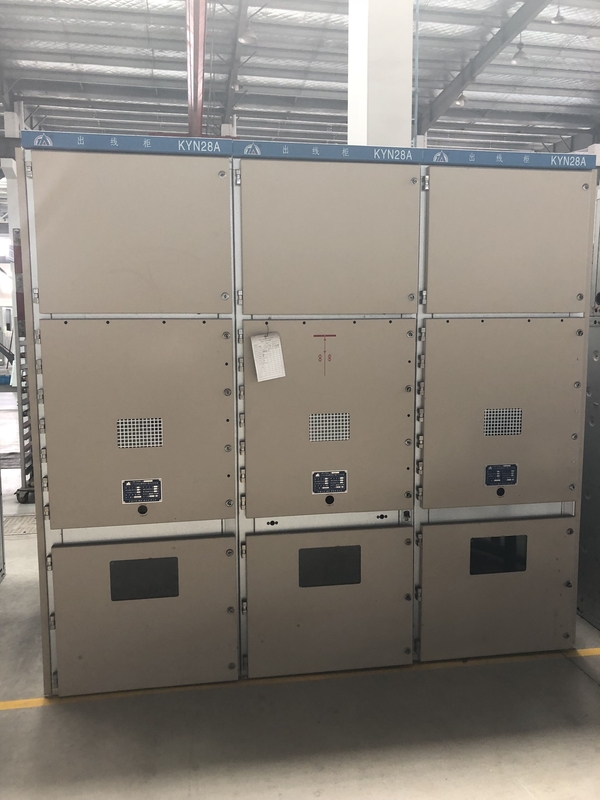

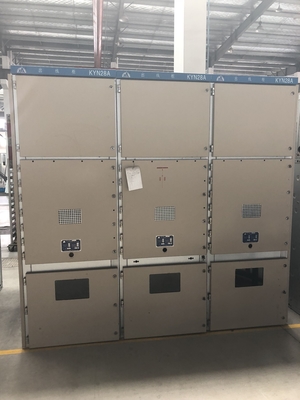

KYN28 A-24 Air-Insulated Metal-Clad Withdrawable Switchgear (hereinafter referred to as KYN28A switchgear or switchgear) is a complete set of distribution equipment for 15~24kV three-phase AC single busbar and single busbar segmented systemΧρησιμοποιείται κυρίως σε εργοστάσια παραγωγής ηλεκτρικής ενέργειας, υποσταθμούς, βιομηχανικές και μεταλλευτικές επιχειρήσεις και πολυώροφα κτίρια για μετατροπή και διανομή ενέργειας,καθώς και για την παραλαβή και διανομή ηλεκτρικής ενέργειας, ελέγχου, προστασίας και παρακολούθησης γραμμών.
Η συσκευή διακόπτη KYN28A πληροί τις απαιτήσεις της IEC298, GB3906 και άλλων προτύπων και διαθέτει λειτουργίες αλληλοκλειδώσεως για την αποτροπή της ώθησης-σύλειψης του καροτσιού διακόπτη με φορτίο,να αποφεύγεται το τυχαίο άνοιγμα και κλείσιμο του διακόπτη, να αποφεύγεται το κλείσιμο του διακόπτη όταν ο διακόπτης γείωσης βρίσκεται σε κλειστή θέση, να αποφεύγεται η τυχαία είσοδος στο χώρο ενεργοποίησης,και να αποτρέψει το τυχαίο κλείσιμο του διακόπτη γείωσης κατά την φόρτιση.
Το KYN28A είναι ένα μικροσκοπικό, μεταλλικό και ατμομόνωτο διακόπτη που είναι τοποθετημένο στη μέση.Κουβαλάκι διακόπτη, καρότσι επαφής, καρότσι διακόπτη φορτίου, καρότσι απομόνωσης, καρότσι PT, καρότσι μέτρησης, καρότσι ασφάλειας, κατώτερο καρότσι PT, κατώτερο καρότσι δέκτη κεραυνών κλπ.Ο κύριος διακόπτης μπορεί να είναι εξοπλισμένος με διακόπτες κενού από εγχώριους ή ξένους κατασκευαστές, όπως VS1 (VTD6), VT19, VD4, κλπ, που είναι στην πραγματικότητα μια συσκευή διανομής υψηλής απόδοσης.
Ο σχεδιασμός και η κατασκευή του εξοπλισμού διασύνδεσης KYN28 συμμορφώνονται με τα ακόλουθα πρότυπα:
GB/T3906 3.6kV~40.5kV μεταλλικά εξοπλισμένα διακόπτες και εξοπλισμός ελέγχου
GB/T11022 Κοινές τεχνικές απαιτήσεις για τα πρότυπα εξοπλισμού διακόπτη υψηλής τάσης και ελέγχου
GB/T1984 Διακόπτης υψηλής τάσης εναλλασσόμενου ρεύματος
DL/T404 3.6kV~40.5kV μεταλλικά εξοπλισμένα διακόπτες και εξοπλισμός ελέγχου
IEC62271-200 Συσκευές διακόπτη και ελέγχου μεταλλικού ρεύματος εναλλασσόμενου ρεύματος με ονομαστική τάση 1 kV και άνω και 52 kV και κατώτερη
IEC62271-100 Συσκευή διακόπτη και συσκευή ελέγχου υψηλής τάσης - Μέρος 100: Διακόπτης κυκλώματος εναλλασσόμενου ρεύματος
Τεχνικές παραμέτρους:
| Άρθρο |
Μονάδα |
Παράμετρος |
| Διάταξη |
KV |
24 |
| Ονομαστικό επίπεδο μόνωσης |
Δυναμική συχνότητα αντέχουν τάση 1min
(Φάση προς το έδαφος/απομονωτικό κάταγμα)
|
KV |
65/79 |
| |
Ελαφρύνει την παλμή αντέχει την τάση
(Φάση προς το έδαφος/απομονωτικό κάταγμα)
|
KV |
125/145 |
| Διορισμένη συχνότητα |
Hz |
50/60 |
| Κατηγοριοποιημένο ρεύμα κύριας ράβδου |
Α |
630,1250,1600,2000,2500,3150 |
| Κατηγοριοποιημένο ρεύμα της ράβδου ράβδου |
Α |
630,1250,1600,2000,2500,3150 |
| Διάταξη της δοκιμής: |
kA |
20,25,31.5,40 |
| Διορισμένη κορυφή αντέχει ρεύμα (κόρυφος) |
kA |
50,63,80,100 |
| Στον βαθμό προστασίας |
|
Περιβλήματα: IP4X |
Διάγραμμα διαστάσεων και εσωτερικής δομής
