Φάση: | τρία | Πυρήνας: | Μετασχηματιστής πυρήνας-τύπων |
---|---|---|---|
Μέθοδος ψύξης: | Oil-immersed μετασχηματιστής τύπων | Μηχανική αντοχή: | 2000 |
Εκτιμημένο ρεύμα: | 315A/630A | τάση: | 12KV |
Υψηλό φως: | Βυθισμένη πετρέλαιο μονάδα μετασχηματιστών υποσταθμών,12KV μονάδα μετασχηματιστών υποσταθμών,Το πετρέλαιο βύθισε το συσκευασμένο υποσταθμό μετασχηματιστών |

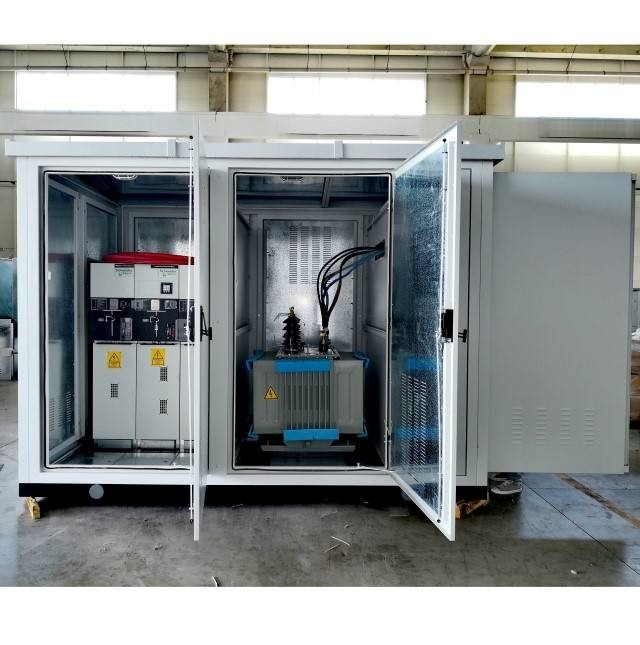

Προωθητικός διάφορος ανθεκτικός χρησιμοποιώντας κινητός συμπαγής υποσταθμός μετασχηματιστών δύναμης
Ο προκατασκευασμένος υποσταθμός συνδυάζει τις ηλεκτρικές συσκευές υψηλής τάσης, μετασχηματιστής, ηλεκτρικές συσκευές χαμηλής τάσης σε μια συμπαγή ολόκληρη καθορισμένη συσκευή διανομής ισχύος, η οποία είναι κατάλληλη για το αστικό υψηλό κτήριο ανόδου, την εδρεύουσα κοινότητα, το πάρκο βιομηχανίας, το ορυχείο και την πετρελαιοφόρο περιοχή, τις διαδικασίες τομέων και τον τομέα οικοδόμησης, και χρησιμοποιείται για να δεχτεί και να διανείμει την ηλεκτρική ενέργεια στο σύστημα διανομής.
Αυτό το προϊόν έχει τα πλεονεκτήματα της υψηλής επίδοσης, της συμπαγούς δομής, της ασφαλούς και αξιόπιστης λειτουργίας, εύκολη συντήρηση και είναι μετακινούμενο. Έναντι του κανονικού υποσταθμού μετασχηματιστών που έχει την ίδια ικανότητα, παίρνει μόνο 1/10-1/5 της περιοχής που λαμβάνεται από τον κανονικό υποσταθμό μετασχηματιστών, ο οποίος μειώνει πολύ το φόρτο εργασίας σχεδίου και το φόρτο εργασίας κατασκευής, τη οικοδομή και το κόστος κατασκευής. Είναι ένας από τον προηγμένο εξοπλισμό που χρησιμοποιείται στην κατασκευή και το μετασχηματισμό του υποσταθμού μετασχηματιστών στην πόλη και την κωμόπολη αυτή τη στιγμή.
Τεχνική παράμετρος προϊόντων
S/N |
Όνομα | Μονάδα | Παράμετρος | ||
1 | Εκτιμημένη τάση | KV | 12 | ||
2 | Εκτιμημένο ρεύμα | Α | 315 | 630 | |
3 | Εκτιμημένη συχνότητα | Hz | 50 | ||
4 | Το εκτιμημένο βραχυκύκλωμα αντιστέκεται το ρεύμα | kA/2s | 12.5 | 20 | |
5 | Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα | Κα | 31.5 | 50 | |
6 | Μηχανική αντοχή | χρόνοι | 2000 | ||
7 | 1 ελάχιστη ισχύς αντιστέκεται την τάση (phase-to-phase, φάση--γη) | kV | 42 | ||
8 | Επίπεδο ώθησης αστραπής (phase-to-phase, φάση--γη) | KV | 75 | ||
Εκτιμημένη τάση | Η θρυαλλίδα εκτίμησε το τρέχον Α | Εκτιμημένο μέγιστο που σπάζει το τρέχον Κα | Παρατήρηση |
15.5 | 63, 80.100.125.150 | 50 | off-$l*line |
Εκτιμημένη τάση | Συνεχής λειτουργούσα τάση | Τάση ΣΥΝΕΧΟΥΣ αναφοράς (1mA) | Ονομαστικό ρεύμα απαλλαγής | Ονομαστικό τρέχον υπόλοιπο απαλλαγής | το ρεύμα τετραγωνικός-κυμάτων 2ms αντιστέκεται την αξία |
17kV | 13.6kV | ≥24kV | 5kA (τιμή κορυφής) | ≤45kV (τιμή κορυφής) | ≥250A (τιμή κορυφής) |
Παράμετρος βυθισμένου διακόπτη φορτίων 11kV του πετρέλαιο
Πίνακας 1
Παράμετρος της θρυαλλίδας 11kV
Πίνακας 2
Παράμετρος της καλύπτρας αστραπής
Πίνακας 3
Κύρια τεχνική παράμετρος του μετασχηματιστή
Συνδυασμός τάσης
Εκτιμημένη τάση της πλευράς HV: 12kV
Εκτιμημένη τάση της πλευράς της LV: 0.27kV, 0.3kV, 0.315kV, 0.4kV
HV τρυπώντας range+5% ή + 2x2.5%
Συνδέοντας σύμβολο: Dyn11 ή Yyn0
Ο ελεγκτής συμπύκνωσης και άλλος βοηθητικός εξοπλισμός μπορούν να προστεθούν στο σώμα σύμφωνα με τα αιτήματα των πελατών.
Κατηγορία μόνωσης: Μια κατηγορία
Αριθ. των φάσεων: τρία
Σημείωση: Σύμφωνα με τη διαφορετική απαίτηση από τον πελάτη, η ικανότητα του μετασχηματιστή μπορεί να προσαρμοστεί.
