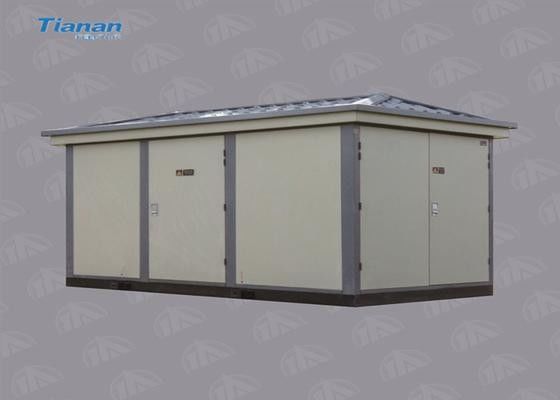

24kV υπαίθρια συσκευασμένη συμπαγής προστασία υποσταθμών IP4X

24kV Συμπληρωματικός υποσταθμός διανομής Συμπληρωματικός υποσταθμός

Περιγραφή του προϊόντος

Σύνοψη
Η σειρά ZBW1-24 Packaged substation είναι ένα είδος ολοκληρωμένου εξοπλισμού μεταφοράς και διανομής ισχύος, που χρησιμοποιείται σε 24kV,Συστήματα μεταφοράς και διανομής ισχύος 50 Hz με μετασχηματιστή ονομαστικής ισχύος 30-2500 kVAΧρησιμοποιείται ευρέως σε εξωτερικά πεδία παροχής ενέργειας, όπως ψηλά κτίρια, κατοικημένη ζώνη, εργοστάσιο και εξορυκτικές εγκαταστάσεις, ξενοδοχείο, πάρκο, πετρελαϊκό πεδίο, αεροδρόμιο, προβλήτα, σιδηρόδρομο,Εμπορικό κατάστημα και άλλες προσωρινές εγκαταστάσειςΤο προϊόν αυτό μπορεί να χρησιμοποιηθεί όχι μόνο σε ένα δίκτυο δακτυλικής διανομής ηλεκτρικής ενέργειας, αλλά μπορεί επίσης να χρησιμεύσει ως τερματική παροχή ενέργειας για γραμμή μεταφοράς ηλεκτρικής ενέργειας.

Χαρακτηριστικά
Ο υποσταθμός συσκευασίας της σειράς ZBW1-24 αποτελείται από τρία μέρη: δωμάτιο μετασχηματιστή, δωμάτιο υψηλής τάσης και δωμάτιο χαμηλής τάσης.
1Οι πλευρές υψηλής τάσης είναι εξοπλισμένες με RMU σειράς HXGN (τύπος αερογένεσης, τύπος συμπιεσμένου αέρα, τύπος κενού ή τύπου SF6), εξοπλισμένες με LBS, ασφάλεια στο εσωτερικό (CB θα μπορούσε να είναι εξοπλισμένη, εάν απαιτείται).
2Η πλευρά LV υιοθετεί νέο τύπο ACB, με υψηλή ικανότητα σπάσματος και καλή ικανότητα προστασίας.
3Το δωμάτιο μετασχηματιστή υιοθετεί μετασχηματιστή τύπου βυθισμένου σε λάδι ή τύπου ξηρού.
4Η οροφή είναι διπλά στρωμένη, προστατεύοντας από τη θερμική ακτινοβολία.
5Στο εσωτερικό, υπάρχουν εξοπλισμός ψύξης και εξοπλισμός κατά της συμπύκνωσης.
