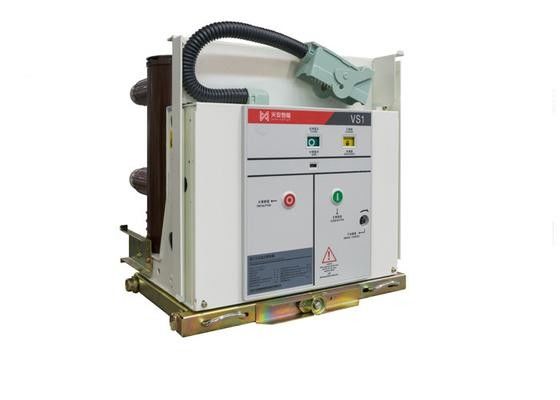

Διακόπτης κυκλώματος κενού 12KV VS1 εσωτερικής μεσαίας τάσης για συσκευές HV
Γενικά
Εξωτερικό ατμοσφαιρικό υδρατμικό ατμοσφαιρικού συστήματος VS1-12 σειράςΔιακόπτης κυκλώματοςείναι ένας εσωτερικός διακόπτης HV τριών AC 50Hz και ονομαστικής τάσης 12kV. Ο διακόπτης μπορεί να λειτουργεί συχνά και έχει ικανότητα πολλές φορές διακοπής και γρήγορου επανακλείσματος,και έχει αξιόπιστη λειτουργία κλειδώματοςΗ συσκευή είναι με εμπρόσθια και πίσω διαχωρισμένη δομή φόρτισης, όχι μόνο ως σταθερή μονάδα εγκατάστασης, αλλά και να ταιριάζει με την μονάδα καροτσάκι με βάση πλακέτα καροτσάκι.
1Πολλή τεχνική πρόοδος.
Α. υιοθετεί την τελευταία αρχή του τόξου κενού, έχει ισχυρή ικανότητα σπάσματος, μικρό κλείσιμο όγκου επί του παρόντος.
Β. Εξαιρετικά υψηλή ηλεκτρική αντοχή, ο χρόνος διακοπής του ονομαστικού ρεύματος μπορεί να φθάσει τις 20000 φορές, ο χρόνος διακοπής βραχυκυκλώματος είναι 50 φορές (40kV είναι 30 φορές, 50kA είναι 20 φορές).
γ. Ο θάλαμος εξάλειψης τόξου κενού και ο μηχανισμός λειτουργίας είναι τοποθετημένοι μπροστά και πίσω.
δ. Σύνθετη δομή και μικρός όγκος.
2Εξαιρετική αξιοπιστία στη λειτουργία
α. Κάθε λεπτομέρεια λαμβάνει πλήρως υπόψη την εγχώρια κατάσταση και τις απαιτήσεις των προτύπων κατά τη διάρκεια του σχεδιασμού.
Κάθε μέρος συναρμολόγησης δίσκου κίνησης είναι κατασκευασμένο κυρίως από υλικό υψηλής αντοχής στην φθορά και βαμμένο με λεπτό λιπαντικό.
c. Αξιόπιστη λειτουργία διασύνδεσης για την αποτροπή διάφορων ειδών δυσλειτουργίας αποτελεσματικά, είναι πολύ μεγαλύτερη ασφάλεια για το σώμα.
3. Προφανής οικονομία στην αγορά
α. Ο εξοπλισμός που αγοράζεται έχει υψηλή αναλογία κόστους απόδοσης.
Β. Το εξαιρετικά χαμηλό κόστος συντήρησης μειώνει σημαντικά το λειτουργικό κόστος.
γ. Η άριστη κοινή απόδοση μειώνει τη δυσκολία σχεδιασμού του έργου.
δ. Σταθερή τεχνολογία και χωρίς ρύπανση του περιβάλλοντος.
4.Παραμέτρους
|
- Όχι, όχι, όχι.
|
Άρθρο
|
Μονάδα
|
Παράμετροι
|
| 1 |
Διορισμένη τάση |
kV |
12 |
| 2 |
Κατηγορία βραχυπρόθεσμης παροχής ενέργειας (1 λεπτό) Συχνότητα αντοχής τάσης |
42/48 (Ανοιχτό κενό) |
| 3 |
Καθορισμένη ένταση ηλεκτροπαραβολής Αντιστέκεται στην τάση (πίκης) |
75/85 (Ανοιχτό κενό) |
| 4 |
Καθορισμένη συχνότητα |
Hz |
50 |
| 5 |
Κατηγοριοποιημένο ρεύμα |
Α |
630
1250 |
630 1250
1600 2000
2500 3150
|
1250 1600
2000 2500
3150
|
3150
4000
|
| 6 |
Κατηγοριοποιημένο ρεύμα διακοπής βραχυκυκλώματος |
kA |
20/25 |
31.5 |
40 |
50 |
| 7 |
Κατηγοριοποιημένο βραχυπρόθεσμο ρεύμα αντίστασης |
20/25 |
31.5 |
40 |
50 |
| 8 |
Διάρκεια βραχυκυκλώματος |
σ |
4 |
| 9 |
Καθορισμένη μέγιστη αντοχή στο ρεύμα |
kA |
50/63 |
80 |
100 |
125 |
| 10 |
Κατηγοριοποιημένο ρεύμα παραγωγής βραχυκυκλώματος |
50/63 |
80 |
100 |
125 |
| 11 |
Δυναμική συχνότητα δευτερογενούς κυκλώματος Αντιστέκονται στο ρεύμα (1min) |
V |
2000 |
| 12 |
Κατηγοριοποιημένο ενιαίο/πίσω προς πίσω συσσωρευτικό τράπεζα ρήξης ρεύματος |
Α |
630/400 (40kA είναι 800/400) |
| 13 |
Αξιολογημένη τράπεζα πυκνωτή που παράγει φλας ροής |
kA |
12.5 (συχνότητα όχι μεγαλύτερη από 1000 Hz) |
| 14 |
Ώρα ανοίγματος ((Ονομαστική τάση) |
ms |
20 ¢50 |
| 15 |
Χρόνος κλεισίματος (ονομαστική τάση) |
35 ¢ 70 |
| 16 |
Μηχανική ζωή |
Χρόνος
|
20000 |
10000 |
| 18 |
Κατηγοριοποιημένοι χρόνοι διακοπής ρεύματος βραχυκυκλώματος |
50 |
30 |
20 |
| 19 |
Απόσταση κέντρου μεταξύ των φάσεων |
χμ |
150, 210, 275 |
