40.5KV υπαίθριο πλαίσιο - διακόπτης τύπων SF6/διακόπτης μεγάλου αέρα

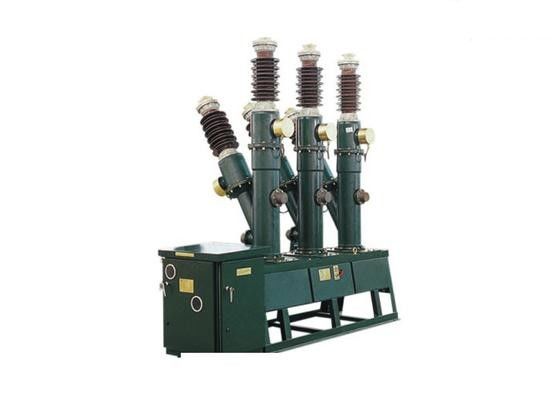

Μεγάλες Εικόνας : 40.5KV υπαίθριο πλαίσιο - διακόπτης τύπων SF6/διακόπτης μεγάλου αέρα

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Tianan Electric
Αριθμό μοντέλου:	LW8-40.5

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1SET
Τιμή:	Pending
Συσκευασία λεπτομέρειες:	ΞΎΛΙΝΑ ΠΕΡΙΠΤΏΣΕΙΣ
Χρόνος παράδοσης:	35 ημέρες εργασίας
Όροι πληρωμής:	T/T, L/C, D/A, D/P
Δυνατότητα προσφοράς:	1000Sets το χρόνο

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Λειτουργία:

Προστασία από υπερχείλεια

Κατηγοριοποιημένο ρεύμα:

Ονομαστική τάση:

40.5kV

Μηχανική Αντοχή:

5000 φορές

Επισημαίνω:

κενός διακόπτης υψηλής τάσης

hv διακόπτης

40.5KV εξωτερικό πλαίσιο - διακόπτης κυκλώματος τύπου SF6 / διακόπτης κυκλώματος αέρα υψηλής ταχύτητας

Σύνοψη

Τύπος LW8-40.5 Εξωτερικός κλιματισμός HV SF₆Ο διακόπτης κυκλωμάτων είναι ένα είδος εξωτερικού ηλεκτρικού εξοπλισμού HV, τρι-φάσης, AC 50Hz. Χρησιμοποιείται όχι μόνο για έλεγχο και προστασία για σύστημα μεταφοράς και διανομής ισχύος 35kV,αλλά και για τη σύνδεση διακόπτη κυκλώματος και το άνοιγμα και το κλείσιμο τράπεζα πυκνότητας, καθώς και για μέτρηση και προστασία όταν είναι εξοπλισμένο με μετασχηματιστή ρεύματος.

Ο διακόπτης αυτός είναι εξοπλισμένος με μηχανισμό λειτουργίας ελαστικού τύπου CT14 και συμμορφώνεται με τις απαιτήσεις του προτύπου GB1984-89 και IEC56.

Περιβάλλον εφαρμογής
α. Υψόμετρο μη μεγαλύτερο από 1000 μέτρα.
β. Περιβαλλοντική θερμοκρασία: -30oC - + 40oC, η μέση τιμή των 24H δεν πρέπει να υπερβαίνει τους 35oC.
γ. Σχετική υγρασία: η ημερήσια μέση τιμή δεν πρέπει να υπερβαίνει το 95%, η μηνιαία μέση τιμή δεν πρέπει να υπερβαίνει το 90%,
δ. Ταχύτητα ανέμου: όχι μεγαλύτερη από 35 km/s
η κατάσταση μόλυνσης πρέπει να είναι βαθμού ΙΙΙ, η απόσταση έλξης από την βούσκα της πορσελάνης πρέπει να είναι 1050 mm (η ονομαστική αναλογία έλξης δεν πρέπει να είναι μικρότερη από 25 mm/kV),
Ο αέρας του περιβάλλοντος πρέπει να είναι απαλλαγμένος από εύφλεκτα υλικά, κίνδυνο έκρηξης, χημικά διαβρωτικά και έντονο κουνήσιμο.

Πίνακας 1

- Όχι, όχι, όχι.	Άρθρο		Μονάδα	Παράμετρος
1	Ονομαστική τάση		kV	40.5
2	Ονομαστικό επίπεδο μόνωσης	1min συχνότητα ισχύος αντέχουν τάση	kV	185/215 (σπάσιμο)
2	Ονομαστικό επίπεδο μόνωσης	Ηλεκτροσόκ αντέχει την τάση	kV	95/118 (σπάσιμο)
3	Κατηγοριοποιημένο ρεύμα		Α	2000
4	Μηχανική αντοχή		χρόνος	5000
5	Ονομαστική πίεση του αερίου SF6 ((πίεση μέτρου 20oC)		MPa	0.45
6	Πίεση κλεισίματος (πίεση μέτρου 20oC)		MPa	0.40
7	Χαμηλότερη θερμοκρασία περιβάλλοντος		oC	- 30
8	Διορισμένο ρεύμα διακοπής βραχυκυκλώματος		kA	31.5
9	Κατηγοριοποιημένο ρεύμα μικρής διασύνδεσης (πίκος)		kA	80
10	Διορισμένος βραχυπρόθεσμος αντίσταση ρεύματος (θερμικό ρεύμα)		kA	31.5
11	Διορισμένη μέγιστη αντοχή ρεύματος (δυναμικό ρεύμα)		kA	80
12	Κατηγοριοποιημένο ρεύμα διακοπής εκτός φάσης		kA	7.9
13	Χρόνοι διακοπής του ονομαστικού ρεύματος διακοπής βραχυκυκλώματος:		χρόνος	16
14	Ώρα κλεισίματος		σ	≤0.1
15	Ώρες λειτουργίας		σ	≤0.06
16	Ονομαστική ακολουθία λειτουργίας			Ο-0,3s-CO-180s-CO
17	Ονομαστικό ρεύμα διάσπασης/άνοιξης μιας ομάδας ενιαίων πυκνωτών		Α	400
18	Τελευταία στιγμή βραχυκυκλώματος		σ	4
19	Ποσοστό διαρροής SF6 (ετήσια)			≤ 1
20	Περιεκτικότητα σε υγρασία του αερίου SF6 ((20oC)		Ppm (v/v)	≤ 150
21	Ονομαστική τάση λειτουργίας του μηχανισμού λειτουργίας ελαστικού
	Η τάση της σπείρας κλεισίματος και ανοίγματος		V	ΑΚ 220, 380 Δ.Σ.:48, 110, 220
	Τετάρτη του κινητήρα αποθήκευσης ενέργειας		V	ΑΕ 220 DC 220
22	Βάρος του αερίου SF6		χιλιόγραμμο	8
23	Βάρος του διακόπτη (συμπεριλαμβανομένου του μηχανισμού λειτουργίας)		χιλιόγραμμο	1400

Πίνακας 2

- Όχι, όχι, όχι.	Άρθρο	Μονάδα	Τεχνικές απαιτήσεις	Προϋποθέσεις και μέθοδοι δοκιμής
1	Μετακίνηση κινητής επαφής	χμ	95±2	Μέτρηση της διαδρομής κινητής επαφής
2	Διαχωρισμός μεταξύ των επαφών	χμ	605±1.5	Μέτρηση του διαχωρισμού μεταξύ κινητής και σταθερής επαφής ανατρέξτε στο σχέδιο 12α
3	Ασύγχρονη ενεργοποίηση τριών φάσεων	ms	≤ 3	Μέτρηση της διαφοράς απόστασης πόλων μεταξύ κινητής και σταθερής επαφής
4	Ασύγχρονη τριστάσια απενεργοποίηση	ms	≤ 2	Μέτρηση της διαφοράς απόστασης πόλων μεταξύ κινητής και σταθερής επαφής ανατρέξτε στο σχέδιο 15
5	Αντίσταση κύριας βρόχας	μΩ	≤ 120	Μέτρηση με τη μέθοδο πτώσης τάσης συνεχούς ρεύματος, σε 100A
6	Ταχύτητα σε δευτερόλεπτο των επαφών που αγγίζουν	m/s	3.2±0.2	Η ονομαστική τάση και η μέθοδος μέτρησης αναφέρονται στο σχέδιο 14
7	Ταχύτητα ανά στιγμή αποσύνδεσης των επαφών	m/s	30,4±0.2	Η ονομαστική τάση και η μέθοδος μέτρησης αναφέρονται στο σχέδιο 15
8	Κουζίνα	χμ	10+0.5 -0.1	Ανατρέξτε στο σχέδιο 6 στο πλαίσιο της κατάστασης κλεισίματος
9	τοποθέτηση κενό της κουζίνας κίνηση της κατασκευής	χμ	1-2	Ανατρέξτε στο σχέδιο 6 στο πλαίσιο της κατάστασης κλεισίματος
10	Μερική χρέωση 40.5kV 250,7 kV	ΕΠ	20	Σε ονομαστική πίεση αερίου, χρησιμοποιήστε μερικό όργανο για να τοποθετήσετε 40,5 kV μεταξύ δύο εξερχόμενων καλωδίων για 1min, στη συνέχεια, πέσει σε 25,7 kV ισότιμα
10	Μερική χρέωση 40.5kV 250,7 kV	ΕΠ	10
