| Δομή: | ανακλήσιμος εσωκλειόμενος τύπος | Ονομαστική τάση: | 12KV |
|---|---|---|---|
| Εκτιμημένο ρεύμα κύριου busuar: | 200Α | Σπάζοντας ρεύμα: | 31.5kA |
| Υψηλό φως: | μονωμένος αέριο μηχανισμός διανομής GIS,μέσος μηχανισμός διανομής τάσης |
||

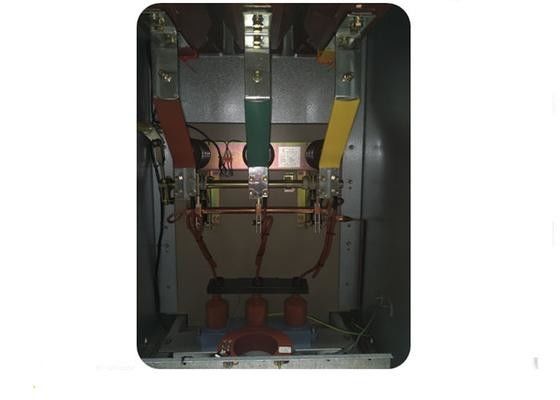

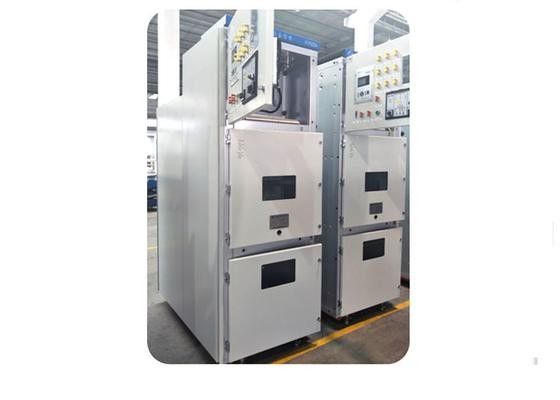

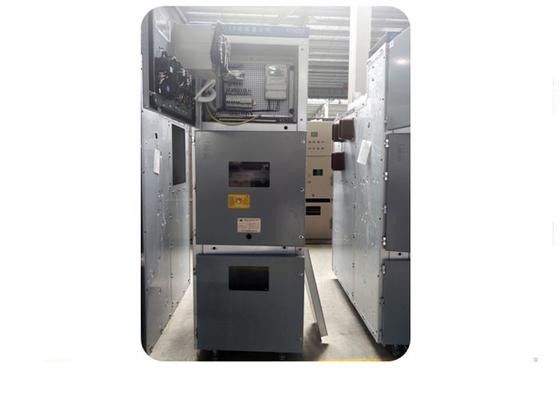

Μέταλλο-ντυμένος μηχανισμός διανομής εναλλασσόμενου ρεύματος, γραφείο διακοπτών, κιβώτιο Distrubution
Επισκόπηση
Μέταλλο-ντυμένο μετακινούμενο εσωκλειόμενο γραφείο διακοπτών σειράς KYN (αποκαλούμενο γραφείο διακοπτών για συντομία). Ισχύει για τη λήψη και τη διανομή δύναμης στην ενιαία μπάρα τροφοδότησης εναλλασσόμενου ρεύματος 50Hz 3.6-12Kv τριφασική και την ενιαία μπάρα τροφοδότησης που τεμαχίζουν το σύστημα. Έχει τις λειτουργίες του ελέγχου, της προστασίας και της παρακολούθησης του κυκλώματος.
Χρησιμοποίηση του όρου:
1. Γενική θερμοκρασία: Όχι πέρα από από +40, περισσότερο από -5. Ίσο Temperature35.
2. Ύψος ύψους όχι πέρα από από 1000M
3. Συγγενής Humidity=90% (+25)
4. Συχνότητα σεισμού όχι πάνω από 8 βαθμός
5. Χωρίς τη σκόνη, την πυρκαγιά, τη διάβρωση ή άλλα επικίνδυνα στοιχεία γύρω
Τεχνικές παράμετροι
| Τεχνικά χαρακτηριστικά | ||||
| Εκτιμημένη τάση | kV | 12 | 17.5 | 24 |
| Η εκτιμημένη συχνότητα ισχύος αντιστέκεται την τάση | kV | 28 | 38 | 65 |
| Η εκτιμημένη ώθηση αστραπής αντιστέκεται την τάση | kV αιχμή | 75 | 95 | 125 |
| Ο εκτιμημένος λίγος χρόνος αντιστέκεται το ρεύμα - 3s | μέχρι το Κα | 40 | 40 | 31.5 |
| Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα | μέχρι το Κα | 100/125 | 100/125 | 80 |
| Εσωτερικό ΛΦ ταξινόμησης IAC Α τόξων (Ρ) - 1s | μέχρι το Κα | 40 | 40 | 31.5 |
| Εκτιμημένη συχνότητα | Hz | 50/60 | ||
|
Εκτιμημένο ρεύμα - μπάρα τροφοδότησης - C.B. θαλαμίσκος - θαλαμίσκος επαφέων |
μέχρι το Κα |
3,150/4,000* 3,150/4,000* 400 |
3,150/4,000* 3,150/4,000* - |
2.500 2.500 - |
| Βαθμός προστασίας | IP3X ή IP4X | |||
| Πρότυπα | IEC | |||
| Οι διαστάσεις ανάλογα με τον τύπο θαλαμίσκων (επαφέας/κενό ή διακόπτης SF6), εκτίμησαν το ρεύμα και την τάση. | ||||
| Πλάτος | χιλ. | από 800 έως 1000 | ||
| Ύψος | χιλ. | 2,300 (2200) | ||
| Βάθος | χιλ. | από 1,500to 1.660 | ||
