36kV συμπαγής υποσταθμός μετασχηματιστών για τη φωτοβολταϊκή ηλεκτρική παραγωγή

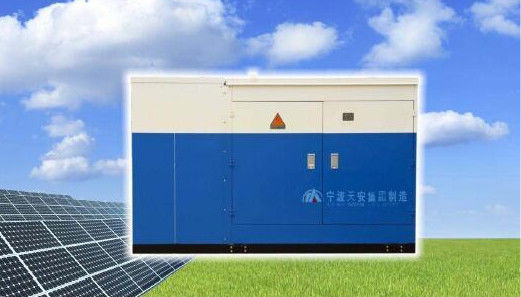

Μεγάλες Εικόνας : 36kV συμπαγής υποσταθμός μετασχηματιστών για τη φωτοβολταϊκή ηλεκτρική παραγωγή

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	TIANAN
Πιστοποίηση:	ISO9001-2000, ISO9001, CCC
Αριθμό μοντέλου:	Zgs-ζ. Γ-/35

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1unit
Τιμή:	Pending
Συσκευασία λεπτομέρειες:	Γυμνό
Χρόνος παράδοσης:	45 ημέρες εργασίας
Όροι πληρωμής:	L/C, T/T, D/P, D/A
Δυνατότητα προσφοράς:	2000sets/Year

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Μέθοδος ψύξης:	Oil-immersed μετασχηματιστής τύπων	Ονομαστική τάση:	36KV
Μηχανική αντοχή:	>2000	Εκτιμημένη ικανότητα:	630KVA~1600KVA
Φάση:	τρεις	Εκτιμημένη τάση της LV:	0.27kV, 0.3kV, 0.315kV, 0.4kV
Συνδέοντας σύμβολο:	DYn11 ή Yyn0	HV τρύπημα της σειράς:	+5% ή + 2x2.5%
Επισημαίνω:	βυθισμένος πετρέλαιο μετασχηματιστής διανομής , συσκευασμένος υποσταθμός μετασχηματιστών

36kV συνδυασμένος μετασχηματιστής για τη φωτοβολταϊκή ηλεκτρική παραγωγή

Περιγραφή προϊόντων:

Συνοψίστε:
Ο συνδυασμένος αιολική ενέργεια μετασχηματιστής zgs-z.f-/36 σειράς είναι μια ειδική ενσωμάτωση εξοπλισμού δύναμης επιταχύνει το μετασχηματιστή, την περιορισμένη ρεύμα θρυαλλίδα HV, το διακόπτη φορτίων, το διακόπτη της LV και τους σχετικούς βοηθητικούς εξοπλισμούς. Μετασχηματίζει την τάση 0.69kV που παράγονται από τη μηχανή αιολικής ενέργειας σε 35kV, και την παραγωγή η ηλεκτρική ενέργεια μέσω του κυκλώματος καλωδίων 35KV, το οποίο είναι ο ιδανικός εξοπλισμός στον πλήρη καθορισμένο εξοπλισμό αιολικής ενέργειας.

Κανονικές περιβαλλοντικές συνθήκες για την υπηρεσία:
1. Το ύψος θα είναι ως το 2000 μ
2. Η σειρά περιβαλλοντικής θερμοκρασίας θα είναι: -40ºC~+40ºC
3. Η υπαίθρια ταχύτητα ανέμου υπερβαίνει 35m/s
4. Σχετική υγρασία: η καθημερινή μέση τιμή δεν θα υπερβεί 95%, μηνιαία μέση τιμή 90%
5. Περιοχή εγκατάστασης: εσωτερικός
6. Περιβάλλον υπηρεσιών: εγκατεστημένος στις περιοχές χωρίς τον κίνδυνο πυρκαγιάς ή έκρηξης, τη σοβαρή πέμπτη, χημική διάβρωση και την άγρια δόνηση.
7. Όταν ξεπεράστε τις ανωτέρω κανονικές περιβαλλοντικές συνθήκες για την υπηρεσία, οι χρήστες μπορούν να διαπραγματευτούν με μας να λύσουν.

Τεχνική παράμετρος προϊόντων
Παράμετρος βυθισμένου διακόπτη φορτίων 35kV του πετρέλαιο
Πίνακας 1

S/N	Όνομα	Μονάδα	Παράμετρος
1	Εκτιμημένη τάση	KV	40.5
2	Εκτιμημένο ρεύμα	Α	315		630
3	Εκτιμημένη συχνότητα	Hz	50
4	Το εκτιμημένο βραχυκύκλωμα αντιστέκεται το ρεύμα	kA/2s	12.5	20
5	Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα	Κα	31.5	50
6	Μηχανική αντοχή	χρόνοι	>2000
7	1 ελάχιστη ισχύς αντιστέκεται την τάση (phase-to-phase, φάση--γη)	kV	95
8	Επίπεδο ώθησης αστραπής (phase-to-phase, φάση--γη)	KV	185

Παράμετρος της θρυαλλίδας 35kV
Πίνακας 2

Εκτιμημένη τάση	Η θρυαλλίδα εκτίμησε το τρέχον Α	Το λιώνοντας στοιχείο εκτίμησε το τρέχον Α	Εκτιμημένο μέγιστο που σπάζει το τρέχον Κα
40.5	40	20,25,31.5, 40,50,63	31.5

Παράμετρος της καλύπτρας αστραπής
Πίνακας 3

Εκτιμημένη τάση	Συνεχής λειτουργούσα τάση	Τάση ΣΥΝΕΧΟΥΣ αναφοράς (1mA)	Ονομαστικό ρεύμα απαλλαγής	Ονομαστικό τρέχον υπόλοιπο απαλλαγής	το ρεύμα τετραγωνικός-κυμάτων 2ms αντιστέκεται την αξία
51kV	40.8kV	≥73kV	5kA (τιμή κορυφής)	≤134kV (τιμή κορυφής)	≥250A (τιμή κορυφής)

Ο ελεγκτής συμπύκνωσης και άλλος βοηθητικός εξοπλισμός μπορούν να προστεθούν στο σώμα σύμφωνα με τα αιτήματα των πελατών.

Σημείωση: Σύμφωνα με τη διαφορετική απαίτηση από τον πελάτη, η ικανότητα του μετασχηματιστή μπορεί να προσαρμοστεί.

ετικέτα:

Υπεύθυνος Επικοινωνίας: Ms. Lian Huanhuan

Τηλ.:: +86-13858385873

Φαξ: 86-574-87911400
