| ΛΕΙΤΟΥΡΓΙΑ: | Ηλεκτρικός τύπος | Τόξο-εξαφανίζοντας μέσο: | SF6 |
|---|---|---|---|
| Ονομαστική τάση: | 132/145KV | Αριθμός Πολωνών: | 3 |
| Επισημαίνω: | κενός διακόπτης υψηλής τάσης,hv διακόπτης |
||

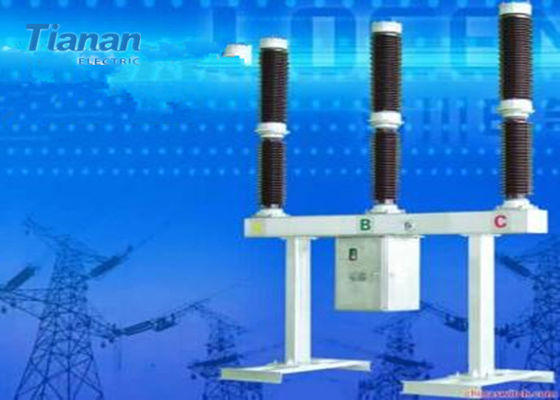

145kV δοκιμασμένος τύπος διακοπτών SF6 εναλλασσόμενου ρεύματος υψηλής τάσης με 3 Πολωνός
Επισκόπηση
Ο διακόπτης εναλλασσόμενου ρεύματος SF6 LW36-145/T3150-40 HV είναι ένα υπαίθριο προϊόν. Μπορεί επίσης να χρησιμοποιηθεί ως διακόπτης σύνδεσης.
1. Ύψη: ≤ 2000m (τα σχέδια προϊόντων για 3000μείναιδιαθέσιμα)
2. Περιβάλλον temperautere: -30ºC~+40ºC
3. Βαθμός ρύπανσης: Κατηγορία IV
Παράμετροι
Πίνακας 1
| Αριθ. | Στοιχεία | Μονάδα | Παράμετροι | |
| 1 | Ονομαστική τάση συστημάτων | kV | 145 | |
| 2 | Εκτιμημένη τάση | kV | 132 | |
| 3 | Εκτιμημένη συχνότητα | Hz | 50 | |
| 4 | Εκτιμημένο ρεύμα | Α | 3150 | |
| 5 | Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος | Κα | 31.5 | 40 |
| 6 | Εκτιμημένο βραχυκύκλωμα που κάνει τρέχον | Κα | 80 | 100 |
| 7 | Ο εκτιμημένος λίγος χρόνος αντιστέκεται το ρεύμα/το χρόνο | kA/s | 31.5/4 | 40/3 |
| 8 | Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα | Κα | 80 | 100 |
| 9 | Πρώτος-πόλος--σαφής παράγοντας | 1.5 | ||
| 10 | Η ώθηση αστραπής αντιστέκεται την τάση | kV | 650 | |
| 11 | 1min η συχνότητα ισχύος αντιστέκεται την τάση | kV | 275 | |
| 12 | Γη απόστασης fracture/to διασκορπισμού | cm/kV | 250/250 | |
| 13 | Εκτιμημένη διαταγή λειτουργίας | Ο-0.3s-κοβάλτιο 180s-κοβάλτιο |
||
| 14 | Εξεύρεση του χρόνου | κα | ≤110 | |
| 15 | Σπάσιμο του χρόνου | κα | ≤65 | |
| 16 | Κλείνω-ανοίγοντας χρόνος | κα | ≤100 | |
| 17 | Μη-ταυτόχρονο κλεισίματος | κα | ≤5 | |
| 18 | Ανοίγοντας μη-ταυτόχρονο | κα | ≤3 | |
| 19 | Σπάσιμο αριθ. ανά πόλο | κομμάτι | 1 | |
| 20 | Μηχανική αντοχή | χρόνος | 6000 | |
| 21 | Εκτιμημένη αξία πίεσης αερίου SF6 (20ºC) αξία συναγερμών Η χαμηλότερη πίεση λειτουργίας |
MPA MPA MPA |
0,55 0,50 0,45 |
0,60 0,55 0,50 |
| 22 | SF6 περιεκτικότητα σε υγρασία | PPM (V/V) | ≤150 | |
| 23 | SF6 ετήσιο ποσοστό διαρροής αέρα | ≤1% | ||
| 24 | Ανά καθορισμένο βάρος χρέωσης αερίου διακοπτών SF6 | κλ | 9 | 11 |
| 25 | Ακαθάριστο βάρος ανά καθορισμένο διακόπτη | κλ | 2200 | |
| 26 | Υπο--στατικό τράβηγμα στην καλωδίωση διαμήκη τερματικό του διακόπτη οριζόντιο κάθετος |
Ν Ν Ν |
1250 750 1000 |
|
| 27 | Τάση του βοηθητικού κυκλώματος | Β | AC220 | |
| 28 | Κλείνω-κλείνοντας εκτιμημένη σπείρα τάση εκτιμημένο ρεύμα |
Β Α |
DC220 ή DC110 1.29 |
|
| 29 | Εκτιμημένη μηχανή τάση ενεργειακής αποθήκευσης εκτιμημένη δύναμη |
Β W |
AC220 ή συνεχές ρεύμα 220 700 |
|
| 30 | Χρόνος ενεργειακής αποθήκευσης | s | ≤15 | |
| 31 | Τάση θερμαστρών δύναμη |
Β W |
AC220 100 |
|
| 32 | Πρότυπα | GB1984 | ||
3.2 μηχανικές παράμετροι του διακόπτη
Πίνακας 2
| Αριθ. | Όνομα | Μονάδα | Παράμετροι |
| 1 | Ταξίδι επαφών της κινώ-επαφής | χιλ. | 38~42 |
| 2 | Ταξίδι μοχλών κύριας κίνησης του μηχανισμού | χιλ. | 113~118 |
| 3 | Απόσταση μεταξύ του ανοίγματος της κινητής και στατικής επαφής | χιλ. | 75~80 |
