Υπαίθριος κενός διακόπτης τύπων ορθοστατών πορσελάνης HV που γεμίζουν με SF6

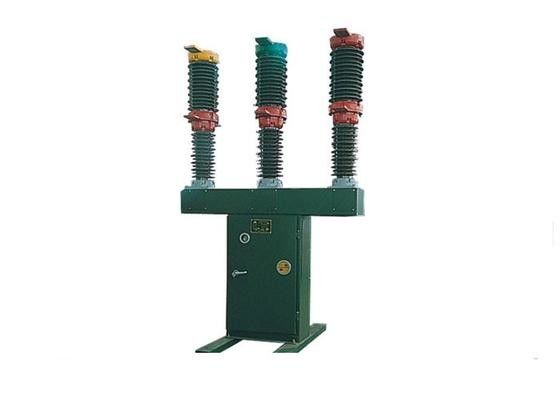

Μεγάλες Εικόνας : Υπαίθριος κενός διακόπτης τύπων ορθοστατών πορσελάνης HV που γεμίζουν με SF6

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Tianan Electric
Πιστοποίηση:	VDE ISO9001-2000 CE
Αριθμό μοντέλου:	ZW30-40.5/2000-31.5

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 ΜΟΝΆΔΑ
Τιμή:	Pending
Συσκευασία λεπτομέρειες:	Ξύλινη κασετίνα
Χρόνος παράδοσης:	35 ημέρες εργασίας
Όροι πληρωμής:	L/C, D/A, D/P, T/T, MoneyGram, Western Union
Δυνατότητα προσφοράς:	1000 PCS/Year

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Υψόμετρο:

έως και 3.000 μέτρα πάνω από την επιφάνεια της θάλασσας

Κατηγοριοποιημένο ρεύμα:

2000A

Ονομαστικός σύντομος χρόνος συνεχής χρόνος:

Ονομαστική τάση:

40.5kV

Επισημαίνω:

Εσωτερικούς χώρους διακόπτη κυκλώματος κενού

κενός διακόπτης υψηλής τάσης

Εξωτερικός διακόπτης κυκλωμάτων HV πορσελάνης τύπου Stanchion γεμάτος SF6

Σύνοψη

Ο εξωτερικός διακόπτης κενού HV ZW30-40.5/2000-31.5 (εφεξής ZW30-40.5) μπορεί να χρησιμοποιείται στο σύστημα ηλεκτροδότησης με ονομαστική τάση 40,5KV,ονομαστικό ρεύμα 2000A και τρισδιάστατο ρεύμα AC 50Hz για την προστασία του εξοπλισμού στις βιομηχανικές και ορυκτές επιχειρήσεις, σταθμούς ηλεκτροπαραγωγής και σταθμούς υποδομής, που μπορούν να χρησιμοποιηθούν ως διακόπτης σύνδεσης σε χώρους εργασίας συχνής λειτουργίας.
Το προϊόν αυτό συμμορφώνεται με τα πρότυπα των διακόπτες κυκλώματος GB1984-89 AC HV, IEC56 HV AC AC και JB3385-1996 3.6-40.5KV Indoor AC HV Vacuum Circuit Breakers.

Παράμετροι

- Όχι, όχι, όχι.	Ονομασία			Μονάδα	Αξία
1	Ονομαστική τάση			kV	40.5
2	Ονομαστικό επίπεδο μόνωσης	1min συχνότητα ισχύος αντέχουν τάση	Δοκιμή σε ξηρά (σπάσιμο, φάση προς φάση, γείωση)		95*
			Δοκιμή σε υγρό (στο χώμα, εξωτερική μόνωση)		80*
		Ηλεκτροσόκ αντέχει στην τάση (πίκης)			185*
3	Κατηγοριοποιημένο ρεύμα			Α	2000
4	Διορισμένο ρεύμα διακοπής βραχυκυκλώματος			kA	31.5
5	Κατηγοριοποιημένο ρεύμα μικρής διάρκειας (πίκ)				80
6	Ονομαστική ακολουθία λειτουργίας			0-0.3sCO-180s-CO
7	Κατηγοριοποιημένο ρεύμα διακοπής εκτός φάσης			kA	8
8	Κατηγοριοποιημένο ρεύμα διάσπασης σε μονάδα ενιαίου πυκνωτή			Α	630
9	Ονομαστική διάρκεια βραχυκυκλώματος			σ	4
10	Ονομαστικός χρόνος διακοπής βραχυκυκλώματος για διακοπή ρεύματος			Χρόνος	20
11	Χρόνος τόξου			ms	< 20
12	Συνολικός χρόνος διάσπασης			ms	≤ 85
13	Μηχανική αντοχή (CO)			Χρόνος	10000
14	Ονομαστική πίεση καυσίμου	Γέμισμα με SF6 όταν χρησιμοποιείται θάλαμος σβήσεως τόξου κενού TD-40.5W/2000-31.5 ((K))		MPa	0.02 ((20°C)
		Γεμίζοντας με ξηρό αέρα ή άζωτο υψηλής καθαρότητας όταν χρησιμοποιείται θάλαμος σβήσεως τόξου κενού TD-40.5W/2000-31.5(K)
15	Ετήσιος ρυθμός διαρροής αερίου			%	≤ 1
16	Στον βαθμό κενού του θαλάμου τόξου κενού	Φρέσκα από το εργοστάσιο		Μπαμπά.	≤1,33X10^-3
		Περίοδος αποθήκευσης 20 ετών			< 6,6X10^-2

Υπαίθριος κενός διακόπτης τύπων ορθοστατών πορσελάνης HV που γεμίζουν με SF6 0
