Αρχική Σελίδα ΠροϊόνταΣυμπαγής υποσταθμός μετασχηματιστών

Αιολική ενέργεια/φωτοβολταϊκός συσκευασμένος παραγωγή υποσταθμός διανομής δύναμης

Αιολική ενέργεια/φωτοβολταϊκός συσκευασμένος παραγωγή υποσταθμός διανομής δύναμης

Wind Power /  Photovoltaic generation Packaged  Power distribution substation
Wind Power /  Photovoltaic generation Packaged  Power distribution substation Wind Power /  Photovoltaic generation Packaged  Power distribution substation

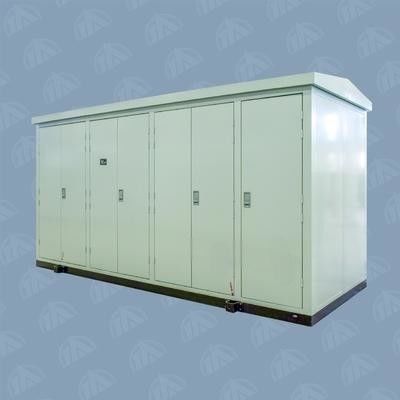

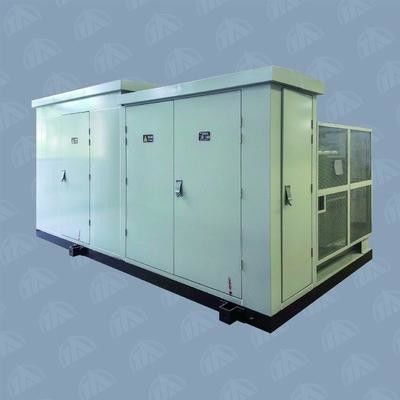

Μεγάλες Εικόνας :  Αιολική ενέργεια/φωτοβολταϊκός συσκευασμένος παραγωγή υποσταθμός διανομής δύναμης

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Tianan Electric
Πιστοποίηση: IEC60076-1
Αριθμό μοντέλου: YBT13-40.5
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 ΜΟΝΆΔΑ
Τιμή: Pending
Συσκευασία λεπτομέρειες: Ξύλινη κασετίνα
Χρόνος παράδοσης: 45 ημέρες εργασίας
Όροι πληρωμής: Η MoneyGram L/C, D/A, D/P, T/T, Western Union,
Δυνατότητα προσφοράς: 5000 PCS/Year
Λεπτομερής Περιγραφή Προϊόντος
Ειδικοί όροι: Εξαρτάται από τον πελάτη Μετατροπέας βρυσών: Ρυθμίστε την τάση παραγωγής
Περιβάλλον: Εξωτερική μετασχηματιστής: ελαιομετασχηματιστής
Εκτιμημένη συχνότητα: 50 Ύψος: <1>
Υψηλό φως:

Υποσταθμός διανομής δύναμης

,

συσκευασμένος υποσταθμός μετασχηματιστών

Αιολική ενέργεια/συσκευασμένος PV υποσταθμός υποσταθμών μετασχηματιστών/διανομής δύναμης



Επισκόπηση:

YBT13 η σειρά PV και ο ειδικός υποσταθμός αιολικής ενέργειας ερευνώνται από την επιχείρησή μας προκειμένου να ικανοποιηθεί η απαίτηση της αιολικής ενέργειας και η φωτοβολταϊκή παραγωγή, το προϊόν έχει τη νέα εμφάνιση, τη συμπαγή δομή, την αξιόπιστη απόδοση, την εύκολη συντήρηση, κ.λπ.



Χαρακτηριστικά γνωρίσματα:

1. Δομή περιφράξεων

a. Το πλαίσιο του υποσταθμού: χάλυβας καναλιών και χάλυβας γωνίας.

b. υλικά περιφράξεων: ελασματοποιημένο εν ψυχρώ πιάτο χάλυβα, πιάτο ανοξείδωτου, σύνθετο πιάτο χρώματος ή πιάτο κραμάτων αργιλίου.

c. Τα πιάτα χάλυβα χρησιμοποιούνται για να απομονώσουν κάθε κόλπο, και εξοπλίζονται με τη συσκευή φωτισμού.

d. Η στέγη: διπλός-στολισμένη δομή για να αποτρέψει την ακτινοβολία θερμότητας αποτελεσματικά.

e. Το δωμάτιο μετασχηματιστών διαιρείται σε ανοικτό τύπο και κλειστό τύπο. Το θερμαντικό σώμα βρίσκεται υπαίθριος για την ανοικτή δομή ενώ η κλειστή δομή τύπων έχει ένα χωριστό δωμάτιο όπου μια αυτόματη εξαντλώντας συσκευή αέρα παρέχεται για να ελέγξει τη θερμοκρασία στο δωμάτιο μετασχηματιστών.

f. Πόρτες κατοικίας: σφραγίζοντας λουρίδα τύπων χαμηλής θερμοκρασίας που μπορεί να επιτύχει την καλή επίδραση σφράγισης στο πλαίσιο του περιβάλλοντος χαμηλής θερμοκρασίας.

g. Το χρώμα στην επιφάνεια του υποσταθμού είναι εξετασμένο βερνίκι ψησίματος σε υψηλής θερμοκρασίας έτσι ώστε μπορεί να καθυστερήσει την υποβάθμιση προ:κύπτω από την υπεριώδη ακτίνα αποτελεσματικά.



2. HV μονάδα

1. Κάνετε τους διάφορους συνδυασμούς μετά από καταναλωτικά αιτήματα, τα οποία είναι μηχανισμοί διανομής HXGT16-40.5, XGT5-40.5 και HXGT10-40.5.

2. HXGT16-40.5 μηχανισμός διανομής που εξοπλίζεται με το συνδυασμένο διακόπτης-θρυαλλίδα διακόπτη φορτίων τύπων FT16-40.5R για τη αιολική ενέργεια και τη φωτοβολταϊκή ηλεκτρική παραγωγή.

c. XGT5-40.5 μηχανισμός διανομής που εξοπλίζεται με το διακόπτη VT16-40.5.

d. Ο μηχανισμός διανομής έχει την πλήρη λειτουργία για την πρόληψη του misoperation για να εξασφαλίσει ασφάλεια της λειτουργίας και της συντήρησης.

3. Μονάδα μετασχηματιστών

a. Οι χρήσεις S11 μετασχηματιστών δακτυλογραφούν το oil-immersed μετασχηματιστή ή τον ξηρό μετασχηματιστή τύπων SCB11.

b. Ο φυσικός εξαερισμός είναι καλός στο δωμάτιο μετασχηματιστών ή τη θερμοκρασία στο δωμάτιο μετασχηματιστών μπορεί να χαμηλώσουν μέσω της εξαγωγής του αέρα με τον ανεμιστήρα αυτόματου ελέγχου.

c. Η μαλακή σύνδεση χρησιμοποιείται μεταξύ των τερματικών από την πλευρά της LV και της μπάρας τροφοδότησης, τα οποία μπορούν αποτελεσματικά να προστατεύσουν το δακτύλιο της LV του μετασχηματιστή από τη συντριβή και τη διαρροή πετρελαίου.

4. Μονάδα της LV

a. Ο μηχανισμός διανομής της LV χρησιμοποιεί τα έξυπνα CB και τις σειρές MCCB σειράς TANW1 TANM1, ή τα CB που παράγονται από τον οριζόμενο κατασκευαστή μετά από αίτημα των πελατών.

b. Το σχέδιο Curtained μπορεί να σχεδιαστεί σύμφωνα με τις απαιτήσεις του χρήστη.

5. Μονάδα αυτοματοποίησης δικτύων διανομής

a. Ο αυτόματος τερματικός εξοπλισμός είναι τύπος TA-D20 από την ομάδα Tianan, το σχέδιό του έχει βελτιστοποιηθεί μετά από να λάβει υπόψη το αυστηρό περιβάλλον για τη λειτουργία του υποσταθμού αιολικής ενέργειας.

b. Το προϊόν έχει την ισχυρή δυνατότητα να προσαρμόσει την περιβαλλοντική θερμοκρασία, λειτουργία επικοινωνίας του διπλού δικτύου δαχτυλιδιών οπτικών ινών, η ισχυρή δυνατότητα της αντιπαρεμβατικής, προστατευόμενης από τους κραδασμούς, υγρασίας - απόδειξη και αντι-βροντή, καθώς επίσης και της χαμηλής ισχύος απώλειας.

c. Το προϊόν έχει τις λειτουργίες του ελέγχου μέτρησης, της προστασίας μη-μπαταριών, και των στοιχείων - επεξεργασία, συναγερμοί ελέγχου και ανίχνευση και επικοινωνία ανομαλήας.

6. Uninterruptible παροχή ηλεκτρικού ρεύματος ειδική για τη δύναμη

a. Ο υποσταθμός είναι εγκατεστημένη uninterruptible παροχή ηλεκτρικού ρεύματος TA-up01/ta-UP02 ειδική για τη αιολική ενέργεια που παράγεται από Tianan ομάδα.

b. Το προϊόν έχει την ισχυρή δυνατότητα να προσαρμόσει το περιβάλλον, να αντισταθεί στον κλονισμό και την παρέμβαση, και το ευρύ φάσμα του stabilivolt.



Parametres:



Στοιχείο

Μονάδα

Παράμετροι





HV μονάδα Τύπος διακοπτών   Συνδυασμένες ηλεκτρικές συσκευές Διακόπτης
Εκτιμημένη τάση kV 40.5 40.5
Εκτιμημένη συχνότητα Hz 50 50
Εκτιμημένο κύριο ρεύμα μπαρών τροφοδότησης Α 630 1250
1min η εκτιμημένη συχνότητα ισχύος αντιστέκεται την τάση στη γη, μεταξύ του ανοικτού χάσματος Phases/to kV 95/118 95/118
Η ώθηση αστραπής αντιστέκεται την τάση στη γη, μεταξύ του ανοικτού χάσματος Phases/to kV 185/215 185/215
Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα kA/s 20/2 25/4
Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα Κα 50 63
Εκτιμημένο βραχυκύκλωμα που κάνει τρέχον Κα 31.5 63
Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος Κα 31.5 25
Μονάδα της LV Εκτιμημένη τάση Β 690
Εκτιμημένο κύριο ρεύμα κυκλωμάτων Α 1600~3300
Εκτιμημένη σπάζοντας ικανότητα βραχυκυκλώματος ορίου Κα 50
Εκτιμημένη λειτουργούσα σπάζοντας ικανότητα βραχυκυκλώματος Κα 40
Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα kA/1s 40
Μονάδα μετασχηματιστών Εκτιμημένη ικανότητα kVA 1600~5500
Τάση αντίστασης % 4 4.5
Τρύπημα της σειράς % ±2X2.5 ±5
Συνδεδεμένη ομάδα   Υ, yn0 Δ, yn11
Περίφραξη Βαθμός προστασίας HV δωμάτιο   IP33
Δωμάτιο της LV   IP33
Δωμάτιο μετασχηματιστών   IP23
Υγιές επίπεδο DB ≤55
