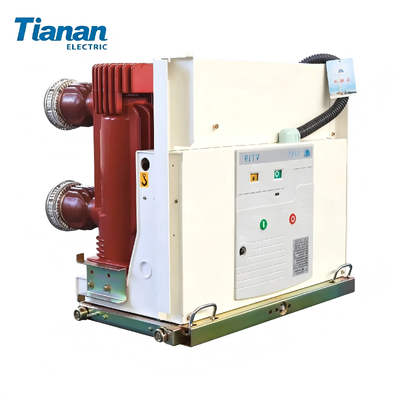

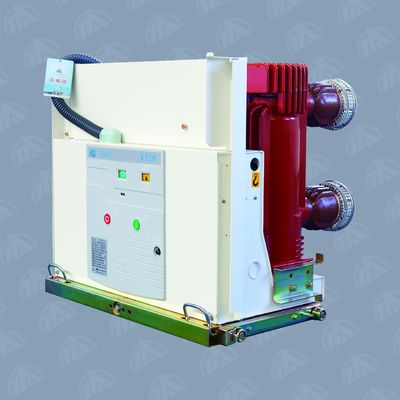

TIANAN VT19-12/24 Διακόπτης κυκλωμάτων υψηλής τάσης με κενό με ονομαστική τάση 12/24 kV και τάση 75/125 kV για συστήματα ηλεκτροπαραγωγής 50 Hz

Μετα τίτλος: 12/24 kV διακόπτης ηλεκτρικού κυκλώματος (VCB)

Μεταγραφή: TIANAN VT19 12/24 kV εσωτερικός διακόπτης κυκλώματος κενού για διανομή μέσης τάσης. 75/125 kV αντέχει παλμούς, πιστοποιημένο GB. Για υποσταθμούς, ηλιακό, αιολικό και βιομηχανικό.

Χ1 Τίτλος: TIANAN VT19 12/24 kV εσωτερικός διακόπτης κενού

Ο TIANAN VT19-12/24 είναι ένας τριφασικός εσωτερικός διακόπτης κενού (VCB) για διανομή ισχύος 12 kV και 24 kV μεσαίας τάσης.Μετασχηματιστές και τράπεζες πυκνωτών σε υποσταθμούς ηλεκτρικής ενέργειας, βιομηχανικές εγκαταστάσεις, έργα ανανεώσιμης ενέργειας και εμπορικά κτίρια.Η τεχνολογία διακόπτη κενού σβήνει το τόξο σε χιλιοστά του δευτερολέπτου για αξιόπιστη προστασία από βραχυκύκλωμα και απομόνωση υπερφόρτωσης σε 50 Hz.

Τεχνικές προδιαγραφές

Εφαρμογές

Αυτός ο εσωτερικός διακόπτης κενού είναι σχεδιασμένος για ένα ευρύ φάσμα σεναρίων μεσαίας τάσης:

Ενεργειακοί υποσταθμοί ∙ αξιόπιστη διακόπτηση και απομόνωση σφαλμάτων για εισερχόμενες και εξερχόμενες τροφοδοτικές μονάδες 12 kV και 24 kV.
Βιομηχανικές εγκαταστάσεις προστατεύει τους κινητήρες, τους μετασχηματιστές και τις τράπεζες πυκνωτών σε εργοστάσια παραγωγής.
Ανανεώσιμες πηγές ενέργειας ̇ ασφαλής διασύνδεση δικτύου για σταθμούς αναβάθμισης ανεμογεννήτρων και συστήματα συλλογής ηλιακών πάρκων.
Εμπορικά κτίρια ∙ εσωτερικές αίθουσες διακόπτη ψηλών πύργων, νοσοκομείων και μεγάλων εμπορικών συγκροτημάτων.
Ορυχεία και Μεταλλουργία ∙ ισχυρή μηχανική κατασκευή και σταθερή διακοπή κενού σε σκληρά βιομηχανικά περιβάλλοντα.
Βασικά χαρακτηριστικά

Τεχνολογία διακοπής κενού ∙ ταχεία σβήσιμο τόξου με ελάχιστη διάβρωση από επαφή για μακρά διάρκεια ζωής και χαμηλή συντήρηση.
Υψηλή Αξιοπιστία Απομόνωσης 75 kV (12 kV) και 125 kV (24 kV) ηλεκτροπληξία αντέχουν στην τάση προστατεύει από τις υπερβολές και τις κεραυνές.
Σταθερή Μηχανική Απόδοση: ταχύτητα ανοίγματος 0,9 ~ 1,3 m/s (12 kV) και 1,1 ~ 1,6 m/s (24 kV) για αξιόπιστη απομάκρυνση σφαλμάτων.
Ευρύ εύρος κλίματος ̇ λειτουργεί από -15°C έως +40°C.
Σημειώνεται ότι οι εν λόγω διατάξεις ισχύουν για τα οχήματα που έχουν υποβληθεί σε δοκιμή σύμφωνα με το παράρτημα II της οδηγίας 2008/57/ΕΚ.
Ευέλικτη ακολουθία λειτουργίας O-0.3s-CO-180s-CO υποστηρίζει ταχεία επανακλείωση για τη σταθερότητα του δικτύου.
Συχνές ερωτήσεις (FAQ)

Τι είναι ένας διακόπτης κυκλώματος κενού (VCB); Ένας διακόπτης κυκλώματος κενού χρησιμοποιεί ένα κενό για να σβήσει το ηλεκτρικό τόξο όταν ανοίγουν οι επαφές του.Παρέχονται γρήγορα, προστασία από βραχυκύκλωμα χαμηλής συντήρησης για συστήματα μέσης τάσης.

Τι είναι η διαφορά μεταξύ των τιτλοποιημένων 12 kV και 24 kV; Το VT19 προσφέρεται σε δύο τιτλοποιημένες τάσεις.Επιλέξτε 24 kV για τροφοδοσίες υποσταθμών υψηλής τάσης και μεγάλα συστήματα συλλογής ενέργειας από ανανεώσιμες πηγές.

Σε εσωτερικές αίθουσες διακόπτη σταθμών παραγωγής ηλεκτρικής ενέργειας, εργοστάσια, σταθμοί ανεμογεννήτρων, συστήματα συλλογής ηλιακών φάρμακων, πολυώροφα κτίρια,νοσοκομεία και εμπορικά κέντρα.

Τι σημαίνει η ακολουθία λειτουργίας O-0.3s-CO-180s-CO; Περιγράφει το καθήκον αυτόματης επανακλείδωσης του διακόπτη: Ανοίξτε, περιμένετε 0,3 s, Κλείστε-Ανοίξτε, περιμένετε 180 s, Κλείστε-Ανοίξτε.Αυτό υποστηρίζει την ταχεία επανακλείστρα για τη σταθερότητα του δικτύου μετά από ένα σφάλμα.

Είναι το VT19 κατάλληλο για ηλιακά και αιολικά έργα;Η ικανότητά του να αντέχει τον κεραυνό 75/125 kV και η σταθερή μηχανική απόδοσή του το καθιστούν κατάλληλο για σταθμούς ανεμογεννήσεων και συστήματα συλλογής ηλιακής ενέργειας που συνδέονται με το δίκτυο.

Οι όροι λειτουργίας του VT19 είναι οι ακόλουθοι: θερμοκρασία περιβάλλοντος από -15 °C έως +40 °C, υψόμετρο έως 1000 m και σεισμική ζώνη κάτω του βαθμού 8.
