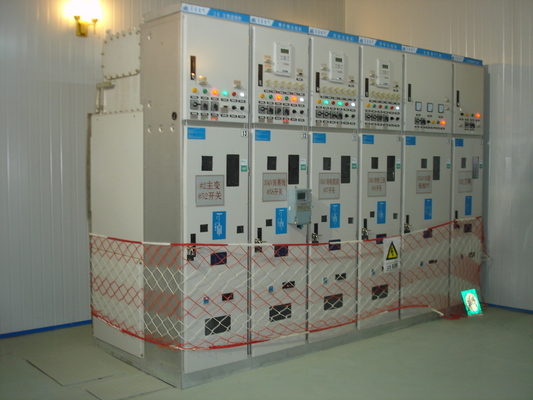

Περιγραφή του προϊόντος:
Ο διακόπτης υψηλής τάσης έχει σχεδιαστεί για να λειτουργεί σε ευρύ φάσμα συνθηκών, με ονομαστικό ρεύμα διακοπής 20, 25 ή 31,5 kA.Είναι κατάλληλο για χρήση τόσο με ρεύματα εναλλασσόμενου όσο και συνεχούς ρεύματος και είναι διαθέσιμο σε συχνότητες 50Hz και 60HzΟ διακόπτης υψηλής τάσης παρέχει αξιόπιστη και ασφαλή λειτουργία, ακόμη και σε σκληρά περιβάλλοντα.
Η συσκευή υψηλής τάσης είναι διαθέσιμη από διάφορους εγκεκριμένους κατασκευαστές, συμπεριλαμβανομένων των Siemens, ABB και Schneider.διασφάλιση ότι ο διακόπτης υψηλής τάσης κατασκευάζεται σύμφωνα με τα υψηλότερα πρότυπαΟ διακόπτης υψηλής τάσης είναι συμβατός με μια σειρά από συστήματα διανομής ενέργειας, καθιστώντας τον ιδανικό για ένα ευρύ φάσμα εφαρμογών.
Ο διακόπτης υψηλής τάσης έχει σχεδιαστεί για σταθερή εγκατάσταση, γεγονός που διευκολύνει την εγκατάσταση και τη συντήρηση.Ακόμη και στις πιο απαιτητικές συνθήκεςΟ διακόπτης υψηλής τάσης είναι ένα απαραίτητο συστατικό κάθε συστήματος ηλεκτρικής ενέργειας και εξασφαλίζει την ασφαλή και αξιόπιστη μετάδοση ηλεκτρικής ενέργειας.
Συνοπτικά, ο διακόπτης υψηλής τάσης είναι ένα βασικό συστατικό κάθε συστήματος ενέργειας.καθιστώντας το κρίσιμο στοιχείο κάθε συστήματος μεταφοράς ισχύοςΤο High Voltage Switchgear είναι διαθέσιμο από διάφορους εγκεκριμένους κατασκευαστές, συμπεριλαμβανομένων των Siemens, ABB και Schneider.που διευκολύνει την εγκατάσταση και τη συντήρησηΟ διακόπτης υψηλής τάσης παρέχει αξιόπιστη και ασφαλή λειτουργία, ακόμη και σε σκληρά περιβάλλοντα.Είναι ζωτικής σημασίας συστατικό κάθε μονάδας διανομής ηλεκτρικής ενέργειας υψηλής τάσης και εξασφαλίζει την ασφαλή και αξιόπιστη μετάδοση ηλεκτρικής ενέργειας.
Τεχνικές παραμέτρους:
| Ε/Χ |
Άρθρο |
Μονάδα |
Παράμετρος |
| 1 |
Δυναμική τάση |
kV |
12 |
24 |
40.5 |
| 2 |
Διορισμένη συχνότητα |
Hz |
50/60 |
| 3 |
1min συχνότητα ισχύος αντέχουν τάση ((RMS) ((Φάση σε φάση, σε γή / κάταγμα) |
kV |
42/48 |
65/79 |
95/118 |
| 4 |
Έκρηξη κεραυνού αντέχουν τάση ((RMS) ((Φάση σε φάση, στη γη / κάταγμα) |
kV |
75/85 |
125/145 |
185/215 |
| 5 |
Κατηγοριοποιημένο ρεύμα |
Α |
630,1250,2000,2500,3150 |
| 6 |
Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος του CB |
kA |
25,31.5,40 |
| 7 |
Διάταξη της ισχύος/διαρκείας βραχυκυκλώματος |
kA/s |
25/4,31.5/4,31.5/4 |
| 8 |
Κατηγοριακή μέγιστη αντοχή ρεύματος |
kA |
63,80,100 |
| 9 |
Κατηγοριοποιημένο βραχυκύκλωμα που δημιουργεί ρεύμα κορυφής
|
kA |
63,80,100 |
| 10 |
Στον βαθμό προστασίας του αγωγού γεμάτου αέριο |
Π.Ε. |
67 |
| 11 |
βαθμός προστασίας του θαλάμου μηχανισμού, του θαλάμου LV και του θαλάμου καλωδίου |
Π.Ε. |
4X |
| 12 |
Αντίσταση κυκλώματος |
μΩ |
140,70,40,30 |
| 13 |
Ονομαστική πίεση του αερίου SF6 ((έγκριση πίεσης σε 20°C) |
MPa |
0.03 |
| 14 |
Ελάχιστη πίεση λειτουργίας της πίεσης SF6 (πίεση μετρήσεων σε 20°C) |
MPa |
0.01 |
| 15 |
Ετήσιος ρυθμός διαρροής αερίου SF6 |
|
≤ 0,1% |
| 16 |
Μέρος εσωτερικού τόξου |
|
Διορθωτικές και τεχνικές προδιαγραφές |
| 17 |
Εξωτερικές διαστάσεις των διακόπτων |
χμ |
500x1250x2330
800x1450x2330
800x1650x2330
|
500x1250x2330
800x1450x2330
800x1650x2330
|
600x1250x2330
800x1450x2330
800x1650x2330
800x1300x2200
|
Υποστήριξη και υπηρεσίες:
Το προϊόν High Voltage Switchgear μας συνοδεύεται από ολοκληρωμένη τεχνική υποστήριξη και υπηρεσίες για να εξασφαλιστεί βέλτιστη απόδοση και αξιοπιστία.Η ομάδα εμπειρογνωμόνων μας είναι διαθέσιμη για να παρέχει βοήθεια με την εγκατάστασηΕπίσης, προσφέρουμε τακτική συντήρηση και επιθεώρηση για να διατηρήσουμε τον εξοπλισμό σε καλύτερη λειτουργία.παρέχουμε κατάρτιση σχετικά με τις ασφαλείς πρακτικές λειτουργίας και συντήρησης για να διασφαλίσουμε την ασφάλεια του προσωπικού και του εξοπλισμούΣτόχος μας είναι να παρέχουμε στους πελάτες μας το υψηλότερο επίπεδο υποστήριξης και εξυπηρέτησης για να καλύψουμε τις συγκεκριμένες ανάγκες τους.
Όροι παροχής υπηρεσιών
Ø Υψόμετρο: όχι μεγαλύτερο από 3000 μέτρα πάνω από την επιφάνεια της θάλασσας.
Ø θερμοκρασία περιβάλλοντος:Μαξ: +40°C,μίν: -40°C,
Ø Σχετική υγρασία:Η ημερήσια μέση δεν υπερβαίνει το 95%, η μηνιαία μέση δεν υπερβαίνει το 90%
Ο/ Καμία προφανής ρύπανση από διαβρωτικά ή εύφλεκτα αέρια γύρω.
Ø Χωρίς τακτικές έντονες δονήσεις, σεισμική ένταση όχι μεγαλύτερη από οκτώ κατηγορίες.
Σημείωση: σε περίπτωση απόκλισης από τις κανονικές συνθήκες λειτουργίας, ο πελάτης μπορεί να διαπραγματευτεί με τον κατασκευαστή.
