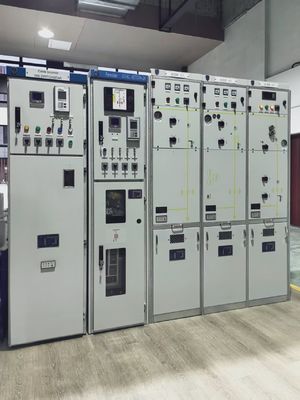

XGTD7-(12/24)40.5 Εσωτερικός Μεταλλικός Διακόπτης με Μόνωση Αερίου

Γενική εισαγωγή

Ο εσωτερικός μεταλλικός διακόπτης με μόνωση αερίου σειράς XGN (XGTD7)-(12/24) 40.5 (εφεξής καλούμενος «ντουλάπι C-GIS») είναι ένας διακόπτης που χρησιμοποιεί έναν διακόπτη κενού με ελατήριο, έναν ηλεκτρικά λειτουργούμενο διακόπτη απομόνωσης / γείωσης τριών θέσεων, CT/PT αλεξικέραυνο ως κύρια εξαρτήματα και σφραγίζει πλήρως όλους τους αγωγούς HV στο μεταλλικό περίβλημα με αέριο ως μονωτικό μέσο.

Το προϊόν διαθέτει χαρακτηριστικά ευέλικτων συνδυασμών, μεγάλη ασφάλεια, πλήρη λογική αλληλοσύνδεσης καθώς και επεκτασιμότητα, μικρογραφία και ελευθερία συντήρησης. Έτσι, χρησιμοποιήθηκε συνήθως στην κατασκευή υποδομών για σταθμούς παραγωγής ενέργειας, υποσταθμούς, κινητά πακέτα μετασχηματιστών, κτίρια που έχουν ονομαστική τάση 35kV ή χαμηλότερη. Ειδικά για κάποια σοβαρά περιβάλλοντα όπως μεγάλο υψόμετρο, έντονη ρύπανση και υψηλή υγρασία.

Η διασφάλιση της ποιότητας του προϊόντος βασίζεται στην έρευνα, την ανάπτυξη, το σχεδιασμό και την παραγωγή που απαιτούνται από το σύστημα ποιότητας και συνεχίζει να βελτιώνεται. Έτσι, συμμορφώνεται πλήρως με την πιο πρόσφατη έκδοση ή την αναθεωρημένη έκδοση του ακόλουθου προτύπου, αλλά δεν περιορίζεται σε αυτά. GB3906 3.6 ~ 40.5 kVAC μεταλλικός διακόπτης και εξοπλισμός ελέγχου

GB/T 11022 Κοινές τεχνικές απαιτήσεις για τα πρότυπα εξοπλισμού διακοπτών και ελέγχου HV DL/T 404 3.6 ~ 40.5 kVAC μεταλλικός διακόπτης και εξοπλισμός ελέγχου

GB1984 Διακόπτης κυκλώματος HVAC

GB 1985 Διακόπτης απομόνωσης HVAC και διακόπτης γείωσης

GB 11032 Αλεξικέραυνο υπέρτασης οξειδίων μετάλλου χωρίς διάκενο AC

IEC62271-200 AC μεταλλικός διακόπτης και εξοπλισμός ελέγχου με ονομαστική τάση άνω των 1kV, 52kV και κάτω

EN 50181 Μπουλόνι Plug-in για εξοπλισμό με ονομαστική τάση 1kV~52kV και ρεύμα 250A~2500A

Τύπος και ονομασία

Τεχνική παράμετρος
