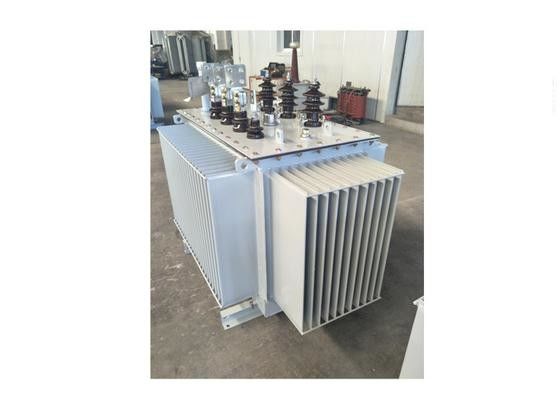

Πλήρης σφραγισμένος υπαίθριος βυθισμένος πετρέλαιο μετασχηματιστής δύναμης 20kv με τριφασικό

Μετασχηματιστής ισχύος / μετασχηματιστή διανομής 20kv με βύθιση σε λάδι

Σύνοψη

Ο μετασχηματιστής διανομής S9-M/S10-M/S11-M/S13-M τριών φάσεων με βύθιση σε λάδι και πλήρως σφραγισμένος διαχωρίζεται από τον συνηθισμένο μετασχηματιστή με βύθιση σε λάδι.ακυρώνει τον συντηρητή πετρελαίου και την ψύξη θερμοκηλίδας από το ψυγείο κυματικής πλάκας στην δεξαμενή πετρελαίου, η οποία μπορεί να αντισταθμίσει την αύξηση και τη μείωση του όγκου του ελαστικού πετρελαίου με ελαστική αναπνοή.μπορεί να χρησιμοποιηθεί σε κατοικημένη περιοχή, εμπορικός δρόμος, βιομηχανία, ορυχεία.

Τεχνική προδιαγραφή

Επίπεδο τάσης: 10KV, 20KV, 35KV
Πεδίο εφαρμογής της ισχύος: 302500KVA
Τύπος ρύθμισης τάσης: ρύθμιση τάσης εκτός κυκλώματος
Περιοχή απόκρυψης: ±2X2,5%· ±5%· ή άλλα
Συχνότητα: 50Hz ή 60Hz

Φάση 3: φάση
Ομάδα σύνδεσης: Yyn0; Dyn11·ή άλλα
Αντίσταση βραχυκυκλώματος: πρότυπη αντίσταση ή ως αίτημα του πελάτη
Κατάσταση λειτουργίας: εξωτερικό ή εσωτερικό

Τύπος ψύξης: αυτοψύξη με βύθιση σε λάδι (ONAN)

Επίπεδο μόνωσης: 10kV επίπεδο: LI/AC 75/35 kV

20kV επίπεδο: LI/AC 125/55 kV

35kV επίπεδο: LI/AC 200/85 kV

0Επίπεδο.4 kV: AC / 5 kV

Χαρακτηριστικά

α. Εξοικονόμηση ενέργειας

Το νέο προϊόν σειριακού αριθμού έχει μεγαλύτερο χαρακτηριστικό προϊόντος, μπορεί να μειώσει τον δείκτη απώλειας χωρίς φορτίο και την απώλεια φορτίου περαιτέρω.

β. Αξιόπιστη διάρκεια ζωής.

Υιοθέτηση σύμπραξης βρόγχων ή δομής συγκόλλησης για το κάλυμμα της δεξαμενής και το περιθώριο ενός πλήρως σφραγισμένου μετασχηματιστή για την απομόνωση της επαφής του ελαίου και του αέρα.Έτσι η γήρανση της μόνωσης θα μειωθεί και η διάρκεια ζωής της θα αυξηθεί..

Γ. Απαλλαγμένοι από κεντρικό σίδηρο

Δεν χρειάζεται να ελέγξετε τον πυρήνα σιδήρου πριν από τη λειτουργία του πλήρως σφραγισμένου μετασχηματιστή, εξοικονομώντας το κόστος ελέγχου.

δ. Ο πλήρως σφραγισμένος μετασχηματιστής χωρίς συντήρηση είναι χωρίς συντήρηση.

Ε. Συμπληρωματική δομή σχεδιασμού, υιοθέτηση νέων υλικών και διαδικασιών για τη μείωση του θορύβου.

f. Μικρός όγκος και όμορφο σχήμα.

Η ανάλυση του ελαίου της σειράς S13 ((11)-M χρησιμοποιεί ψυγείο κυματισμού για τη ρύθμιση και την αντιστάθμιση του όγκου του ελαίου με ελαστική αναπνοή όταν η θερμοκρασία του ελαίου μεταβάλλεται.Η δεξαμενή πετρελαίου κυματισμένης πλάκας έχει όμορφο σχήμα και μικρό όγκο, καλύπτουν μικρό έδαφος.
