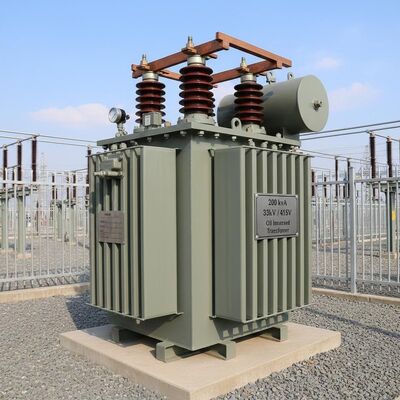

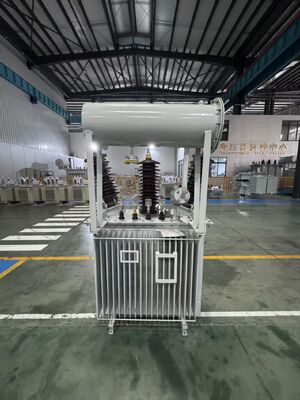

Μετασχηματιστής ισχύος 200 kVA 33 kV με βύθιση σε πετρέλαιο με σύνδεση Dyn11 για δίκτυα διανομής

Το μοντέλο Oil Immersed Power TransformerS-200/33-0.415είναι μια τριφασική ηλεκτρική συσκευή σχεδιασμένη για μείωση τάσης σε δίκτυα διανομής μέσης τάσης. Με ονομαστική χωρητικότητα200 kVAκαι μια ονομαστική τάση του33 kV / 0,415 kV(εύρος κτυπήματος ±2*2,5%), αυτός ο μετασχηματιστής είναι κατάλληλος για ελαφριές βιομηχανικές εγκαταστάσεις, εμπορικά συγκροτήματα και έργα ηλεκτροδότησης της υπαίθρου.

Ο μετασχηματιστής υιοθετείDyn11ομάδα σύνδεσης, όπου η πλευρά υψηλής τάσης είναι συνδεδεμένη με αστέρι (Y) με ουδέτερο σημείο μη απευθείας γειωμένο, η πλευρά χαμηλής τάσης είναι συνδεδεμένη με τρίγωνο (d) και η μετατόπιση φάσης είναι 30° (θέση 11 η ώρα). Αυτή η διαμόρφωση παρέχει σταθερή τάση φάσης προς φάση και καταστέλλει αποτελεσματικά τρίτα αρμονικά ρεύματα.

Κατασκευασμένος για αξιοπιστία και απόδοση, αυτός ο μετασχηματιστής διανομής βυθισμένος στο λάδι βοηθά στη διατήρηση σταθερής ροής ισχύος, στη μείωση των απωλειών ενέργειας και στην υποστήριξη ισορροπημένης κατανομής φορτίου στα ηλεκτρικά δίκτυα και τους υποσταθμούς.

Αυτός ο μετασχηματιστής υιοθετεί τοONAN (Oil Natural Air Natural)μέθοδος ψύξης. Η θερμότητα που παράγεται από τον πυρήνα και τις περιελίξεις απορροφάται από το μονωτικό λάδι, το οποίο κυκλοφορεί φυσικά μέσα στη δεξαμενή. Στη συνέχεια, η θερμότητα διαχέεται στον περιβάλλοντα αέρα μέσω των πτερυγίων του ψυγείου ή των επιφανειών ψύξης.

Αυτή η φυσική διαδικασία ψύξης εξαλείφει την ανάγκη για πρόσθετο εξοπλισμό, όπως ανεμιστήρες ή αντλίες, διατηρώντας χαμηλά τη συντήρηση και υποστηρίζοντας μεγαλύτερη διάρκεια ζωής. Συμβάλλει επίσης στη φιλική προς το περιβάλλον λειτουργία του μετασχηματιστή.

Το υψηλής ποιότητας μονωτικό λάδι εξυπηρετεί δύο κρίσιμους ρόλους στο εσωτερικό του μετασχηματιστή:

• Ηλεκτρική μόνωση- Αποτρέπει την ηλεκτρική βλάβη μεταξύ ενεργών εξαρτημάτων
• Αφαίρεση θερμότητας- Μεταφέρει τη θερμότητα μακριά από τις περιελίξεις και τον πυρήνα για τη διατήρηση της θερμικής σταθερότητας

Το λάδι προστατεύει επίσης τα εσωτερικά εξαρτήματα από την υγρασία και τους ρύπους, ενισχύοντας την ανθεκτικότητα και την αξιοπιστία του μετασχηματιστή σε διάφορα περιβάλλοντα λειτουργίας, συμπεριλαμβανομένων των τροπικών και σκονικών συνθηκών που είναι κοινές στην Αφρική και τη Νοτιοανατολική Ασία.

Αυτός ο μετασχηματιστής κατασκευάζεται σύμφωνα με τοIEC60076διεθνές πρότυπο, το οποίο θέτει απαιτήσεις για το σχεδιασμό, τη δοκιμή και την απόδοση του μετασχηματιστή ισχύος. Η συμμόρφωση διασφαλίζει ότι το προϊόν πληροί αυστηρά κριτήρια αναφοράς για:

• Μόνωση και αύξηση θερμοκρασίας
• Δύναμη βραχυκυκλώματος
• Μηχανική ακεραιότητα και αποτελεσματικότητα

Για τους τελικούς χρήστες, αυτό σημαίνει εμπιστοσύνη στην ασφάλεια, την αξιοπιστία και τη λειτουργική απόδοση.

Ο μετασχηματιστής διαθέτει συμπαγή και στιβαρή κατασκευή, που επιτρέπει την ευέλικτη τοποθέτηση σε εξωτερικούς υποσταθμούς ή εσωτερικούς ηλεκτρικούς χώρους. Τα βασικά χαρακτηριστικά φιλικά προς τη συντήρηση περιλαμβάνουν:

• Προσβάσιμες θύρες πλήρωσης και αποστράγγισης λαδιού
• Συσκευές παρακολούθησης θερμοκρασίας
• Συστήματα εκτόνωσης πίεσης

Αυτά τα σχεδιαστικά στοιχεία διευκολύνουν την τακτική επιθεώρηση και συντήρηση, συμβάλλοντας στη μείωση του χρόνου διακοπής λειτουργίας και του κόστους συντήρησης κατά τη διάρκεια της λειτουργικής ζωής του μετασχηματιστή.

Αυτός ο μετασχηματιστής διανομής βυθισμένος στο λάδι είναι κατάλληλος για ένα ευρύ φάσμα σεναρίων:

• Δίκτυα διανομής μέσης τάσης- Παρέχει σταθερή παροχή ρεύματος σε ελαφρά βιομηχανικά πάρκα, εμπορικά κέντρα και έργα ηλεκτροδότησης της υπαίθρου
• Έργα ανανεώσιμων πηγών ενέργειας- Χρησιμοποιείται σε μικρής κλίμακας αιολικά πάρκα ή ηλιακούς σταθμούς ηλεκτροπαραγωγής για αύξηση ή μείωση τάσης
• Ανάπτυξη υποδομών- Υποστηρίζει έργα επέκτασης δικτύου σε αναπτυσσόμενες περιοχές, ιδιαίτερα όπου τα συστήματα χαμηλής τάσης 415 V είναι στάνταρ (π.χ. Κένυα, Νιγηρία, Φιλιππίνες και άλλες αγορές σε όλη την Αφρική και τη Νοτιοανατολική Ασία)

Ο στιβαρός σχεδιασμός και η ξύλινη συσκευασία παλέτας καθιστούν επίσης τον μετασχηματιστή εύκολο στη μεταφορά και την εγκατάσταση σε απομακρυσμένες ή δύσκολες τοποθεσίες.

Το μοντέλο του μετασχηματιστήS-200/33-0.415κατασκευάζεται στην Κίνα και πιστοποιείται σύμφωνα με τα πρότυπα GB. Η προσαρμογή είναι διαθέσιμη για την κάλυψη συγκεκριμένων απαιτήσεων έργου, όπως:

• Ρύθμιση ονομαστικής χωρητικότητας
• Αλλαγές συνδυασμού τάσης
• Τροποποιήσεις εύρους πατήματος
• Ομάδα σύνδεσης (Dyn11 / Yyn0 / Yd11 όπως απαιτείται)

Κάθε μετασχηματιστής συσκευάζεται προσεκτικά σε ξύλινη παλέτα για να διασφαλιστεί η ασφαλής παράδοση.

Παρέχεται ολοκληρωμένη τεχνική υποστήριξη και υπηρεσίες μετά την πώληση για τη διασφάλιση της βέλτιστης απόδοσης σε όλο τον κύκλο ζωής του προϊόντος. Οι υπηρεσίες περιλαμβάνουν:

• Βοήθεια εγκατάστασης και θέσης σε λειτουργία
• Αντιμετώπιση προβλημάτων και διαγνωστική υποστήριξη
• Επιτόπιος έλεγχος και έλεγχος λαδιών
• Θερμική απεικόνιση και μέτρηση αντίστασης μόνωσης
• Επισκευή, ανακαίνιση και προμήθεια ανταλλακτικών
• Εξατομικευμένα προγράμματα εκπαίδευσης για το προσωπικό των πελατών
