Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Βαθμολογία τρέχουσα: | 630 Α | Εκτιμημένος συνεχής χρόνος λίγος χρόνου: | 4 S |
---|---|---|---|
Ονομαστική τάση: | 36,38,40.5 | Βαθμός προστασίας περίφραξης GIS: | IP67 |
Υψηλό φως: | μονωμένος αέριο μηχανισμός διανομής,ηλεκτρικός μηχανισμός διανομής υψηλής τάσης |

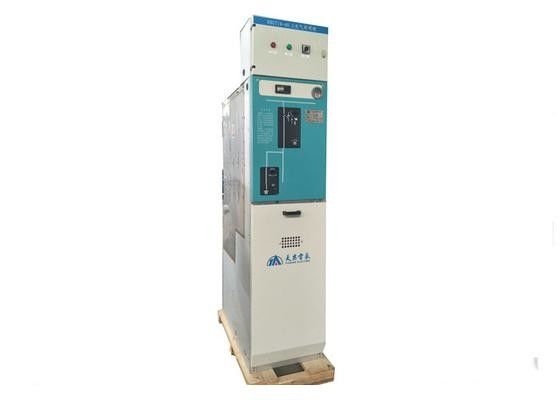

Μηχανισμός διανομής RMU, μηχανισμός διανομής υψηλής τάσης Sf6 με 33Kv/36Kv/40.5Kv
Γενικός:
Το GIS είναι κατάλληλο για τις εγκαταστάσεις παραγωγής ενέργειας, τον υποσταθμό, το συνδυασμένους υποσταθμό και το σύστημα ηλεκτρικής δύναμης, το οποίο είναι τριφασική εσωτερική ενιαία μπάρα τροφοδότησης εναλλασσόμενου ρεύματος και τεμαχισμός της ενιαίας μπάρας τροφοδότησης με 50Hz, εκτιμημένη 35kV τάση, που χρησιμοποιείται για να ελέγξει, να δεχτεί και να διανείμει τη ηλεκτρική δύναμη.
Λειτουργικό σχέδιο:
Αξιόπιστος: Κάθε διαμέρισμα ελέγχεται χωριστά & έχει τη συσκευή ανακούφισης πίεσής του.
Ασφάλεια: Τα αρχικά δευτερεύοντα συστατικά εσωκλείονται ερμητικώς, γεμισμένο αέριο διαμέρισμα και έτσι αναίσθητος: στην ατμόσφαιρα, ρύπος &dust.
Διαστημική αποταμίευση: Το μικρότερο πόδι τυπώνει όλες τις διαδικασίες στο μέτωπο μηχανισμών διανομής.
Οικονομικά αποδοτικός: Μειωμένη απαίτηση διαστήματος & επιφάνειας. Μακρύ υπηρεσιών ζωής διαμέρισμα αερίου συντήρησης ελεύθερο.
Παράμετρος:
Αριθ. | Στοιχείο | μονάδα | Παράμετρος | |
1 | Εκτιμημένη τάση | KV | 33/36/40.5 | |
2 | Η κύρια μπάρα τροφοδότησης εκτίμησε το ρεύμα | Α | 400/630 | |
3 | Εκτιμημένο ρεύμα | Α | 630A | |
4 | Εκτιμημένη συχνότητα | Hz | 50 | |
5 | Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα | Κα | 20,25 | |
6 | Εκτιμημένος συνεχής χρόνος λίγος χρόνου | S | 2 | |
7 | Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα | Κα | 50,63 | |
8 | Εκτιμημένο βραχυκύκλωμα που κάνει τρέχον | Κα | 50,63 | |
9 | Εκτιμημένο ενεργό σπάζοντας ρεύμα φορτίων | Α | 630 | |
10 | Εκτιμημένο κλειστό σπάζοντας ρεύμα βρόχων | Α | 630 | |
11 | Εκτιμημένο σπάζοντας ρεύμα καλώδιο-χρέωσης | Α | 10 | |
12 | Ο διακόπτης επιχωμάτωσης που εκτιμάται βραχυπρόθεσμο ρεύμα αντίστασης |
Κα | 20 | |
13 | Στηρίζοντας το διακόπτη που εκτιμάται διάρκεια βραχυκυκλώματος |
S | 4 | |
14 | Στηρίζοντας το διακόπτη που εκτιμάται η αιχμή αντιστέκεται το ρεύμα |
Κα | 50 | |
15 | 1min δύναμη η συχνότητα αντιστέκεται τάση |
KV | φάση στη φάση που αλέθεται: 42 απομόνωση της απόστασης: 48 |
|
ώθηση αστραπής αντισταθείτε την τάση (τιμή κορυφής) |
KV | (φάση στη φάση που αλέθεται) 75 (φάση στη φάση που αλέθεται) 85 |
||
16 | σημαντική αντίσταση βρόχων | ≤400 | ||
17 | μηχανική ζωή | Διακόπτης φορτίων | χρόνος | 5000 |
Επιχωμάτωση του διακόπτη | χρόνος | 2000 | ||
18 | θυγατρική δύναμη βρόχων 1min η συχνότητα αντιστέκεται την τάση |
KV | 2 | |
19 | SF6 εκτιμημένη πίεση αερίου (πίεση μετρητών 20ºC) |
MPA | 0,04 | |
20 | SF6 ετήσιο ποσοστό διαρροής αερίου | <> | ||
21 | Βαθμός προστασίας μονωμένης αέριο περίφραξης | IP67 |
