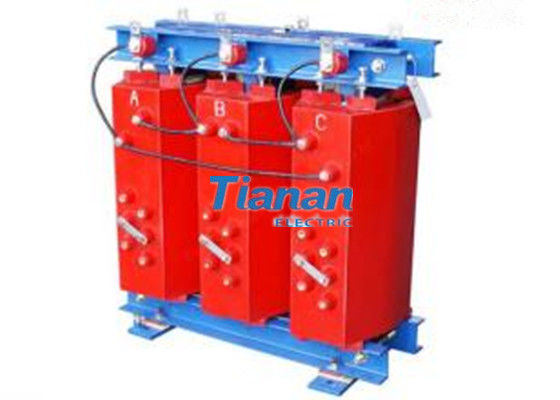

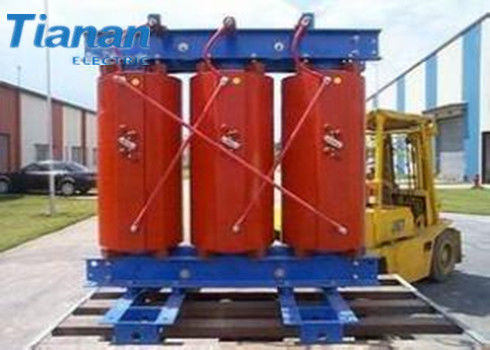

Μετασχηματιστής διανομής ισχύος βιομηχανικού ξηρού τύπου 125KVA 11KV SCB-125/10
1. Επισκόπηση προϊόντος
Ο μετασχηματιστής ξηρού τύπου SCB-125/10 είναι ένας μετασχηματιστής χυτής εποξειδικής ρητίνης υψηλής απόδοσης μεΟνομαστική χωρητικότητα 125KVA, υποστηρίζει είσοδο υψηλής τάσης 10KV, 10,5KV και 11KV και έξοδο χαμηλής τάσης 0,4KV. Χρησιμοποιείται ευρέως σε βιομηχανική διανομή ηλεκτρικής ενέργειας, εμπορικά κτίρια, σταθμούς ηλεκτροπαραγωγής και σενάρια τροφοδοσίας ηλεκτρικού ρεύματος σε σοβαρό περιβάλλον, με απόδοση πυρίμαχης, αντιεκρηκτικής, χωρίς συντήρηση και υψηλής ασφάλειας. Αυτός ο μετασχηματιστής ξηρής ισχύος 11 kv υιοθετεί πηνία εξ ολοκλήρου από χαλκό και τη διαδικασία χύτευσης υπό κενό, με σταθερή λειτουργία και μεγάλη διάρκεια ζωής, που είναι ο ιδανικός εξοπλισμός διανομής ισχύος για σύγχρονα συστήματα ισχύος.
2. Τυπικές προδιαγραφές προϊόντος
|
Είδος
|
Τεχνική Παράμετρος
|
|
Μοντέλο προϊόντος
|
SCB-125/10
|
|
Ονομαστική χωρητικότητα
|
125KVA
|
|
Ονομαστική τάση
|
Υψηλή τάση: 10KV / 10,5KV / 11KV; LV: 0,4KV
|
|
Υλικό αγωγού
|
Πλήρης Χάλκινος Αγωγός
|
|
Μονωτικό Υλικό
|
Εισαγόμενη εποξειδική ρητίνη + ίνες γυαλιού + σκόνη πυριτίου
|
|
Λειτουργία ψύξης
|
Φυσική ψύξη αέρα (AN), προαιρετική ψύξη με ανεμιστήρα (AF)
|
3. Βασικά Χαρακτηριστικά & Πλεονεκτήματα Προϊόντος
Αυτός ο μετασχηματιστής διανομής ξηρού τύπου 125KVA 11KV υιοθετεί προηγμένη τεχνολογία χύτευσης κενού υψηλής θερμοκρασίας, με ανώτερη δομική σχεδίαση και διαμόρφωση υλικού, καλύπτοντας πλεονεκτήματα ασφάλειας, ανθεκτικότητας, εξοικονόμησης ενέργειας και προστασίας του περιβάλλοντος:
-
Δομή πηνίου υψηλής αντοχής από χαλκό: Και τα δύο πηνία HV και LV υιοθετούν πλήρως χάλκινους αγωγούς ενισχυμένους με ίνες γυαλιού. Μετά από στέγνωμα σε υψηλό κενό και ενσωματωμένη χύτευση και σκλήρυνση με εποξική ρητίνη, τα πηνία σχηματίζουν μια ενσωματωμένη σταθερή δομή κυλίνδρου. Διαθέτει εξαιρετική μηχανική αντοχή, ισχυρή αντίσταση βραχυκυκλώματος, εξαιρετικά χαμηλή μερική εκφόρτιση, υψηλή λειτουργική αξιοπιστία και εξαιρετικά μεγάλη διάρκεια ζωής, αποφεύγοντας αποτελεσματικά την παραμόρφωση του πηνίου και τη ζημιά που προκαλείται από ξαφνική κρούση ρεύματος.
-
Αδιάβροχο, Αντιεκρηκτικό & Μηδενική Ρύπανση: Εξοπλισμένο με εισαγόμενα σύνθετα μονωτικά υλικά από εποξική ρητίνη και ίνες γυαλιού, και ντοπαρισμένο με σκόνη πυριτίου υψηλής απόδοσης. Σε σύγκριση με τους παραδοσιακούς εποξειδικούς μετασχηματιστές από ίνες γυαλιού, έχει βελτιώσει σημαντικά τη θερμική αγωγιμότητα και την επιβράδυνση φλόγας. Δεν απελευθερώνονται τοξικά αέρια ή επιβλαβείς ουσίες σε λειτουργία σε υψηλές θερμοκρασίες, επιτυγχάνοντας φιλική προς το περιβάλλον και ασφαλή λειτουργία χωρίς ρύπανση.
-
Προστασία από την υγρασία και προσαρμοστικότητα σε σοβαρό περιβάλλον: Η δομή χυτού πηνίου αποτρέπει πλήρως την απορρόφηση υγρασίας, αποφεύγοντας την αστοχία μόνωσης που προκαλείται από το υγρό περιβάλλον. Ο σφιγκτήρας πυρήνα σιδήρου είναι επικαλυμμένος με ειδική αντιδιαβρωτική επίστρωση, η οποία μπορεί να λειτουργήσει σταθερά σε υγρασία, σκόνη και άλλες σοβαρές συνθήκες εργασίας. Δεν απαιτείται τακτική επεξεργασία αφαίρεσης υγρασίας για διαλείπουσα λειτουργία, μειώνοντας τον καθημερινό φόρτο εργασίας συντήρησης.
-
Ισχυρή αντίσταση υπερφόρτωσης & κρούσης: Ο βελτιστοποιημένος σχεδιασμός της εσωτερικής δομής προικίζει στον μετασχηματιστή εξαιρετική αντίσταση βραχυκυκλώματος και υψηλή αντίσταση κεραυνών, αντιστέκοντας αποτελεσματικά στις διακυμάνσεις της τάσης του δικτύου και στα ξαφνικά σφάλματα βραχυκυκλώματος. Το προαιρετικό σύστημα ψύξης με ανεμιστήρα (AF) μπορεί να βελτιώσει σημαντικά την ικανότητα υπερφόρτωσης σύντομου χρόνου και να εξασφαλίσει σταθερή και ασφαλή λειτουργία υπό αιχμή φορτίου.
-
Αποδοτική Απαγωγή Θερμότητας & Χαμηλή Κατανάλωση Ενέργειας: Η επιφάνεια του πηνίου είναι επικαλυμμένη με ρητίνη λεπτής στρώσης υψηλής θερμικής αγωγιμότητας, η οποία επιταχύνει τη διάχυση της θερμότητας. Η τυπική λειτουργία φυσικού αέρα ψύξης (AN) καλύπτει τις καθημερινές ανάγκες λειτουργίας, με χαμηλή απώλεια χωρίς φορτίο και απώλεια φορτίου. Διαθέτει χαμηλό θόρυβο λειτουργίας, σημαντικό αποτέλεσμα εξοικονόμησης ενέργειας και οικονομική μακροχρόνια λειτουργία.
-
Μικρό μέγεθος & χαμηλό κόστος εγκατάστασης: Συμπαγής συνολική δομή, μικρός όγκος, μικρό βάρος και μικρή επιφάνεια δαπέδου. Σε αντίθεση με τους ελαιοβυθισμένους μετασχηματιστές, δεν χρειάζεται πισίνες αποθήκευσης λαδιού, πυρίμαχα διαχωριστικά τοιχώματα και ειδικές εγκαταστάσεις πυρόσβεσης, εξοικονομώντας επενδύσεις πολιτικού μηχανικού και κόστος εργοταξίου.
-
Υψηλή ασφάλεια & ευέλικτη εγκατάσταση: Μηδενικός κίνδυνος πυρκαγιάς και έκρηξης, εξαλείφοντας τους πιθανούς κινδύνους ασφάλειας από διαρροή και καύση λαδιού. Μπορεί να εγκατασταθεί κεντρικά σε χώρους διανομής ή διασκορπισμένα κοντά σε κέντρα φόρτωσης και σημεία κατανάλωσης ρεύματος, μειώνοντας αποτελεσματικά την απόσταση καλωδίωσης χαμηλής τάσης, μειώνοντας το κόστος μηχανικής καλωδίων και βελτιώνοντας την απόδοση τροφοδοσίας.
-
Λειτουργία χωρίς συντήρηση: Η σταθερή απόδοση υλικού και η ενσωματωμένη δομή στεγανοποίησης αποφεύγουν την καθημερινή αντικατάσταση λαδιού, τον καθαρισμό και άλλες εργασίες συντήρησης, μειώνοντας σημαντικά το κόστος λειτουργίας και συντήρησης αργότερα.
4. Παραγγελία Τεχνικών Σημειώσεων
Για να προσαρμόσετε τον καταλληλότερο μετασχηματιστή ξηρού τύπου 125KVA, επιβεβαιώστε τις παρακάτω λεπτομερείς παραμέτρους πριν παραγγείλετε:
-
Τύπος μοντέλου μετασχηματιστή
-
Ονομαστική χωρητικότητα (σταθερή 125 KVA για αυτό το μοντέλο)
-
Αριθμός φάσης και ονομαστική συχνότητα
-
Επίπεδο ονομαστικής τάσης υψηλής τάσης και χαμηλής τάσης (10KV/10,5KV/11KV προαιρετικά)
-
Διανυσματική ομάδα
-
Τιμή σύνθετης αντίστασης βραχυκυκλώματος
-
Λειτουργία ψύξης (φυσική ψύξη / AF εξαναγκασμένη ψύξη αέρα)
-
Συσκευή ελέγχου και ένδειξης θερμοκρασίας (με/χωρίς διεπαφή επικοινωνίας υπολογιστή)
-
Επίπεδο προστασίας, υλικό περιβλήματος και προσαρμοσμένο χρώμα
-
Συνθήκες εξυπηρέτησης: υψόμετρο, θερμοκρασία περιβάλλοντος, υγρασία και άλλες περιβαλλοντικές παράμετροι
-
Ποσότητα παραγγελίας και απαιτούμενος χρόνος παράδοσης
5. Συχνές Ερωτήσεις (FAQ)
Ε1: Ποια επίπεδα τάσης υποστηρίζει αυτός ο ξηρός μετασχηματιστής 125KVA;
Αυτός ο μετασχηματιστής ξηρού τύπου SCB-125/10 υποστηρίζει τρία κύρια επίπεδα υψηλής τάσης: 10KV, 10,5KV και 11KV, με σταθερή ισχύ χαμηλής τάσης 0,4KV, που ταιριάζει πλήρως με τα συμβατικά βιομηχανικά και αστικά πρότυπα συστήματος διανομής ισχύος 11KV.
Ε2: Ποια είναι η διαφορά μεταξύ των λειτουργιών ψύξης AN και AF;
Το AN αναφέρεται στη φυσική ψύξη αέρα, η οποία βασίζεται στη φυσική μεταφορά αέρα για την απαγωγή θερμότητας, κατάλληλη για συμβατική λειτουργία συνεχούς ονομαστικού φορτίου, χωρίς επιπλέον κατανάλωση ενέργειας και χαμηλό θόρυβο. Το AF είναι εξαναγκασμένη ψύξη αέρα με ανεμιστήρα, η οποία είναι εξοπλισμένη με βοηθητικούς ανεμιστήρες ψύξης. Μπορεί να βελτιώσει τη βραχυχρόνια ικανότητα υπερφόρτωσης του μετασχηματιστή, κατάλληλο για σενάρια με περιστασιακό φορτίο αιχμής και υψηλές απαιτήσεις φορτίου συνεχούς λειτουργίας.
Ε3: Μπορεί αυτός ο ξηρός μετασχηματιστής 11 KV να λειτουργήσει σε περιβάλλοντα με υγρασία και σκόνη;
Ναί. Το χυτό πηνίο εποξικής ρητίνης είναι πλήρως μονωμένο και ανθεκτικό στην υγρασία χωρίς κίνδυνο απορρόφησης υγρασίας. Ο σφιγκτήρας πυρήνα υιοθετεί ειδική αντιδιαβρωτική επίστρωση, επιτρέποντας σταθερή λειτουργία σε υγρά, σκονισμένα και άλλα σοβαρά βιομηχανικά περιβάλλοντα. Δεν απαιτείται τακτική συντήρηση αφαίρεσης υγρασίας κατά τη διαλείπουσα χρήση.
Ε4: Είναι αυτός ο μετασχηματιστής ξηρού τύπου πυρίμαχο και αντιεκρηκτικό;
Απολύτως. Υιοθετεί εισαγόμενα υλικά επιβραδυντικής φλόγας εποξειδικής ρητίνης και σύνθετων ινών γυαλιού με προσθήκη σκόνης πυριτίου για ενισχυμένη επιβράδυνση φλόγας. Δεν χρησιμοποιείται εύφλεκτο λάδι, δεν δημιουργείται τοξικό ή επιβλαβές αέριο σε υψηλή θερμοκρασία, με μηδενικό κίνδυνο πυρκαγιάς και έκρηξης, πληρώντας υψηλών προδιαγραφών απαιτήσεις ασφαλείας για εσωτερική και πυκνή εγκατάσταση εξοπλισμού.
Ε5: Απαιτεί καθημερινή συντήρηση ο ξηρός μετασχηματιστής 125KVA;
Αυτό το προϊόν έχει σχεδιαστεί για λειτουργία χωρίς συντήρηση. Δεν έχει προβλήματα διαρροής λαδιού, γήρανσης και αντικατάστασης λαδιοβυθισμένων μετασχηματιστών, με σταθερή δομική και υλική απόδοση. Η καθημερινή επιθεώρηση ρουτίνας είναι επαρκής, η οποία μειώνει σημαντικά τον χρόνο και το κόστος μετέπειτα λειτουργίας και συντήρησης.
Ε6: Πού μπορεί να εγκατασταθεί αυτός ο μετασχηματιστής ξηρής ισχύος 11 KV;
Λόγω των υψηλών επιδόσεων ασφαλείας του, δεν έχει ιδιαίτερους περιορισμούς στα σενάρια εγκατάστασης. Μπορεί να εγκατασταθεί σε εσωτερικούς χώρους διανομής, εργαστήρια εργοστασίων, εμπορικά κτίρια και μπορεί επίσης να εγκατασταθεί κοντά σε κέντρα φόρτωσης και σημεία κατανάλωσης ρεύματος με αποκεντρωμένο τρόπο για να μειώσει την απόσταση καλωδίωσης και να εξοικονομήσει κόστος εγκατάστασης.
Ε7: Ποια είναι τα βασικά πλεονεκτήματα του ξηρού μετασχηματιστή πλήρους πηνίου χαλκού;
Ο πλήρης χάλκινος αγωγός έχει καλύτερη ηλεκτρική αγωγιμότητα, χαμηλότερη απώλεια ισχύος και πιο σταθερή απόδοση απαγωγής θερμότητας σε σύγκριση με τα πηνία αλουμινίου. Διαθέτει ισχυρότερη αντίσταση βραχυκυκλώματος, χαμηλότερη αύξηση της θερμοκρασίας λειτουργίας, μεγαλύτερη διάρκεια ζωής και πιο οικονομική μακροχρόνια λειτουργία, η οποία είναι η προτιμώμενη διαμόρφωση για βιομηχανική διανομή ισχύος υψηλών προδιαγραφών.
