Περιγραφή του προϊόντος:
Ο διακόπτης αποσύνδεσης υψηλής τάσης αποτελείται από διάφορα βασικά στοιχεία, συμπεριλαμβανομένων μονωτών, επαφών, μηχανισμού λειτουργίας και δομής υποστήριξης.Οι μονωτές είναι κατασκευασμένοι από υλικά υψηλής ποιότητας και έχουν απόσταση έλξης 16 mm/kVΟι επαφές είναι κατασκευασμένες από χαλκό ή κράμα χαλκού και είναι σχεδιασμένες για υψηλή αγωγιμότητα και χαμηλή αντίσταση.Ο μηχανισμός λειτουργίας είναι εύκολος στη χρήση και παρέχει αξιόπιστες επιδόσεις μετάβασηςΗ δομή υποστήριξης είναι κατασκευασμένη από χάλυβα και παρέχει εξαιρετική σταθερότητα και αντοχή.
Ο διακόπτης αποσύνδεσης υψηλής τάσης έχει μηχανική διάρκεια ζωής 2000 φορές τόσο για τον διακόπτη CB όσο και για τον διακόπτη γείωσης.Μπορεί να λειτουργεί σε υψόμετρο έως 1000 μέτρα και σε εύρος θερμοκρασίας περιβάλλοντος -25 ~ 40 °CΟ διακόπτης έχει ονομαστική τάση 126 KV και είναι κατάλληλος για χρήση σε συστήματα ηλεκτρικής ενέργειας υψηλής τάσης.
Ο διακόπτης αποσύνδεσης υψηλής τάσης χρησιμοποιείται ευρέως στα συστήματα μεταφοράς και διανομής ενέργειας, καθώς και σε άλλες εφαρμογές όπου υπάρχει ηλεκτρική ενέργεια υψηλής τάσης.Είναι απαραίτητο εργαλείο για τη διασφάλιση της ασφάλειας των εργαζομένων και του εξοπλισμού κατά τη διάρκεια της συντήρησης., επισκευές και καταστάσεις έκτακτης ανάγκης.
Χαρακτηριστικά:
- Όνομα προϊόντος: Διακόπτης αποσύνδεσης υψηλής τάσης
- Δάχος πάγου: ≤ 100 mm
- Μηχανολογική διάρκεια ζωής: CB:2000 φορές · Διακόπτης γείωσης:2000 φορές
- Διορισμένο ρεύμα: 1600/1250/630 A
- Υψόμετρος: ≤ 1000 m
- Απόσταση κέντρου μεταξύ των φάσεων: ≥2000 φορές
- Λέξεις-κλειδιά: Μετακόπτης απομόνωσης υψηλής τάσης, Μετακόπτης απομόνωσης υψηλής τάσης, Διακόπτης αποσύνδεσης υψηλής ισχύος
Τεχνικές παραμέτρους:
| Τεχνική παράμετρος |
Περιγραφή |
| Ονομασία του προϊόντος |
Μεγάλης ισχύος διακόπτης αποσύνδεσης |
| Δύναμη σύσφιξης της κινητής πλάκας επαφής της κύριας λεπίδας |
≥ 140±30 N |
| Συχνότητα ισχύος αντέχουν τάση σε 1 min (αποτελεσματική τιμή) |
230/265 KV |
| Απόσταση κέντρου μεταξύ των φάσεων |
≥ 2000 φορές |
| Κατηγοριοποιημένο ρεύμα |
1600/1250/630 Α |
| Μηχανικές ζωές |
CB:2000 φορές ; Κλειστή γείωσης:2000 φορές |
| Αντίσταση κύκλου κύκλου του διακόπτη απομόνωσης |
≤ 75 μΩ |
| Θερμοκρασία περιβάλλοντος |
-25 ~ 40°C |
| Απόσταση μόνωσης μεταξύ φάσεων |
≥ 1000 φορές |
| Δάχος πάγου |
≤ 100 mm |
| Απόσταση έλξης των μονωτών |
16 mm/kV, 20 mm/kV, 25 mm/kV |
| Τύπος προϊόντος |
Εργαλείο διακοπής ρεύματος |
Κύρια δομή και αρχή λειτουργίας:

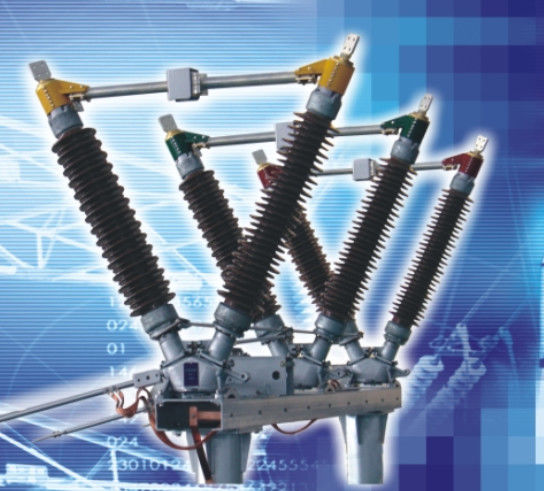

Ο εξωτερικός διακόπτης απομόνωσης υψηλής τάσης εναλλασσόμενου ρεύματος GW5 (GT10) -126D/1600-40 είναι μια διπλή στήλη οριζόντια περιστρεφόμενη δομή, με κάθε πόλο του διακόπτη να αποτελείται από βάση, κύκλωμα ρεύματος,και δύο απομονωτές πόλωνΥπάρχει ένα ζευγάρι κεκλιμένα γρανάζια μέσα στη βάση που μπορούν να κινηθούν πάνω και κάτω κατά μήκος των αντίστοιχων άξονών τους για να ρυθμίσουν την κατάσταση των δύο γρανάζων.Οι δύο απομονωτές σχηματίζουν μια σχήμα V γωνία
50 °: το κύκλωμα ρεύματος βρίσκεται στο άνω άκρο του απομονωτήρα.με τον τρόπο αυτό οδηγώντας το αγωγό βραχίονα που συνδέεται με αυτό να περιστρέφεται 90 μοίρες, δημιουργώντας ένα οριζόντιο κάταγμα και ολοκληρώνοντας το άνοιγμα και το κλείσιμο του κυκλώματος.
Χρήση του προϊόντος:
Ο διακόπτης απομόνωσης υψηλής τάσης εναλλασσόμενου ρεύματος εξωτερικού οριζόντιου μονής διακοπής GW5 (GT10) -126D/1600-40 είναι κατάλληλος για συστήματα με συχνότητα εναλλασσόμενου ρεύματος 50Hz και ονομαστική τάση 110KV.Χρησιμοποιείται για την εναλλαγή γραμμών υψηλής τάσης σε συνθήκες μη φορτίου, καθώς και την ηλεκτρική απομόνωση των υψηλής τάσης ράβδων, διακόπτες και άλλων ηλεκτρικών εξοπλισμού που βρίσκονται υπό συντήρηση από τις ενεργές γραμμές υψηλής τάσης.Μπορεί επίσης να χρησιμοποιηθεί για τη μετατόπιση μικρών χωρητικών ή επαγωγικών ρεύματος.
