Περιγραφή του προϊόντος:

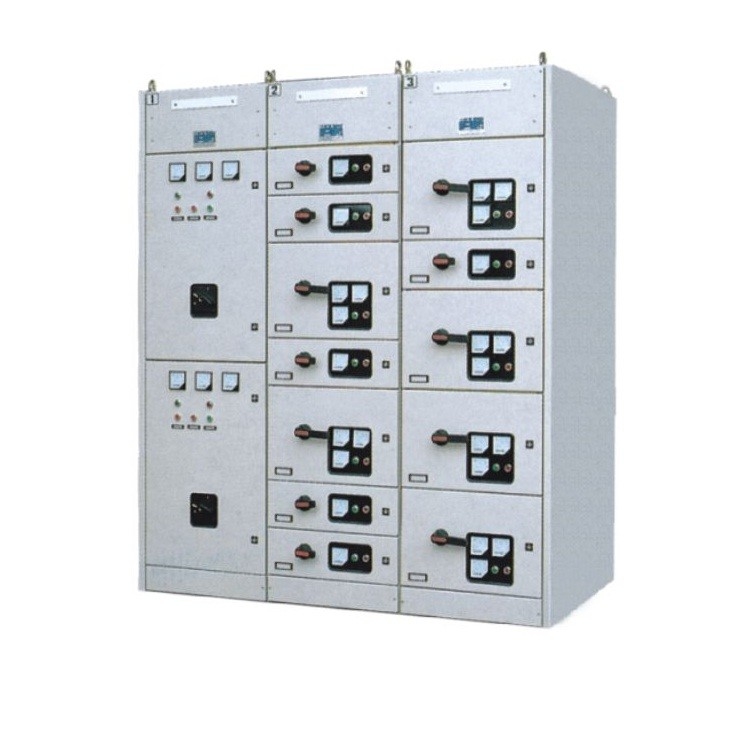

Η σειρά GCK χαμηλής τάσης αποσύρσιμος διακόπτης (εφεξής ονομάζεται διακόπτης) αναπτύσσεται από την εταιρεία μας καθώς χωνεύει και απορροφά προηγμένες τεχνολογίες παρόμοιων διεθνών προϊόντων.Εγκρίνει:Τρεις φάσεις AC 50Hz, 60Hz, ονομαστική τάση 660V, ονομαστικό ρεύμα 5000A και κατεβαίνει τρία φάση τέσσερα καλώδιο και τρία φάση πέντε καλώδιο σύστημα παροχής ενέργειας.Όσον αφορά την αποδοχή και διανομή ηλεκτρικής ενέργειας, είναι κατάλληλο σε εργοστάσια παραγωγής ηλεκτρικής ενέργειας, υποσταθμούς, βιομηχανικές και μεταλλευτικές επιχειρήσεις, κτίρια και ξενοδοχεία, αεροδρόμια, λιμάνια κλπ.
Το προϊόν αυτό είναι σύμφωνο με το διεθνές πρότυπο IEC 61439-2, το εθνικό πρότυπο GB 7251.12, με τα χαρακτηριστικά της υψηλής ικανότητας σπάσματος, της καλής δυναμικής θερμικής σταθερότητας, της νέας δομής, του εύλογου, ολοκληρωμένου ηλεκτρικού σχεδίου, της σειράς, της ισχυρής εφαρμογής, του υψηλού βαθμού προστασίας,είναι ιδανικό Ανανεωμένα προϊόντα, το τεχνικό της επίπεδο έχει φτάσει στο σύγχρονο διεθνές επίπεδο.
Όροι παροχής υπηρεσιών
- Θερμοκρασία περιβάλλοντος: Max: +40°C, Min: -5°C ((ημερήσια μέση θερμοκρασία δεν υπερβαίνει τους +35°C)
- Φρέσκο αέρας, σχετική υγρασία όχι μεγαλύτερη από 50% (στη μέγιστη θερμοκρασία +40°C), υψηλότερη σχετική υγρασία επιτρέπεται μόνο σε χαμηλότερες θερμοκρασίες (π.χ. 90% σε θερμοκρασία +20°C),αλλά λαμβάνοντας υπόψη την αλλαγή της θερμοκρασίας, η συμπύκνωση μπορεί να προκαλέσει κάποια επίδραση.
- Υψόμετρος: η κλίση ενός κάθετου επιπέδου δεν υπερβαίνει τους 5 βαθμούς κατά την εγκατάσταση της συσκευής, το υψόμετρο δεν υπερβαίνει τα 2000 μέτρα.
- Σε μη εκρηκτικά μέσα, το μέσο δεν περιέχει αέρια και αγωγική σκόνη που μπορεί να διαβρώσει τα μεταλλικά αέρια και να βλάψει την μόνωση.Η χρήση του προϊόντος πέρα από το περιβάλλον για απαιτούμενη τεχνική κατάσταση Πελάτης θα πρέπει να διαπραγματευτεί με την εταιρεία μας.
Τεχνικές παραμέτρους:
| Σ.Ν. |
Περιγραφή |
Μονάδα |
Παράμετροι |
| 1 |
Ονομαστική μονωτική τάση |
V |
AC690, AC1000 |
| 2 |
Ονομαστική τάση λειτουργίας |
V |
ΑΕ380, ΑΕ400, ΑΕ690 |
| 3 |
Κατηγοριοποιημένο ρεύμα οριζόντιας λεωφορείας |
Α |
Μέγιστο έως 5000 |
| 4 |
Ονομαστικό ρεύμα κάθετης λεωφορείας |
Α |
Μέγιστο έως 1600 |
| 5 |
Μέγιστο ρεύμα κυκλώματος τροφοδοσίας |
Α |
4000 |
| 6 |
Μέγιστο ρεύμα κυκλώματος συρρέματος |
Α |
800 |
| 7 |
Μέγιστη χωρητικότητα του κινητήρα ελέγχου |
kW |
320 |
| 8 |
Πιο υψηλή αντοχή ρεύματος οριζόντιας λεωφορείου (0,1s) |
kA |
40,105,176,220 |
| 9 |
Σύντομη αντοχή στο ρεύμα οριζόντιας λεωφορείου |
kA |
20,50,80,100 |
| 10 |
Πύργος αντίστασης κορυφής κάθετης λεωφορείας ((0.1s) |
kA |
40,105,143 |
| 11 |
Σύντομη αντοχή στο ρεύμα της κάθετης λεωφορείας |
kA |
20,50,65 |
| 12 |
Δυναμική ονομαστικής ισχύος συχνότητα αντίσταση τάσης ((1min) |
V |
1890 |
| 13 |
Επικαιροποιημένη συχνότητα ισχύος αντέχουν τάση ((1min) |
V |
1890 |
| 14 |
Στον βαθμό προστασίας του περιβλήματος |
|
IP30,P40,IP42 |
| 15 |
Μέγεθος του περιβλήματος |
χμ |
Διάμετρος 600 ((800, 1000) × βάθος 800 ((1000) × ύψος 2200 |
Σημειώσεις παραγγελίας:
Οι πελάτες παρέχουν τις ακόλουθες πληροφορίες:
α.Σχέδιο κύριας καλωδίωσης και διάγραμμα ενός συστήματος καλωδίωσης·
β. Σχηματικό διάγραμμα ή σχηματικό διάγραμμα καλωδίωσης·
γ. Προδιαγραφές και ποσότητα ηλεκτρικού εξοπλισμού σε κάθε διακόπτη·
δ. Διαμόρφωση και συνδυασμός, σχέδιο διάταξης των διακόπτων.
