Μηχανισμός διανομής χαμηλής τάσης σειράς Ggd, εσωτερική επιτροπή διανομής ισχύος

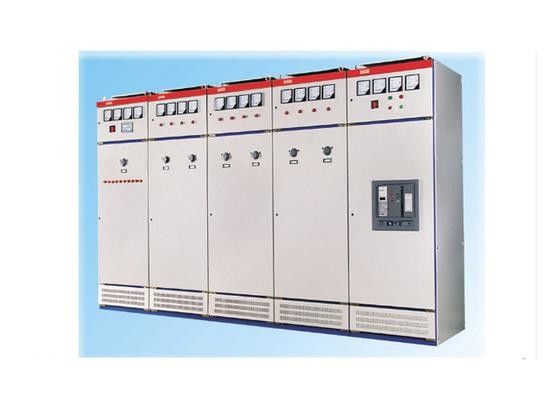

Μεγάλες Εικόνας : Μηχανισμός διανομής χαμηλής τάσης σειράς Ggd, εσωτερική επιτροπή διανομής ισχύος

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Tianan Electric
Πιστοποίηση:	CCC IEC
Αριθμό μοντέλου:	GGD

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1SET
Τιμή:	Pending
Συσκευασία λεπτομέρειες:	Ξύλινη κασετίνα
Χρόνος παράδοσης:	45work ημέρες
Όροι πληρωμής:	L/C, T/T, D/A, D/P, Western Union, MoneyGram
Δυνατότητα προσφοράς:	2000 θέτει το χρόνο

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Ονομαστική τάση:

380V/400V

Υψόμετρο:

< 2000m (στην εγκατάσταση)

Δυνατότητα διάσπασης:

15KA/30KA/50KA

Συχνότητα εναλλασσόμενης ενέργειας:

Επισημαίνω:

ντυμένος μηχανισμός διανομής μετάλλων χαμηλής τάσης

βιομηχανικός ηλεκτρικός μηχανισμός διανομής

Η σειρά GGD εσωτερική χαμηλής τάσηςΣυνδετήρας, πίνακας διανομής ρεύματος

Σύνοψη
Συσκευή διακόπτη χαμηλής τάσης (εφεξής καλούμενη "εξοπλισμός") για εναλλασσόμενη ροή 50 Hz, ονομαστική τάση λειτουργίας 400 V, ονομαστικό ρεύμα 3150 A και κάτω από το δίκτυο χαμηλής τάσης για την παραγωγή ηλεκτρικής ενέργειας,μετάδοσηΗ συσκευή πληροί τις απαιτήσεις των GB7251.1 και IEC60439.

Άρθρο	Μονάδες	Πληροφορίες
Ονομαστική τάση	V	400/380
Ονομαστική τάση μόνωσης	V	1000
Διορισμένη συχνότητα	Hz	50
Οριζόντιο ονομαστικό ρεύμα στη ράβδο συσπειρώσεως	Α	5500
Βόρειο ονομαστικό ρεύμα της μπάρας ρεύματος	Α	2000
Οριζόντιο ονομαστικό ρεύμα βραχυχρόνιας ρύθμισης	kA/s	100
Οριζόντια κορυφαία ονομαστική ισχύ αντοχής	kA	220
Βόρειο ονομαστικό ρεύμα βραχυχρόνιας ρύθμισης	kA/s	85
Πιεσμένη μέγιστη αντοχή στο ρεύμα από κάθετη ράβδο	kA	187
Ονομαστική τάση παλμού	kV	12
Κατηγορία υπερτάσης		ΙΙ
Στον βαθμό ρύπανσης		3
Στον βαθμό προστασίας		IP31/42/54
Υψόμετρο	χμ	2200
Διάμετρο	χμ	600/800/1000/1200
Βαθμός	χμ	600/800/1000

Αθερμοκρασία περιβάλλοντος:
Μαξίμου	+40°C
Μμέσος όρος 24 ωρών	+35°C
Ελάχιστο(σύμφωνα με τις κατηγορίες εσωτερικών χώρων μείον 15)	-15°C
Απεριβαλλοντική υγρασία:
Dμέσο αναλογικόυγρασία	Αε ε ε ε ε ε ε
Μμέση σχετική υγρασία κατά μήνα	Ασέ ποσοστό άνω του 90%
Λιγότερο από 90%	Λιγότερο από 1000 μέτρα
Εντολή σεισμού	ε ε ε ε ε ε
Υψόμετρο πάνω από την επιφάνεια της θάλασσας	Λιγότερο από 2000m
