Συμπαγής εξοικονόμηση χώρου αποσπώμενος πίνακας χαμηλής τάσης με προστασία IP54 και ονομαστική τάση AC690V

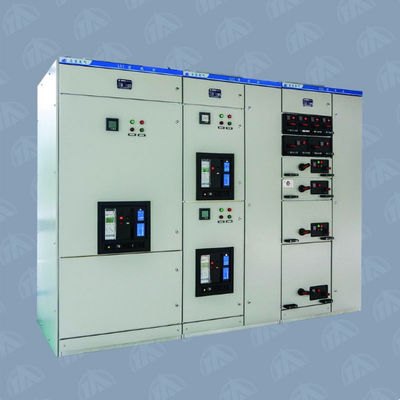

Μεγάλες Εικόνας : Συμπαγής εξοικονόμηση χώρου αποσπώμενος πίνακας χαμηλής τάσης με προστασία IP54 και ονομαστική τάση AC690V

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	TIANAN Electric
Πιστοποίηση:	VDE, CCC, ISO9001:2000
Αριθμό μοντέλου:	GCT

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1unit
Τιμή:	US $20,000/ Piece
Συσκευασία λεπτομέρειες:	Ξύλινη κασετίνα
Χρόνος παράδοσης:	30 ημέρες
Όροι πληρωμής:	L/c, d/p, t/t, d/a

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Υλικό:	Χάλυβας τύπου C με αρθρωτό διάστημα 25mm	Προστασία από το κέλυφος:	IP30 -IP45, IP54 (διαπραγμάτευση)
Υψόμετρο:	<= 2000m	Εκτιμημένη τάση μόνωσης:	AC660V
Εκτιμημένη λειτουργούσα τάση:	AC400
Επισημαίνω:	ντυμένος μηχανισμός διανομής μετάλλων χαμηλής τάσης , βιομηχανικός ηλεκτρικός μηχανισμός διανομής

Συμπαγής Εξοικονόμηση Χώρου Χαμηλής Τάσης Αποσπώμενος Πίνακας Διανομής IP54 AC690 GCT

Ο Πίνακας Διανομής Χαμηλής Τάσης Σειράς GCT Αποσπώμενος αντιπροσωπεύει προηγμένη τεχνολογία που αναπτύχθηκε μέσω ολοκληρωμένης έρευνας εγχώριων και διεθνών προϊόντων. Αυτός ο καινοτόμος πίνακας διανομής επιτυγχάνει διεθνή κορυφαία πρότυπα με ανώτερα χαρακτηριστικά απόδοσης.

Πεδίο Εφαρμογής

Σχεδιασμένος για συστήματα AC 50 Hz με μέγιστη ονομαστική τάση 660V και ονομαστικό ρεύμα έως 4000A, αυτός ο πίνακας διανομής χρησιμοποιείται ευρέως σε μεταφορά και διανομή ενέργειας και δίκτυα ελέγχου για διανομή ενέργειας, φωτισμό, προστασία κινητήρων και εφαρμογές τροφοδοσίας. Ιδανικός για ηλεκτροπαραγωγούς σταθμούς, υποσταθμούς, εξορύξεις, κτιριακές υποδομές, ξενοδοχεία, αεροδρόμια και λιμάνια.

Πιστοποιήσεις & Πρότυπα

Συμμορφώνεται με τα πρότυπα IEC439 για Πίνακες Διανομής Χαμηλής Τάσης και Συστήματα Ελέγχου και GB7251 για Πίνακες Διανομής Χαμηλής Τάσης και Συστήματα Ελέγχου. Διαθέτει εξαιρετική ικανότητα διακοπής, ανώτερη δυναμική σταθερότητα, καινοτόμο δομή, ολοκληρωμένα ηλεκτρικά σχήματα και υψηλό βαθμό προστασίας.

Βασικά Χαρακτηριστικά Προϊόντος

Συμπαγής, εξοικονόμηση χώρου σχεδιασμός: Περισσότερες λειτουργικές μονάδες σε λιγότερο χώρο
Υψηλή γενίκευση και ευελιξία: Τύπος φύλλου C με διάστημα αρθρώσεων 25mm φιλοξενεί ποικίλες δομές και βαθμούς προστασίας
Σχεδιασμός τυπικού μοντέλου: Διαμορφώσιμες μονάδες για προστασία, λειτουργία, μεταφορά, έλεγχο, ρύθμιση και ένδειξη
Ενισχυμένη ασφάλεια: Εξαρτήματα από πλαστικό μηχανικής υψηλής αντοχής και ανθεκτικότητας στη φλόγα
Προηγμένα τεχνικά χαρακτηριστικά: Τα κύρια τεχνικά δεδομένα φτάνουν σε υψηλά προηγμένα επίπεδα
Εύκολη συντήρηση: Εγκατάσταση και αποσυναρμολόγηση χωρίς ειδικά εργαλεία

Τεχνικές Προδιαγραφές

Παράμετρος	Προδιαγραφή
Ονομαστική τάση μόνωσης	AC660V
Ονομαστική τάση λειτουργίας	AC400
Μέγ. ρεύμα λειτουργίας κύριας μπάρας	4000A (IP30) 6300A
Μέγ. ρεύμα λειτουργίας μπάρας διανομής	1250A
Οριζόντια μπάρα βραχυκυκλώματος αντοχής	50kA (rms. 1s)
Οριζόντια μπάρα ενισχυμένου τύπου	80kA (rms. 1s)
Οριζόντια μπάρα κορυφαίου βραχυκυκλώματος αντοχής	105kA (peak)
Οριζόντια μπάρα ενισχυμένου τύπου κορυφαίου	176kA (peak)
Κάθετη μπάρα βραχυκυκλώματος αντοχής	50kA (rms.) 105kA(peak)
Κάθετη μπάρα κορυφαίας αντοχής	50kA (rms.) 105kA(peak)
Βαθμός προστασίας	IP30 - IP45, IP54 (διαπραγμάτευση)
