Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Ονομαστική τάση: | 40.5kV | Κατηγοριοποιημένο ρεύμα: | 630A |
---|---|---|---|
Κατηγοριοποιημένο ρεύμα ασφάλειας: | 100A | Κουμπάνιο γείωσης: | 31.5KA |
Επισημαίνω: | διακόπτης φορτίων υψηλής τάσης,Κενός διακόπτης σπασιμάτων φορτίων |

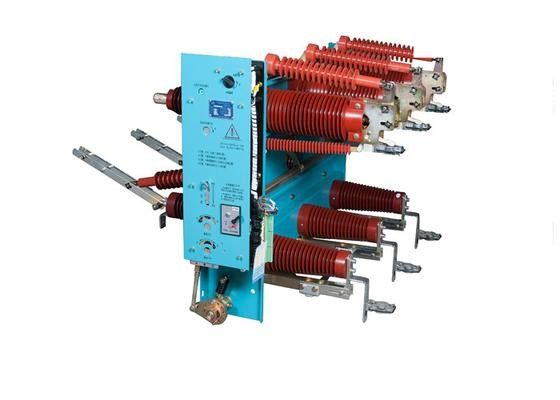

Εσωτερικός διακόπτης υψηλής τάσης κενού, διακόπτης φορτίου - συνδυασμοί ασφάλειας
Γενικά
FT16-40.5Το FT16-40.5R εφαρμόζεται σε δίκτυα ηλεκτρικής ενέργειας με AC 50HZ, ονομαστική τάση 35Kv. Μπορεί να εφαρμοστεί για τη διακοπή του ρεύματος φορτίου, του ρεύματος υπερφόρτωσης και του ρεύματος βραχυκυκλώματος.Το προϊόν είναι το κύριο στοιχείο του εσωτερικού μεταλλικού διακόπτη εναλλασσόμενου ρεύματος HXGT16-40.5 και του εξωτερικού καλωδιακού κλάδου καλωδίου HV DFT16-40.5.Το HXGT16 έχει σχεδιαστεί ειδικά για συμπαγές υποσταθμό 35KV, δευτερογενή υποσταθμό μικρής κλίμακας διανομής.Είναι ιδιαίτερα η καλύτερη επιλογή του συστήματος γεννήτριας ανεμογεννήτριας και του εξοπλισμού μετάδοσης ισχύος για τον έλεγχο και την προστασία του τερματικού του μετασχηματιστήΤο DTW είναι ένας σταθμός διέλευσης για καλώδια μεταφοράς ισχύος, που χρησιμοποιείται για τον έλεγχο, την επαφή, την πρόσβαση σε καλώδια ή τη μετατροπή εξωτερικών καλωδίων.
Παράμετροι
Ε/Χ | Άρθρο | Μονάδα | Πληροφορίες | |||||
1 | Ονομαστική τάση | kV | 40.5 | |||||
2 | Διορισμένη συχνότητα | Hz | 50 | |||||
3 | Κατηγοριοποιημένο ρεύμα | Α | 630 | |||||
4 | Κατηγοριοποιημένο ρεύμα ασφάλειας | Α | 100 | |||||
5 | Κατηγοριοποιημένο βραχυπρόθεσμο ρεύμα αντίστασης | ΚΑ | 20 | |||||
6 |
Διορισμένη παροχή βραχυκύκλωσης |
σ | 4 | |||||
7 | ΚΑ | 50 | ||||||
8 | Κατηγοριακή μέγιστη αντοχή ρεύματος | ΚΑ | 50 | |||||
9 | Διορισμένο ρεύμα διάσπασης φορτίου | Α | 630 | |||||
10 | Καθορισμένο ρεύμα διακοπής (με ασφάλειες 100A) | Α | 2000 | |||||
11 | Κύλινδρο γείωσης που παράγει ρεύμα | ΚΑ | 31.5 | |||||
12 | FT16-40.5 αντίσταση κύκλου κύκλου | αΩ | ≤ 200 | |||||
13 | FT16-40.5R Αντίσταση κύκλου κύριας (εκτός αντίστασης σύνδεσης ασφάλειας) | αΩ | ≤ 400 | |||||
14 | Ώρες λειτουργίας | ms | 60-70 | |||||
15 | Διορισμένο ρεύμα διακοπής ασφάλειας | ΚΑ | 31.5 | |||||
16 | Ονομαστικό επίπεδο μόνωσης | 1 λεπτό ισχύος αντέχουν σε συχνότητα τάση |
Φάση προς φάση/Φάση προς το έδαφος | KV | 95 | |||
Τραυματισμός/απομονωτικό κάταγμα | 95/118 | |||||||
κεραυνοβολία αντέχουν στην τάση (αύξηση μέγιστης αξίας) |
Φάση σε φάση/Φάση προς το έδαφος | 185 | ||||||
Τραυματισμός/απομονωτικό κάταγμα | 185/215 | |||||||
17 | Μηχανική διάρκεια ζωής | Διακόπτης φόρτωσης | Χρόνος | 10000 | ||||
Αποσυνδέτης | 2000 | |||||||
Διακόπτης γείωσης | 2000 | |||||||
18 | Μέγεθος | HXGT16 | Διάμετρο | χμ | 1200,2000 | |||
Βαθμός | 1600 | |||||||
Υψόμετρο | 1900,2000 | |||||||
ΔΕΠ | Διάμετρο | 1800 | ||||||
Βαθμός | 2300 | |||||||
Υψόμετρο | 2100 | |||||||
