| Μέγιστο εκτιμημένο ρεύμα της θρυαλλίδας: | 200Α | Δομή: | Ο διακόπτης θρυαλλίδων και φορτίων συνδέεται |
|---|---|---|---|
| Αριθ. Πολωνού: | τρεις | Τύπος: | Χειρωνακτική λειτουργία/λειτουργία μηχανών |
| Υψηλό φως: | διακόπτης φορτίων υψηλής τάσης,Κενός διακόπτης σπασιμάτων φορτίων |
||

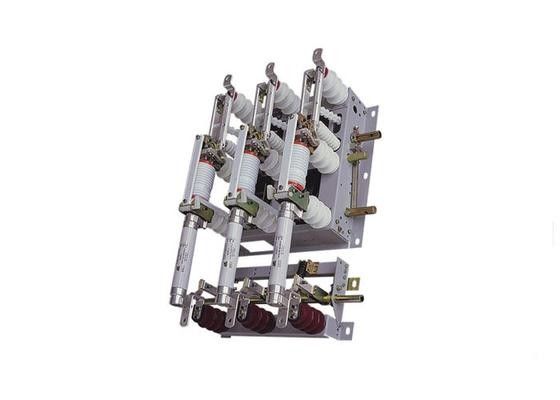

12KV εσωτερικός HV διακόπτης φορτίων εναλλασσόμενου ρεύματος κενός - συσκευές συνδυασμού θρυαλλίδων
Επισκόπηση
FN16A-12RD/200-31.5 οι μονάδες συνδυασμού τύπων μέσα σε FN16A-12 σε σχέση με με ένα υψηλής τάσεως ρεύμα διακοπτών φορτίων που περιορίζει τη θρυαλλίδα μαζί ο εσωτερικός μηχανισμός διανομής υψηλής τάσης, το ανώτερο όριο της θρυαλλίδας καθορίζονται στο χαμηλότερο υποστήριγμα του κενού διακόπτη, το χαμηλότερο όριο καθορίζεται στο κάθισμα με την επαφή του μονωτή, χαμηλότερο υποστήριγμα που στηρίζει το διακόπτη και τη θρυαλλίδα από κοινού. Να στηρίξει μεταστρέφει και αποσύνδεση του διακόπτη με τη μηχανική συναρμολόγηση. Μπορεί να σπάσει το ρεύμα φορτίων, να υπερφορτώσει το ρεύμα και να βραχυκυκλώσει το ρεύμα.
Τεχνικές παράμετροι: Διακόπτης φορτίων - συνδυασμοί θρυαλλίδων
| Αριθ. | Στοιχείο | Μονάδα | Παράμετροι |
| 1 | Εκτιμημένη τάση | kV | 12 |
| 2 | Εκτιμημένη συχνότητα | Hz | 50 |
| 3 | Μέγιστη εκτιμημένη τρέχουσα θρυαλλίδα | Α | 200 |
| 4 | Εκτιμημένο ρεύμα μεταφοράς | Α | 3150 |
| 5 | Ανοίγοντας χρόνος ώθησης σωλήνων τήξης του διακόπτη | κα | 31 (0 + 5) |
| 6 | Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος (αναμενόμενη αξία) | Κα | 31.5 |
| 7 | Εκτιμημένο ρεύμα βραχυκυκλώματος (ενδεχόμενη αιχμή) | Κα | 80 |
| 8 | 1 ελάχιστη συχνότητα ισχύος αντιστέκεται την τάση (RMS) για να στηρίξει, ενδιάμεση φάση, κενό σπάσιμο/σπάσιμο απομόνωσης |
kV | 42/48 |
| 9 | Η ώθηση αστραπής αντιστέκεται την τάση (αιχμή) έδαφος, ενδιάμεση φάση, κενό σπάσιμο/σπάσιμο απομόνωσης |
kV | 75/85 |
| 10 | Εντυπωσιακή ενέργεια παραγωγής συνδέσεων θρυαλλίδων | J | 2 ~ 5 |
| 11 | Καθαρό βάρος | κλ | 75 |
| 12 | Διαστάσεις | χιλ. | 720 X 490 X 4065 |
| 13 | Διάσταση συσκευασίας | χιλ. |
1115 X 900 X 520 |
| Τύπος | Εκτιμημένη τάση (kV) | Η θρυαλλίδα εκτίμησε το ρεύμα (Κα) | Εκτιμημένο σπάζοντας ρεύμα (Κα) | Λειώστε το εκτιμημένο ρεύμα (Α) |
| SDLAJ.XRNT | 12 |
40 | 31.5, 40,50 | 6.3, 10,16,20,25,31.5, 40 |
| SFLAJ.XRNT | 100 | 50, 63, 71, 80, 100 | ||
| SKLAJ.XRNT | 125 | 125 | ||
| Γερμανική επιχείρηση SBA | 12 | 200 | 40 | 160, 200 |
