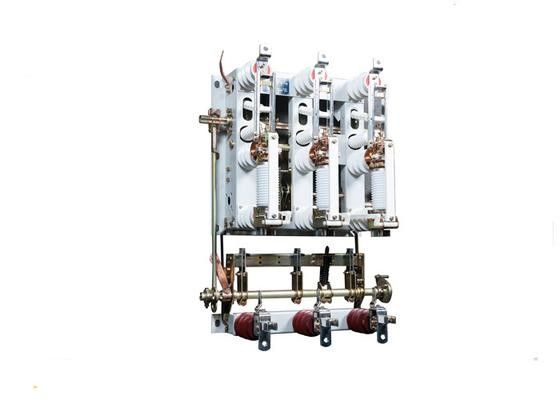

Εσωτερικός υψηλής τάσης φορτίων διακοπτών MCCB διακόπτης σπασιμάτων φορτίων δομών κενός
Επισκόπηση
FN16A-12 ο διακόπτης σειράς για το εναλλασσόμενο ρεύμα 50Hz, εκτίμησε την τάση του δικτύου 10kV, μπορεί το ρεύμα φορτίων, το τρέχον και κλείνοντας ρεύμα βραχυκυκλώματος υπερφόρτωσης. Ο συνδυασμός ηλεκτρικού σπάζοντας ρεύματος βραχυκυκλώματος, ειδικά για oil-free, καμία συντήρηση απαίτησε και συχνές θέσεις λειτουργίας.
Το καινοτόμο σχέδιο προϊόντων, μικρό μέγεθος, εύκαμπτη εγκατάσταση, απλή λειτουργία, με τη χειρωνακτική, ηλεκτρική λειτουργία δύο-λειτουργίας. Με το λειτουργούντα μηχανισμό του cs6-1 ο τύπος του καισίου ή ο αφιερωμένος τύπος, μπορεί επίσης να χειριστεί άμεσα στο πίσω μέρος του διακόπτη, δεν χρειάζεστε στο reprovision το λειτουργούντα μηχανισμό.
Τεχνικές παράμετροι: διακόπτης φορτίων
Αριθ. | Στοιχείο | Μονάδα | Παράμετροι |
1 | Εκτιμημένη τάση | kV | 12 |
2 | Εκτιμημένη συχνότητα | Hz | 50 |
3 | Εκτιμημένο ρεύμα | Α | 630 |
4 | Εκτιμημένο ενεργό σπάζοντας ρεύμα φορτίων | Α | 630 |
5 | Εκτιμημένος σπάζοντας τρέχων βρόχος | Α | 630 |
6 | 5% εκτίμησε το ενεργό σπάζοντας ρεύμα φορτίων | Α | 31.5 |
7 | Εκτιμημένο σπάζοντας ρεύμα χρέωσης καλωδίων | Α | 10 |
8 | Εκτιμημένο σπάζοντας ρεύμα πυκνωτών | Α | 400 |
9 | Εκτιμημένο no-load σπάζοντας ρεύμα μετασχηματιστών | 1600kVA No-load ρεύμα μετασχηματιστών |
|
10 | 1 ελάχιστη συχνότητα αντιστέκεται την τάση (RMS) έδαφος, ενδιάμεση φάση, κενό σπάσιμο/λιμένας απομόνωσης |
kV | 42/48 |
11 | Η πλήρης ηλεκτρική ώθηση θηραμάτων αντιστέκεται την τάση (αιχμή) για να στηρίξει, ενδιάμεση φάση, κενός λιμένας σπασίματος/απομόνωσης |
kV | 75/85 |
12 | Ο εκτιμημένος λίγος χρόνος αντιστέκεται το ρεύμα (θερμική σταθερότητα) | kA/s | 20/3 |
13 | Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα (δυναμική σταθερότητα) | Κα | 50 |
14 | Εκτιμημένο ρεύμα βραχυκυκλώματος | Κα | 50 |
15 | Εκτιμημένοι τρέχοντες σπάζοντας χρόνοι | χρόνος | 10000 |
16 | Μηχανική ζωή | χρόνος | 10000 |
17 | Πάχος συσσώρευσης τριβής άδειας επαφών | χιλ. | 3 |
18 | Ανοικτή και στενή λειτουργούσα ροπή (δύναμη) | NM | 120(240) |
19 | Δευτεροβάθμια τάση ισχύος ελέγχου | Β | ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ/ΣΥΝΕΧΈΣ ΡΕΎΜΑ 240 |
20 | Καθαρό βάρος | κλ | 61 |
21 | Διαστάσεις | χιλ. | 720 X 490 X 885 |
22 | Διάσταση συσκευασίας | χιλ. | 830 X 900 X 520 |
