Βαθμολογία τρέχουσα: | 630A, 125A | Ονομαστική τάση: | 12KV |
---|---|---|---|
Βαθμό προστασίας: | IP67 | Διαστάσεις: | 400*750*1500 |
Υψηλό φως: | μονωμένος αέριο μηχανισμός διανομής GIS,μέσος μηχανισμός διανομής τάσης |
12kv μέσος μηχανισμός διανομής τάσης, ηλεκτρικός στερεός μηχανισμός διανομής Rmu των MV μόνωσης

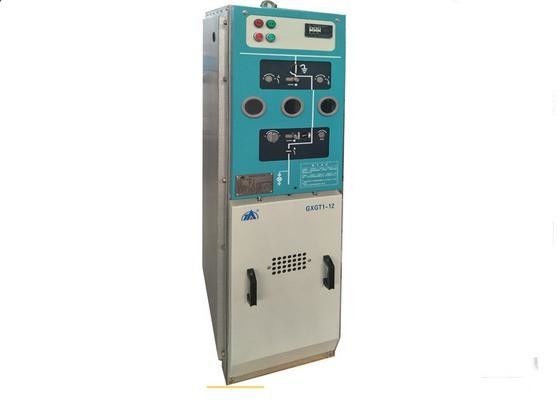

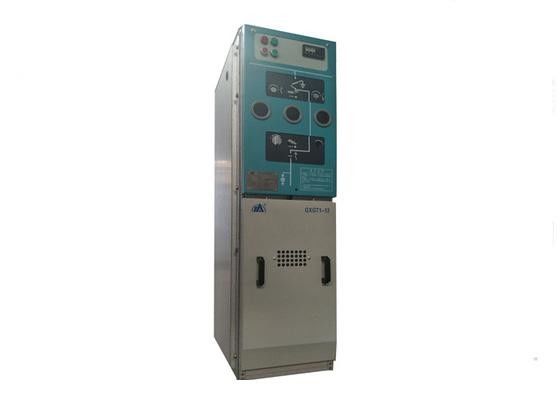

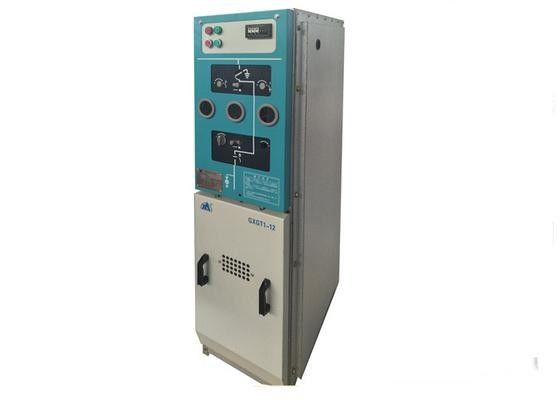

12KV μέσος τάσης μηχανισμός διανομής RMU μόνωσης μηχανισμών διανομής στερεός
Επισκόπηση
GXGT1-12 ο στερεός μηχανισμός διανομής μόνωσης είναι ένας περιβαλλοντικός εξοπλισμός που είναι πλήρως μονωμένος και σφραγισμένος, τα ζωντανά μέρη σφραγίζονται στο μονώνοντας κύλινδρο εποξικής ρητίνης με την επιχωμάτωση του προστατευτικού καλύμματος που χρωματίζεται στην εξωτερική λαστιχένια σφραγίζοντας μπάρα τροφοδότησης επιφάνειας και σιλικόνης. Η βυσματωτή μπάρα τροφοδότησης μόνωσης τύπων στερεά χρησιμοποιείται για να συνδέσει δύο μηχανισμούς διανομής γειτόνων. Ολόκληρος ο μηχανισμός διανομής δεν επηρεάζεται με το εξωτερικό περιβάλλον.
GXGT1-12 ο στερεός μηχανισμός διανομής μόνωσης αποτελείται από τον κενό μηχανισμό διανομής φορτίων, το κενό γραφείο εξοπλισμού συνδυασμού διακόπτης-θρυαλλίδων φορτίων και το κενό γραφείο διακοπτών. Είναι κατάλληλο για το τριφασικό εναλλασσόμενο ρεύμα 10kV, το ενιαίο σύστημα μπαρών τροφοδότησης 50Hz για την αποδοχή και τη διανομή του ενεργειακού εξοπλισμού. Έχει τις λειτουργίες ελέγχου, προστασίας, επίβλεψης και επικοινωνίας για το κύκλωμα. Εφαρμόζεται στον αερολιμένα, τον υπόγειο, τα μεγάλα κτήρια, το δευτεροβάθμιο υποσταθμό και τις βιομηχανικές και επιχειρήσεις μεταλλείας, κ.λπ., ειδικά για τη θέση με το στενά διαστημικά, κακά περιβάλλον, το μεγάλο υψόμετρο και το αίτημα για συντήρηση-ελεύθερο.
S/N | Όνομα | Μονάδα | GXGT1-12 στερεό γραφείο μόνωσης | Διακόπτης φορτίων ενότητας Γ | Συνδυασμένος ενότητα εξοπλισμός Φ | Β διακόπτης ενότητας | ||
1 | Εκτιμημένη τάση | kV | 12 | |||||
2 | 1min η συχνότητα ισχύος αντιστέκεται την τάση (r.m.s) (μεταξύ των φάσεων, στο γήινο σπάσιμο) | kV | 42/48 | |||||
3 | Η ώθηση αστραπής αντιστέκεται την τάση (r.m.s) (μεταξύ των φάσεων, στο γήινο σπάσιμο) | kV | 75/85 | |||||
4 | Εκτιμημένο ρεύμα | Α | 630,1250 | 630 | 125 | 630,1250 | ||
5 | Εκτιμημένη συχνότητα | Hz | 50 | |||||
6 | Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος | Κα | 20,25 | 31.5 | 20,25 | |||
7 | Από το σπάζοντας ρεύμα ελαττωμάτων επιχωμάτωσης φάσης | Κα | 17.3, 21.7 | |||||
8 | Εκτιμημένο ρεύμα χρέωσης καλωδίων | Α | 10 | 25 | ||||
9 | Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το χρόνο διάρκειας ρευμάτων/βραχυκυκλώματος | kA/s | 20,25/4 | 20/4 | 20,25/4 | |||
10 | Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα | Κα | 50,63 | 50 | 50,63 | |||
11 | Εκτιμημένο βραχυκύκλωμα που κάνει τρέχον (αιχμή) | Κα | 50,63 | 50 | 50,63 | |||
12 | Εκτιμημένη λειτουργούσα ακολουθία | Ο-0.3s-κοβάλτιο | ||||||
13 | Εκτιμημένο ρεύμα ανάληψης (μεταφορά) | Α | 3500 | |||||
14 | Μερική απαλλαγή | PC | ≤20 | ≤5 | ≤5 | ≤5 | ||
15 | Μηχανική ζωή | Χρόνοι | 10000 | |||||
16 | Εσωτερική κατηγορία τόξων | IAC |
Κατηγορία AFLR 20kA/0.5s |
|||||
17 | Επίπεδο προστασίας | Ηλεκτρισμένο σώμα που σφραγίζει IP67, θαλαμίσκος IP4X |
