πόρτα γραφείων: | πιάτο κράμα-χάλυβα | περίφραξη: | πλάκα από ανοξείδωτο χάλυβα |
---|---|---|---|
Εκτιμημένο ρεύμα μπαρών τροφοδότησης: | 630/1250A | SF6 ετήσιο ποσοστό διαρροής αερίου: | ≤0.2% |
Υψηλό φως: | μονωμένος αέριο μηχανισμός διανομής GIS,μέσος μηχανισμός διανομής τάσης |

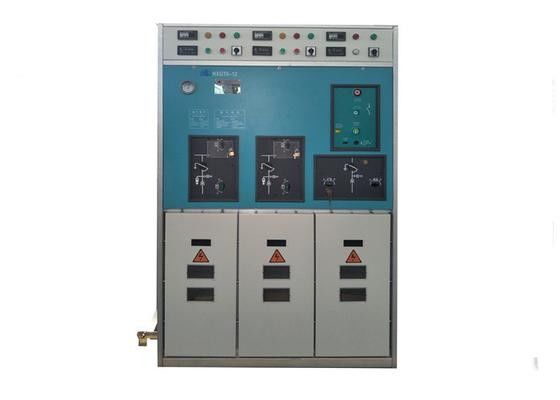

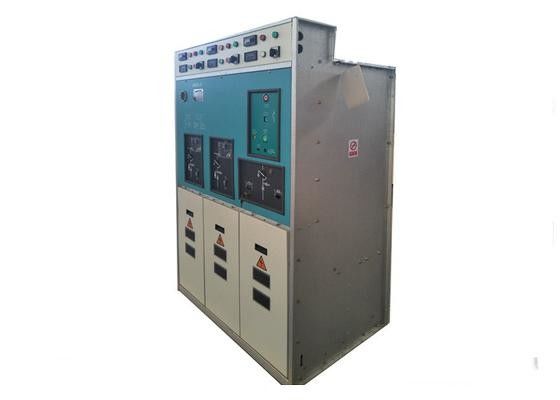

Κύριες μονάδες εσωτερικό αέριο 12KV - μονωμένο μέταλλο δαχτυλιδιών - εσωκλειόμενος μηχανισμός διανομής
Επισκόπηση
Ο μηχανισμός διανομής είναι ένα είδος σύνθετης συσκευής που σφραγίζει όλα τα κύρια κυκλώματα σε μια περίφραξη μετάλλων και παίρνει το αέριο SF6 ως εξάλειψη τόξων και μέσο μόνωσης. Είναι κατάλληλο για την παροχή ηλεκτρικού ρεύματος δικτύων δαχτυλιδιών και το διπλάσιο ακτινοβολεί την παροχή ηλεκτρικού ρεύματος στο δίκτυο παροχής ηλεκτρικού ρεύματος 10kV MV. Χρησιμοποιείται επίσης στην τελική παροχή ηλεκτρικού ρεύματος. Λόγω της χρήσης των αυξήσεων παροχής ηλεκτρικού ρεύματος δικτύων δαχτυλιδιών η αξιοπιστία της παροχής ηλεκτρικού ρεύματος, αυτό χρησιμοποιείται ειδικά στις ορυκτές εγκαταστάσεις, περιοχή κατοικιών, σχολεία, πάρκα, και ούτω καθεξής για τη διανομή δύναμης και τον έλεγχο. Επιπλέον, λόγω της κατάλληλων σύνδεσης και της εγκατάστασής του, ο μικρός όγκος, αυτό χρησιμοποιείται επίσης στον υποσταθμό ως εξοπλισμός υψηλής τάσης στην αρχική πλευρά.
Δομή και αρχή
RMU αποτελείται γενικά από τρία διαμερίσματα. (Εάν είναι απαραίτητο, μπορεί επίσης να γίνει για να έχει ένα διαμέρισμα, δύο διαμερίσματα, τρία διαμερίσματα ή περισσότεροι, και μπορεί επίσης να συνδυαστεί από την μπάρα τροφοδότησης επέκτασης). Τα αρχικά στοιχεία βρίσκονται σε μια εσωκλειόμενη περίφραξη που ενώνεται στενά από το πιάτο ανοξείδωτου με ένα πάχος 3mm. Μέσα στην περίφραξη, υπάρχει αέριο SF6 με μια πίεση 0.04Mpa, η οποία χρησιμοποιείται ως μέσο για την τόξο-εξάλειψη και τη μόνωση. Η πίεση αερίου μέσα στη gas-filled περίφραξη ελέγχεται από το μετρητή πίεσης. Εκτός από τη gas-filled περίφραξη, άλλα μέρη της περίφραξης χρησιμοποιούνται για την εγκατάσταση και τον καθορισμό της gas-filled περίφραξης. Εκείνα τα συστατικά που δεν είναι μέσα στο αέριο – γεμισμένη περίφραξη βρίσκονται ή εγκαθίστανται μέσα σε αυτό το γραφείο. Αυτό το μέρος του γραφείου γίνεται από το υψηλής ποιότητας πιάτο χάλυβα ψευδάργυρου που ντύνεται με το αργίλιο, το οποίο είναι από τον ψηφιακός-ελεγχόμενο εξοπλισμό επεξεργασίας μετάλλων σε φύλλα και συνδεμένος από τα υψηλής αντοχής μπουλόνια και τα καρύδια. Η πόρτα του γραφείου γίνεται από την υψηλή ποιότητα και τελειωμένος από τον πλαστικό ψεκασμό ή το δραστήριο επίστρωμα.
1. RMU αποτελείται από τη δεξαμενή αερίου, διαμέρισμα μηχανισμών, διαμέρισμα καλωδίων, διαμέρισμα οργάνων, μπάρα τροφοδότησης επέκτασης, και ούτω καθεξής. Στο πίσω μέρος της δεξαμενής αερίου, υπάρχει μια explosionproof συσκευή (που δεν παρουσιάζεται στην εικόνα). Όταν η εσωτερική πίεση τόξων είναι πάρα πολύ μεγάλη, το υψηλό αέριο μέσα στη δεξαμενή θα απελευθερωθεί από την πλάτη του γραφείου μέσω της explosionproof συσκευής, η οποία αποφεύγει τη ζημιά στους χειριστές.
2. Η δομή του διακόπτη φορτίων είναι τύπος υδατοπτώσεων τόξων, με την ισχυρή δυνατότητα της εξάλειψης τόξων.
3. Το δωμάτιο διακοπτών θρυαλλίδων και φορτίων διαμορφώνει το κύκλωμα προστασίας του μετασχηματιστή. Το ρεύμα HV που περιορίζει τη θρυαλλίδα εγκαθίσταται στην πετώντας μονώνοντας περίφραξη εποξικής ρητίνης. Όταν η θρυαλλίδα καίει έξω, η καρφίτσα πυρκαγιών σκάει επάνω και ο διακόπτης φορτίων ανοίγει.
4. Το διαμέρισμα μηχανισμών είναι στο μέτωπο του RMU. Σε κάθε κύκλωμα λειτουργίας, το φορτίο και ο διακόπτης είναι όλοι εξοπλισμένοι με το χειρωνακτικό (ή μηχανή) μηχανισμό ελέγχου άνοιξη χρέωσης, και ο three-position διακόπτης disconnector και γης είναι εξοπλισμένος με το χειρωνακτικό μηχανισμό ελέγχου άνοιξη χρέωσης. Υπάρχει κρατικός δείκτης διακοπτών. Ο Three-position μηχανισμός λειτουργίας διακοπτών disconnector και γης εγκαθίσταται με το λουκέτο που μπορεί να χρησιμοποιηθεί για να αποτρέψει το misoperation του αναρμόδιου προσωπικού όταν δεν είναι ο εξοπλισμός σε λειτουργία. Υπάρχει «συσκευή συναρμολογήσεων προστασίας πέντε» στη λειτουργία του φορτίου η διακόπτης-γη-διακόπτης-πόρτα του δωματίου καλωδίων, διακόπτης-τρεις-θέση κυκλωμάτων η disconnector-πόρτα του δωματίου καλωδίων.
Στοιχείο | μονάδα | Παράμετρος | |||
Εκτιμημένη τάση | KV | 12,24 | |||
Εκτιμημένο ρεύμα μπαρών τροφοδότησης | Α | 630,1250 | |||
Εκτιμημένο ρεύμα | Α | 630 | |||
Εκτιμημένη συχνότητα 1min | Hz | 50/60 | |||
Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα | Κα | 20/4,25/2 | |||
Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα | Κα | 50,63 | |||
Εκτιμημένο βραχυκύκλωμα που κάνει τρέχον | Κα | 50,63 | |||
Εκτιμημένο ρεύμα του μηχανισμού διανομής φορτίων με το καλώδιο θρυαλλίδων | Α | 100 | |||
Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος
|
θρυαλλίδα | Κα | 31.5 | ||
Διακόπτης | Κα | 20,25 | |||
1min δύναμη η συχνότητα αντιστέκεται τάση |
(φάση στη φάση που αλέθεται/το χάσμα)
|
KV | 42/48,65/79 | ||
ώθηση αστραπής αντισταθείτε την τάση (τιμή κορυφής) |
(φάση στη φάση που αλέθεται) (φάση στο φάση--έδαφος φάσης | KV | 75/85,125/145 | ||
Αντίσταση κυκλωμάτων | Μηχανισμός διανομής φορτίων | μΩ | 130 | ||
Σύνθετο γραφείο συσκευών (να μην περιλάβει την αντίσταση θρυαλλίδων) | μΩ | 250 | |||
Γραφείο SF6 διακοπτών | μΩ | 140 | |||
SF6 εκτιμημένη πίεση αερίου (πίεση μετρητών 20ºC) |
MPA | 0,04 | |||
SF6 ετήσιο ποσοστό διαρροής αερίου | ≤0.2% | ||||
Βαθμός προστασίας (γεμισμένη αέριο περίφραξη) | IP67 |
