| λύση: | 100% Cooper | Ικανότητας: | 6300-63000kVA |
|---|---|---|---|
| Άνεμος τύπος: | Δύο-τυλίγοντας μετασχηματιστής | Μετατροπέας βρυσών: | στο φορτίο και από το φορτίο |
| Υψηλό φως: | Μετασχηματιστής τύπων πετρελαίου,μετασχηματιστής μετάδοσης δύναμης |
||

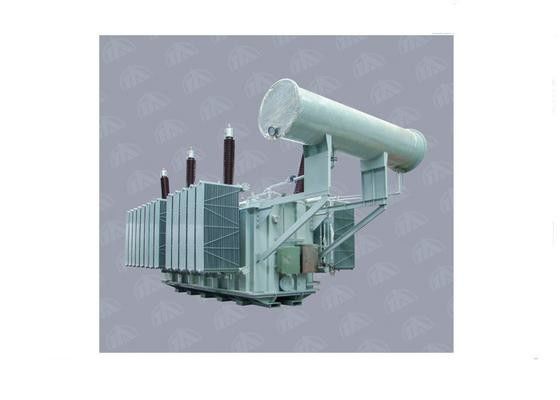

110KV - 220KV στο μετασχηματιστή μετάδοσης δύναμης μετατροπέων βρυσών φορτίων
Επισκόπηση:
Ο μετασχηματιστής 220kV υιοθέτησε την πλήρη διπλώνοντας δομή δεξαμενών πιάτων του μετασχηματιστή 110kV, που καθιστά τη δομή του λογικότερη, ευκολότερη για την εγκατάσταση περιοχών και την επιθεώρηση συνδυάζοντας την εμπειρία μας σχεδίου και κατασκευής πολύς-έτους, η αξιοπιστία και η απόδοση του προϊόντος έχουν φθάσει στο διεθνές προηγμένο επίπεδο.
Μέσω της συνεχών βελτίωσης και της αλλαγής, τα προϊόντα μας είναι με τα χαρακτηριστικά της χαμηλής απώλειας, χαμηλού θορύβου, χαμηλή μερική απαλλαγή, το υψηλό βραχυκύκλωμα αντιστέκεται την ικανότητα, υψηλή σύνθετη αντίσταση, και πλήρως - εσωκλειόμενη δομή. Η σειρά καλύπτει το ο-τύλιγμα και τρία του TW - άνεμος από-κυκλωμάτων μετασχηματιστής δύναμης βρυσών μεταβαλλόμενος, στο μεταβαλλόμενο μετασχηματιστή βρυσών φορτίων και τον βρύση-μεταβαλλόμενο αυτόματο μετασχηματιστή.
S10 βρύση-μεταβαλλόμενος μετασχηματιστής μη-διέγερσης σειράς 110kV διπλός άνεμος
| Τύπος | Τάση και σειρά βρυσών | Σύνδεση |
No-load απώλεια (KW) |
Απώλεια φορτίων (KW) |
No-load ρεύμα (%) |
Impendence (%) |
Διάσταση LxWxH (χιλ.) |
|
| HV | LV | |||||||
| S (Φ) 10-6300/110 | 110 115 121 132 ±2 x2.5% |
6.3 6.6 10.5 11 |
YNd11 |
8 | 34 | 0,65 | 10.5 |
4090 X 2980 X 4750 |
| S (Φ) 10-8000/110 | 9.5 | 42 | 0,65 | 4140 X 3020 X 4780 | ||||
| S (Φ) 10-10000/110 | 11.2 | 48.5 | 0,64 | 4380 X 3080 X 4780 | ||||
| S (Φ) 10-12500/110 | 12.1 | 59 | 0,55 | 4700 X 4200 X 5000 | ||||
| S (Φ) 10-16000/110 | 16.0 | 73 | 0,5 | 3710 X 2880 X 4420 | ||||
| S (Φ) 10-20000/110 | 18.5 | 86 | 0,5 | 5250 X 3937 X 4260 | ||||
| S (Φ) 10-25000/110 | 21.3 | 98 | 0,5 | 5280 X 3980 X 4270 | ||||
| S (Φ) 10-31500/110 | 24.2 | 120 | 0,47 | 5300 X 4060 X 4310 | ||||
| S (Φ) 10-40000/110 | 29.3 | 139 | 0,47 | 5410 X 4150 X 4330 | ||||
| S (Φ) 10-50000/110 | 36 | 180 | 0,5 | 5900 X 4380 X 6100 | ||||
| S (Φ) 10-63000/110 | 40 | 217 | 0,5 | 6810 X 4520 X 5885 | ||||
| S (Φ) 10-75000/110 | 48 | 246 | 0,5 | 5970 X 4600 X 6500 | ||||
| S (FP) 10-75000/110 | 39.2 | 248 | 0,5 | 6420 X 4437 X 6356 | ||||
| S (FP) 10-80000/110 | 51.9 | 273 | 0,5 | 6980 X 4390 X 6435 | ||||
| S (FP) 10-90000/110 | 53.2 | 283 | 0,4 | 12440 X 5200 X 6700 | ||||
| S (FP) 10-150000/110 | 15.75 | 79.2 | 420 | 0,4 | 9410 X 3450 X 6213 | |||
| S (FP) 10-240000/110 | 13.8 | 141 | 601 | 0,4 | 8500 X 5750 X 6400 | |||
Τύπος |
Τάση και σειρά βρυσών | Σύνδεση | No-load απώλεια (KW) |
Απώλεια φορτίων (KW) |
No-load ρεύμα (%) |
Impendence (%) |
Διάσταση Λ xW xH (χιλ.) |
|
| HV | LV | |||||||
| S (Φ) Z10-6300/110 | 110 115 121 132 ±8 Χ 1.25% |
6.3 6.6 10.5 11. |
YNd11 |
8.5 | 35 | 0,55 | 10.5 |
4940 X 3710 X 4620 |
| S (Φ) Z10-8000/110 | 10.5 | 43 | 0,55 | 5010 X 3770 X 4680 | ||||
| S (Φ) Z10-10000/110 | 12 | 50 | 0,55 | 5040 X 3810 X 4730 | ||||
| S (Φ) Z10-12500/110 | 14.5 | 59 | 0,55 | 5100 X 3870 X 4760 | ||||
| S (Φ) Z10-16000/110 | 16.4 | 70 | 0,5 | 5160 X 3900 X 4810 | ||||
| S (Φ) Z10-20000/110 | 18.9 | 86 | 0,5 | 5760 X 3780 X 4730 | ||||
| S (Φ) Z10-25000/110 | 22.6 | 101 | 0,5 | 5820 X 3840 X 4790 | ||||
| S (Φ) Z10-31500/110 | 26.4 | 117 | 0,45 | 6320 X 4035 X 5160 | ||||
| S (Φ) Z10-40000/110 | 32.6 | 142 | 0,4 | 6550 X 4670 X 5740 | ||||
| S (Φ) Z10-50000/110 | 34.6 | 179 | 0,4 | 6270 X 4560 X 5865 | ||||
| S (Φ) Z10-63000/110 | 39 | 217 | 0,4 | 6320 X 4610 X 5930 | ||||
