Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομαστική τάση: | 24kV | Βαθμολογία τρέχουσα: | 1250/2000/2500 |
|---|---|---|---|
| Βαθμός προστασίας: | IP67 | Εκτιμημένο σπάζοντας ρεύμα: | 20 25 31,5 |
| Εκτιμημένη συχνότητα: | 50/60HZ | CubicleType: | Γ-GIS |
| Υψηλό φως: | ηλεκτρικός μηχανισμός διανομής υψηλής τάσης,μονωμένος αέριο μηχανισμός διανομής |
||

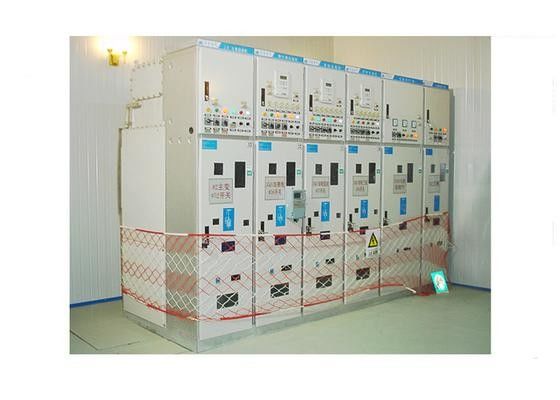

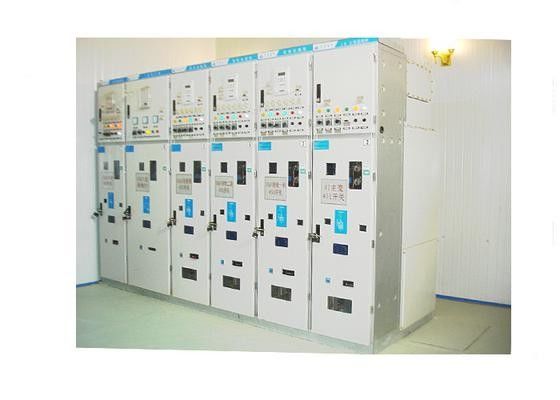

Μέταλλο τύπων θαλαμίσκων γ-GIS 24kV - ντυμένος μονωμένος αέριο μηχανισμός διανομής με VCB
Γενικός:
Ο metai-ντυμένος μηχανισμός διανομής αερίου lndoor XGN49Series lnsulatlon (εφεξής αποκαλούμενος γ-GlS) είναι ένας υψηλός - το ποιοτικό προϊόν που το πέλμα ομοσπονδίας βιομηχανίας δύναμης της Κίνας συστήνει την τεχνολογία από την εταιρία βιομηχανίας ηλεκτρικού εξοπλισμού της Κορέας Rijin και ανταποκρίνεται στα κινεζικά πρότυπα GB/T11022-1999 και GB3906-2006C-GlS, έχει τα χαρακτηριστικά της υψηλής αξιοπιστίας, απαλλαγμένα από τη συντήρηση και τη μικρή περιοχή κάλυψης.
Σκοπός:
Το GIS είναι κατάλληλο για τις εγκαταστάσεις παραγωγής ενέργειας, τον υποσταθμό, το συνδυασμένους υποσταθμό και το σύστημα ηλεκτρικής δύναμης, το οποίο είναι τριφασική εσωτερική ενιαία μπάρα τροφοδότησης εναλλασσόμενου ρεύματος και τεμαχισμός της ενιαίας μπάρας τροφοδότησης με 50Hz, εκτιμημένη 35kV τάση, που χρησιμοποιείται για να ελέγξει, να δεχτεί και να διανείμει τη ηλεκτρική δύναμη.
Περιβαλλοντικές συνθήκες υπηρεσιών:
1. Θερμοκρασία αέρα: Max: +40, λ.: -25 (ο μέσος όρος είναι όχι περισσότερο από 35 σε 24 ώρες)
2. Ύψος επάνω από τη θάλασσα - επίπεδο: <>
3. Υγρασία αέρα:
Η μέση σχετική υγρασία που μετριέται σε 24 ώρες είναι όχι περισσότερο από 95%,
Η μέση σχετική υγρασία το μήνα είναι όχι περισσότερο από 90%,
η μέση πίεση υδρατμών που μετριέται σε 24 ώρες είναι όχι περισσότερο από 2.2kPa,
η μέση πίεση υδρατμών το μήνα είναι kPa όχι περισσότερο από 1,8.
4. Χωρίς συχνή βαριά δόνηση.
Παράμετροι:
| Όνομα | Μονάδα | Παράμετροι | |
| Εκτιμημένη τάση | kV | 24 | |
| Εκτιμημένο ρεύμα | Α | 1250 2000 2500 | |
| Εκτιμημένη συχνότητα | Hz | 50/60 | |
| Η εκτιμημένη συχνότητα ισχύος αντιστέκεται την τάση (1min) | Μεταξύ των φάσεων, φάση στη γη | kV | 65 |
| Απόσταση μόνωσης | KV | 79 | |
| Η εκτιμημένη ώθηση αστραπής αντιστέκεται την τάση | Μεταξύ των φάσεων, φάση στη γη | kV | 125 |
| Στο ανοικτό χάσμα | 145 | ||
| Η δευτεροβάθμια συχνότητα ισχύος κυκλωμάτων αντιστέκεται την τάση (1min) | Β | 2000 | |
| Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος | Κα | 20 25 31,5 | |
| Εκτιμημένο βραχυκύκλωμα που κάνει τρέχον | Κα | 50 63 80 | |
| Εκτιμημένος βραχυπρόθεσμος αντιστέκεται τρέχον 4S | kA/S | 20/4 25/4 31.5/4 | |
| Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα | Κα | 50 63 80 | |
| Κατηγορία προστασίας περιφράξεων (θαλαμίσκος πληθωρισμού Shell/LV αέρα) | IP67/IP4X | ||
| Κύρια αντίσταση κυκλωμάτων κάθε φάση | μΩ | ≤250 | |
| Εκτιμημένη λειτουργούσα πίεση του αερίου SF6 (πίεση διαμετρημάτων για 20ºC) | MPA | 0,05 | |
| Ελάχιστη λειτουργούσα πίεση του αερίου SF6 (πίεση διαμετρημάτων για 20ºC) | MPA | 0,03 | |
| SF6 ετήσιο ποσοστό διαρροής αερίου αερίου | % | ≤0.5 | |
| Το βοηθητικό κύκλωμα εκτίμησε τη λειτουργούσα τάση | Β | DC110/220, AC220 | |
| Διάσταση περιφράξεων (Width*Depth*Height) | χιλ. |
600*1300*2350 (800*1600*2550) |
|
