Αρχική Σελίδα ΠροϊόνταΒυθισμένος πετρέλαιο μετασχηματιστής δύναμης

Από - μετασχηματιστής βυθισμένο πετρέλαιο 10kv διανομής δύναμης μετατροπέων βρυσών φορτίων

Κίνα Ningbo Tianan (Group) Co.,Ltd. Πιστοποιήσεις
Κίνα Ningbo Tianan (Group) Co.,Ltd. Πιστοποιήσεις
Είμαι Online Chat Now

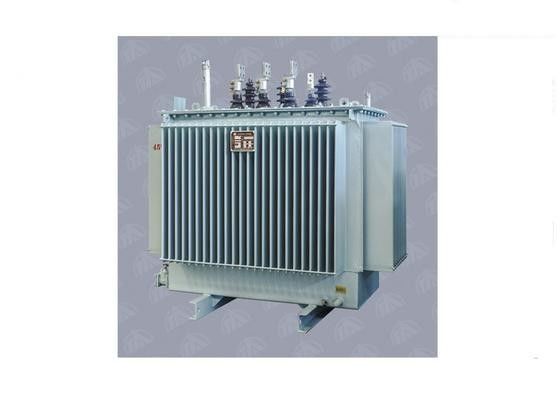

Από - μετασχηματιστής βυθισμένο πετρέλαιο 10kv διανομής δύναμης μετατροπέων βρυσών φορτίων

Off - Load Tap Changer Power Distribution Transformer Oil Immersed 10kv
Off - Load Tap Changer Power Distribution Transformer Oil Immersed 10kv

Μεγάλες Εικόνας :  Από - μετασχηματιστής βυθισμένο πετρέλαιο 10kv διανομής δύναμης μετατροπέων βρυσών φορτίων

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Tianan Electric
Πιστοποίηση: CESI,ISO,IEEE,IEC
Αριθμό μοντέλου: S9, S10
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 ομάδα
Τιμή: Pending
Συσκευασία λεπτομέρειες: Γυμνό
Χρόνος παράδοσης: 60 ημέρες
Όροι πληρωμής: T/T, L/C, D/A, D/P
Δυνατότητα προσφοράς: 5000pcs
Λεπτομερής Περιγραφή Προϊόντος
Τάση ύψους: 6/6.3/10kv Χαμηλή τάση: 0.4kV
Ικανότητας: 30--2000kVA πετρέλαιο: Υψηλής ποιότητας ορυκτέλαιο
Υψηλό φως:

μετασχηματιστής μετάδοσης δύναμης

,

Μετασχηματιστής τύπων πετρελαίου

10kV πετρέλαιο που βυθίζεται μακριά - μετασχηματιστής διανομής δύναμης μετατροπέων βρυσών φορτίων



Γενικός:

11KV οι μετασχηματιστές κατηγορίας χρησιμοποιούνται ευρέως στους σταθμούς μετάδοσης δύναμης και διανομής, εγκαταστάσεις βιομηχανίας, μονάδα το (GSU) οργάνωσης παραγωγής. Έχουν το χαρακτηριστικό της υψηλής αποδοτικότητας, της χαμηλών απώλειας και της συντήρησης ελεύθερων.



Δομικά χαρακτηριστικά γνωρίσματα:

► Πυρήνας σιδήρου
Ο πυρήνας σιδήρου αποτελείται από το ελασματοποιημένο εν ψυχρώ προσανατολισμένο προς το σιτάρι φύλλο χάλυβα πυριτίου. Οι ελασματοποιήσεις κόβονται στο μήκος στο GEORG περικοπή-στη γραμμή μήκους με την βήμα-περιτύλιξη που κόβονται και τις αυτόματες λειτουργίες συσσώρευσης. Η πολλαπλών βημάτων δομή ελασματοποίησης μπορεί να μειώσει την απώλεια και το θόρυβο. Το φύλλο χάλυβα στα άκρα πυρήνων και οι ζυγοί στερεώνονται μαζί από τους glass-epoxy δεσμούς.
► Τύλιγμα
Υψηλός - η ποιότητα που σμαλτώνεται ή που καλύπτεται έγγραφο χαλκός χρησιμοποιείται ως αγωγός, το τύλιγμα έγινε ως τύπος τυμπάνων, σπειροειδής τύπος, βελτιωμένος σπειροειδής τύπος, συνεχής τύπος και τύπος για να εξασφαλίσει τη δύναμη μόνωσης. Τυποποιημένα να δέσουν με ταινία είναι ±2*2.5%of το τύλιγμα HV.

► Δεξαμενή
Η δεξαμενή, η κάλυψη και conservator είναι
γίνοντας από το ζαρωμένο πιάτο χάλυβα. Για τους μικρούς μετασχηματιστές, χρησιμοποιούμε μια βαθιά δεξαμενή και μια κάλυψη, αλλά για τους μεγαλύτερους μετασχηματιστές, κατασκευάζουμε τον τύπο κουδουνιών. Η ζαρωμένη κατασκευή είναι ένας αποτελεσματικός τρόπος για την ψύξη δί ελαίου.
► Πετρέλαιο μόνωσης
Τις δεξαμενές γεμίζουν με υψηλό - το ορυκτέλαιο ποιοτικού βαθμού σύμφωνα με IEC296 και αυτό είναι PCB και PCT ελεύθερα. Το πετρέλαιο χρησιμοποιείται για να βοηθήσει το μετασχηματιστή. Χρησιμοποιείται επίσης παρέχει μέρος της ηλεκτρικής μόνωσης μεταξύ των εσωτερικών ζωντανών μερών.
►Tap μετατροπέας
Οι μετατροπείς βρυσών χρησιμοποιούνται για να ρυθμίσουν την τάση παραγωγής των μετασχηματιστών στα απαραίτητα επίπεδα. Επιτυγχάνουμε αυτό με την αλλαγή των αναλογιών του μετασχηματιστή στο σύστημα με την αλλαγή του αριθμού στροφών στο τύλιγμα HV. Οι μετατροπείς βρυσών μπορούν να είναι στο φορτίο (OLTC) ή από το φορτίο (OCTC).
► Συνέλευση
Ο πυρήνας και windings που συγκεντρώνονται μαζί από το ενεργό μέρος του μετασχηματιστή. Το ενεργό σώμα που συγκεντρώθηκε με το πολυ-windings και την ίδια ξηρά μέθοδο πίεσης που υιοθετήθηκαν, βελτίωσε αποτελεσματικά την ηλεκτρική δύναμη και τη δυνατότητα να βραχυκυκλώσει την αντίσταση



Τεχνικά στοιχεία των χαρακτηριστικών προϊόντων



Τύπος Εκτίμηση
KVA
-φορτίο
απώλεια
(ψ)
Φορτίο
απώλεια
(ψ)
Ι
(%)
UK
(%)
Διάσταση (χιλ.) Βάρος
(κλ)
α β γ
S9-μ-50/11 50 170 870 2.0 4.0 1215 660 1170 430
S9-μ-250/11 250 560 3050 1.2 4.0 1190 815 1370 1115
S9-μ-400/11 400 800 4300 1.0 4.0 1515 770 1580 1380
S9-μ-500/11 500 960 5050 1.0 4.0 1635 840 1610 1600
S9-μ-1000/11 1000 1700 10300 0,7 4.5 1960 1095 1960 2860
S9-μ-2500/11 2500 3300 23000 0,55 5.5 2230 2305 2445 5660
S10-μ-30/10 30 110 600 1.8 4.0 870 645 1025 310
S10-μ-50/10 50 140 870 1.7 4.0 1090 650 1080 395
S10-μ-80/10 80 200 1250 1.6 4.0 1140 675 1110 490
S10-μ-100/10 100 240 1500 1.5 4.0 1185 690 1130 560
S10-μ-125/10 125 280 1800 1.4 4.0 1205 710 1180 670
S10-μ-160/10 160 340 2200 1.3 4.0 1255 720 1200 780
S10-μ-200/10 200 400 2600 1.2 4.0 1295 740 1215 875
S10-μ-250/10 250 470 3050 1.1 4.0 1340 755 1260 1115
S10-μ-315/10 315 560 3650 1.0 4.0 1400 770 1320 1280
S10-μ-400/10 400 680 4300 0,9 4.0 1500 860 1400 1490
S10-μ-500/10 500 810 5150 0,9 4.0 1575 895 1430 1740
S10-μ-630/10 630 1020 6200 0,8 4.5 1660 930 1545 2110
S10-μ-800/10 800 1190 7500 0,7 4.5 1830 1070 1590 2625
S10-μ-1000/10 1000 1450 10300 0,6 4.5 1935 1175 1685 2860
S10-μ-1250/10 1250 1650 12000 0,6 4.5 1960 1170 1730 3330
S10-μ-1600/10 1600 2040 14500 0,5 4.5 2325 1220 2120 3765
S10-μ-2000/10 2000 2140 17820 0,5 4.5 2395 1260 2225 4530



Από - μετασχηματιστής βυθισμένο πετρέλαιο 10kv διανομής δύναμης μετατροπέων βρυσών φορτίων 0
