Δομή: | ανακλήσιμος εσωκλειόμενος τύπος | Ονομαστική τάση: | 3.6KV, 7.2KV, 12kV |
---|---|---|---|
Εκτιμημένο ρεύμα κύριου busuar: | 630~4000A | σημαντική αντίσταση βρόχων: | ≤400 |
Υψηλό φως: | μονωμένος αέριο μηχανισμός διανομής GIS,μέσος μηχανισμός διανομής τάσης |

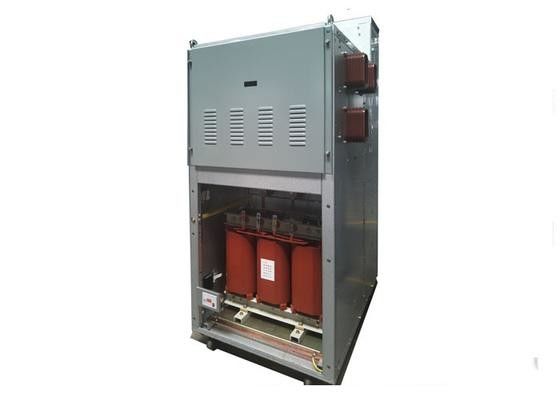

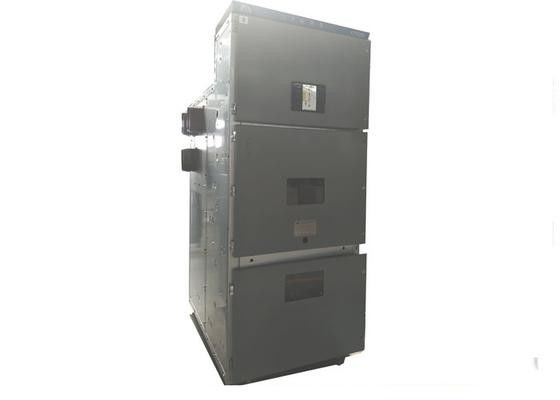

Εσωτερικό μετακινούμενο εναλλασσόμενο ρεύμα Meta ντυμένος και εσωκλειόμενος μέταλλο μηχανισμός διανομής λ
Επισκόπηση
Σαν συσκευή ελέγχου μετάδοσης δύναμης και διανομής, μέταλλο-ντυμένος και μέταλλο-εσωκλειόμενος μηχανισμός διανομής εναλλασσόμενου ρεύματος KYN28A-12 ο εσωτερικός μετακινούμενος είναι κατάλληλος για το τριφασικό πλέγμα δύναμης εναλλασσόμενου ρεύματος 50Hz 12kV σε ένα ύψος όχι περισσότεροι από 1000m.
Χαρακτηριστικά γνωρίσματα προϊόντων
(1) η δομή σωμάτων συνδέεται με το AI-ZN-καλυμμένο φύλλο χάλυβα, το οποίο υποβλήθηκε στις επαναλαμβανόμενες δυνάμεις ακρών.
(2) όλος ο εξοπλισμός μπορεί να χρησιμοποιηθεί όταν κλείνουν την πόρτα γραφείων.
(3) η κατοικία γραφείων σφραγίζεται πλήρως για να αποτρέψει sundries και τα παράσιτα και ο βαθμός προστασίας του είναι IP4X. Εκτός αυτού, ο βαθμός προστασίας διαμερίσματος χειραμαξών, διαμερίσματος μπαρών τροφοδότησης, διαμερίσματος καλωδίων και διαμερίσματος οργάνων ηλεκτρονόμων είναι IP2X.
(4) το απλό και αποτελεσματικό κλείδωμα μπορεί να αποτρέψει το misoperation. Η τέλεια «πέντε-αντι» ενδασφαλίζοντας συσκευή παρέχει την αξιόπιστη προστασία ασφάλειας για τους χειριστές εξοπλισμού.
(5) ο διακόπτης μπορεί να αντικατασταθεί κατά τρόπο αρκετά απλό με τις ανταλλάξιμες χειράμαξες. VT19 και ο εισαγόμενος κενός διακόπτης VD4 παρέχεται.
(6) ο κενός διακόπτης και λειτουργών μηχανισμός του στο υψηλό διαμέρισμα χρειάζονται μόνο λίγη συντήρηση.
(7) το γραφείο μπορεί να εγκατασταθεί ενάντια στον τοίχο για να σώσει το διάστημα.
(8) η δευτεροβάθμια γραμμή στερεώνεται στον αγωγό καλωδίωσης του μεγάλου μεγέθους, το οποίο είναι εύκολο να συνδεθεί.

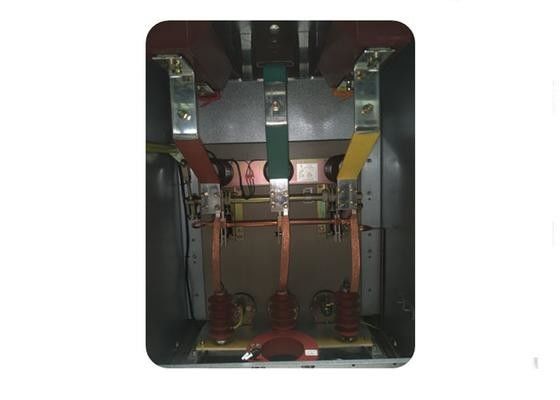

(9) η μέσος-καθορισμένη δομή παρέχει το μεγάλο διάστημα για το διαμέρισμα καλωδίων που συνδέεται με τα πολυ-καλώδια.
(10) η εγκατάσταση του διαμερίσματος καλωδίων μπορεί να παρατηρηθεί εύκολα μέσω του παραθύρου επιθεώρησης επιτροπής.
(11) το διαμέρισμα καλωδίων και το δευτεροβάθμιο διαμέρισμα οργάνων εγκαθίστανται ανεξάρτητα με να στηρίξουν την μπάρα τροφοδότησης με την καλή επαφή με τα γραφεία.
Τεχνικές παράμετροι
Αριθ. | Στοιχείο | Μονάδα | Παράμετρος | |
1 | Εκτιμημένη τάση | kV | 3.6, 7.2, 12 | |
2 | Εκτιμημένο ρεύμα | Α | 630,1250,1600,2000,2500,3150,4000 | |
3 | Η εκτιμημένη δύναμη-συχνότητα βραχυπρόθεσμη αντιστέκεται την τάση | Φάση στη φάση, φάση στη γη | kV | 42 |
Απομόνωση της απόστασης | kV | 48 | ||
4 | Η εκτιμημένη ώθηση αστραπής αντιστέκεται την τάση | Φάση στη φάση, φάση στη γη | kV | 75 |
Απομόνωση της απόστασης | kV | 85 | ||
5 | Εκτιμημένο δυναμικό ρεύμα (αιχμή) | Κα | 40,50,63,80,100,125,130 | |
6 | Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα (4s, εικονική αξία) | Κα | 16,20,25,31.5, 40,50 | |
7 | Εκτιμημένη συχνότητα | Hz | 50 | |
8 | Σπάσιμο των χρόνων του εκτιμημένου σπάζοντας ρεύματος βραχυκυκλώματος | Χρόνοι | 30 | |
9 | Εκτιμημένος θερμικός χρόνος | s | 4 | |
10 | Μηχανική ζωή | Χρόνοι | 30000 | |
11 | Γενική διάσταση (πλάτος ×Height ×Depth) | χιλ. |
800(1000) ×2300×1500(1600/1700) |
