| Δομή: | ανακλήσιμος εσωκλειόμενος τύπος | Ονομαστική τάση: | 3.6, 7.2, 12kV |
|---|---|---|---|
| Εκτιμημένο ρεύμα κύριου busuar: | 630~4000A | σημαντική αντίσταση βρόχων: | ≤400 |
| Υψηλό φως: | μονωμένος αέριο μηχανισμός διανομής GIS,μέσος μηχανισμός διανομής τάσης |
||

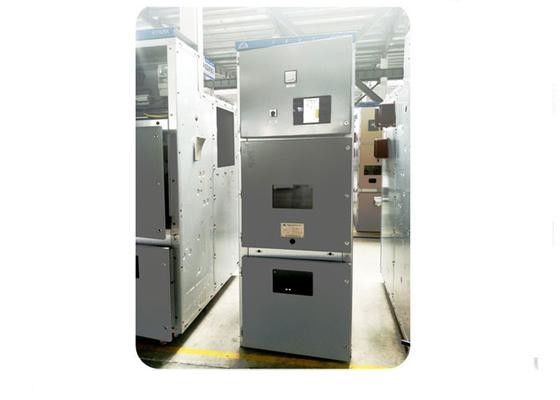

12KV μέσος - τοποθετήστε το μηχανισμό διανομής εναλλασσόμενου ρεύματος διανομής ηλεκτρικής δύναμης
Επισκόπηση
KYN28A-12Seiries εσωτερικοί μηχανισμός διανομής/γραφείο μετάλλων εναλλασσόμενου ρεύματος ντυμένοι. Είναι κατάλληλο για την τριφασική εκτιμημένη εναλλασσόμενο ρεύμα τάση 12KV, εκτίμησε το ηλεκτρικό σύστημα συχνότητας 50Hz για να λάβει και να διανείμει την ηλεκτρική ενέργεια και για να ελέγξει, να προστατεύσει και να επιτηρήσει το κύκλωμα.
Ανταποκριθείτε στα πρότυπα: Μέταλλο-εσωκλειόμενος εναλλασσόμενο ρεύμα μηχανισμός διανομής 3-35KV GB3906-97, υψηλής τάσεως γενικοί τεχνικοί όροι μηχανισμών διανομής GB11022-89, μέταλλο-εσωκλειόμενοι μηχανισμός διανομής IEC298 (1990) εναλλασσόμενο ρεύμα και εξοπλισμός ελέγχου με την εκτιμημένη τάση επάνω από 1kv και 50kv ή κατωτέρω.
Εφαρμογή
Ο ανακλήσιμος εσωκλειόμενος μηχανισμός διανομής 12KV χρησιμοποιείται κυρίως στις εγκαταστάσεις παραγωγής ενέργειας, τις μικρού και μεσαίου μεγέθους γεννήτριες δύναμης, τις βιομηχανικές και επιχειρήσεις μεταλλείας, και τους δευτεροβάθμιους υποσταθμούς του ηλεκτρικού συστήματος για τη λήψη δύναμης, τη μετάδοση δύναμης, και το ξεκίνημα της μεγάλου μεγέθους υψηλής τάσεως μηχανής προκειμένου να εφαρμοστούν ο έλεγχος, η προστασία, και το όργανο ελέγχου.
Παράμετρος
|
Αριθ. |
Στοιχείο |
μονάδα |
Παράμετρος |
|
|
1 |
Εκτιμημένη τάση |
KV |
12 |
|
|
2 |
Η κύρια μπάρα τροφοδότησης εκτίμησε το ρεύμα |
Α |
630 |
|
|
3 |
Εκτιμημένο ρεύμα |
Α |
630 |
|
|
4 |
Εκτιμημένη συχνότητα |
Hz |
50 |
|
|
5 |
Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα |
Κα |
20 |
|
|
6 |
Εκτιμημένος συνεχής χρόνος λίγος χρόνου |
S |
4 |
|
|
7 |
Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα |
Κα |
50/125 |
|
|
8 |
Εκτιμημένο βραχυκύκλωμα που κάνει τρέχον |
Κα |
50 |
|
|
9 |
Εκτιμημένο ενεργό σπάζοντας ρεύμα φορτίων |
Α |
630 |
|
|
10 |
Εκτιμημένο κλειστό σπάζοντας ρεύμα βρόχων |
Α |
630 |
|
|
11 |
Εκτιμημένο σπάζοντας ρεύμα καλώδιο-χρέωσης |
Α |
10 |
|
|
12 |
Ο διακόπτης επιχωμάτωσης που εκτιμάται |
Κα |
20 |
|
|
13 |
Στηρίζοντας το διακόπτη που εκτιμάται |
S |
4 |
|
|
14 |
Στηρίζοντας το διακόπτη που εκτιμάται |
Κα |
50 |
|
|
15 |
Επίπεδο μόνωσης εκτίμησης |
1min δύναμη |
KV |
(φάση στη φάση που αλέθεται) 42 |
|
ώθηση αστραπής |
KV |
(φάση στη φάση που αλέθεται) 75 |
||
|
16 |
σημαντική αντίσταση βρόχων |
≤400 |
||
|
17 |
μηχανική ζωή |
Διακόπτης φορτίων |
χρόνος |
5000 |
|
Διακόπτης επιχωμάτωσης |
χρόνος |
2000 |
||
|
18 |
θυγατρική δύναμη βρόχων 1min |
KV |
2 |
|
|
19 |
SF6 εκτιμημένη πίεση αερίου |
MPA |
0,04 |
|
|
20 |
SF6 ετήσιο ποσοστό διαρροής αερίου |
1% |
||
|
21 |
Βαθμός προστασίας |
IP4X |
||
