Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Εκτιμημένη υψηλή τάση: | 40.5kV | Εκτιμημένη χαμηλή τάση: | 0.54V |
|---|---|---|---|
| Εκτιμημένη ικανότητα: | 1000kva | καρέ: | χάλυβας καναλιών, χάλυβας γωνίας |
| μετασχηματιστής: | oil-immersed μετασχηματιστής | Βαθμολογία τρέχουσα: | 1600~3300 |
| Υψηλό φως: | συσκευασμένος υποσταθμός μετασχηματιστών,Υποσταθμός διανομής δύναμης |
||

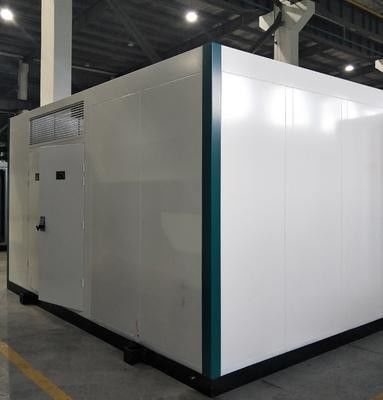

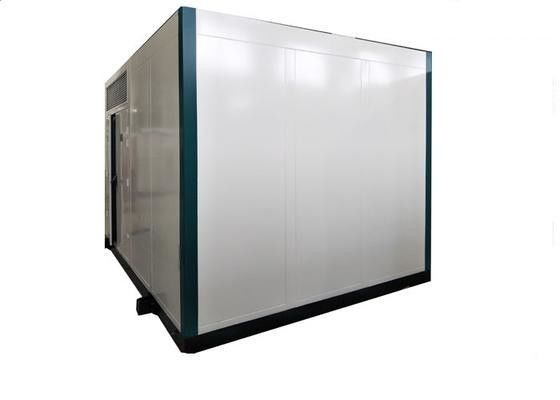

ηλεκτρική παραγωγή 40.5KV 35KV PV, ειδικός υποσταθμός Prefbricated
Επισκόπηση
YBT13 ο ειδικός υποσταθμός σειράς PV πρόκειται προκειμένου να ικανοποιηθεί η απαίτηση της φωτοβολταϊκής παραγωγής, η οποία έχει τη νέα εμφάνιση, τη συμπαγή δομή, την αξιόπιστη απόδοση, την εύκολη συντήρηση, κ.λπ.
Όρος υπηρεσιών:
1. Ύψος: ≤ 3000m (επάνω από τη θάλασσα - επίπεδο)
2. Περιβαλλοντική θερμοκρασία: Μέγιστο 40C ελάχιστο -25C
>>Μέγιστη μηνιαία μέση θερμοκρασία: ≤ 35C
>>Μέγιστη ετήσια μέση θερμοκρασία: ≤ 25C
3. Σχετική υγρασία: Value≤ 95%, μηνιαίο μέσο value≤ 90% καθημερινού μέσου όρου
4. Μέγιστη καθημερινή διαφορά στη θερμοκρασία: 25C
5. Ένταση φωτός του ήλιου: 0.1W/CM2 (ταχύτητα ανέμου 0.5M/S)
6. Υπαίθρια ταχύτητα ανέμου: ≤ 35m/s
7. Βαθμός ρύπανσης: Βαθμός ΙΙΙ
8. Βαθμός απόδειξης βροχής: Βαθμός 3
9. Η κλίση επιτόπου εγκαταστάσεων θα είναι όχι περισσότερο από 3°
10. Δυνατότητα του αντι-σεισμού: Η οριζόντια επιτάχυνση της επίγειας επιφάνειας είναι 0.2g
Η κάθετη επιτάχυνση της επίγειας επιφάνειας είναι 0.1g
11. Σημείο εγκατάστασης: Δεν έχε το σημείο εάν κανέναν κίνδυνο πυρκαγιάς/έκρηξης/τη σοβαρές ρύπανση/τη χημική ουσία
διάβρωση και έξοχο κούνημα.
**** Ο πελάτης πρέπει να διαπραγματευτεί με τον κατασκευαστή εάν ο όρος υπηρεσιών είναι διαφορετικός άνωθεν
Παράμετροι:
| Εκτιμημένη τάση | 40,5 kV | |||||||||
| Εκτιμημένη συχνότητα | Hz | 50 | ||||||||
| Εκτιμημένο κύριο ρεύμα μπαρών τροφοδότησης | Α | 630 | 1250 | |||||||
| 1min η εκτιμημένη συχνότητα ισχύος αντιστέκεται την τάση στη γη, μεταξύ του ανοικτού χάσματος Phases/to | kV | 95/118 | ||||||||
| Η ώθηση αστραπής αντιστέκεται την τάση στη γη, μεταξύ του ανοικτού χάσματος Phases/to | kV | 185/215 | ||||||||
| Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα | kA/s |
20/2 |
||||||||
| Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα | Κα | 50 | 63 | |||||||
| Εκτιμημένο βραχυκύκλωμα που κάνει τρέχον | Κα | 31.5 | 63 | |||||||
| Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος | Κα | 31.5 | 25 | |||||||
| Μονάδα της LV | Εκτιμημένη τάση | Β | 690 |
|
||||||
| Εκτιμημένο κύριο ρεύμα κυκλωμάτων | 1600~3300 | |||||||||
| Α | ||||||||||
| Εκτιμημένη σπάζοντας ικανότητα βραχυκυκλώματος ορίου | Κα | 50 | ||||||||
| Εκτιμημένη λειτουργούσα σπάζοντας ικανότητα βραχυκυκλώματος | Κα | 40 | ||||||||
| Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα | kA/1s | 40 | ||||||||
| Μονάδα μετασχηματιστών | Εκτιμημένη ικανότητα | kVA | 1600~5500 | |||||||
| Τάση αντίστασης | % | 4 4.5 | ||||||||
| Τρύπημα της σειράς | % | ±2X2.5 ±5 | ||||||||
| Συνδεδεμένη ομάδα | Υ, yn0 Δ, yn11 | |||||||||
| Περίφραξη | Βαθμός προστασίας | HV δωμάτιο | IP33 | |||||||
| Δωμάτιο της LV | IP33 | |||||||||
| Δωμάτιο μετασχηματιστών | IP23 | |||||||||
| Υγιές επίπεδο | DB | ≤55 | ||||||||
