| Ονομαστική τάση: | 12KV | Μέταλλο-εσωκλειόμενο εναλλασσόμενο ρεύμα Electrica: | πράσινο |
|---|---|---|---|
| Μέγεθος: | 3 Uint | Βαθμολογία τρέχουσα: | 630A |
| Υψηλό φως: | συσκευασμένος υποσταθμός μετασχηματιστών,Υποσταθμός διανομής δύναμης |
||

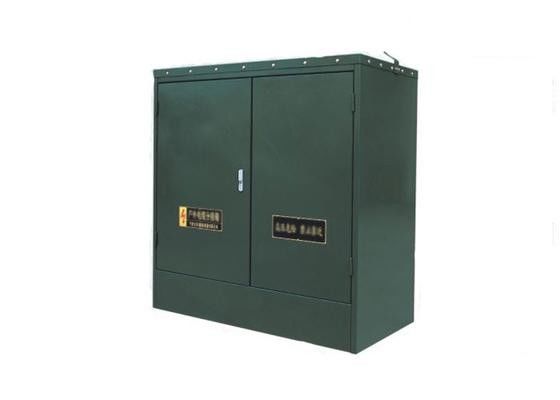

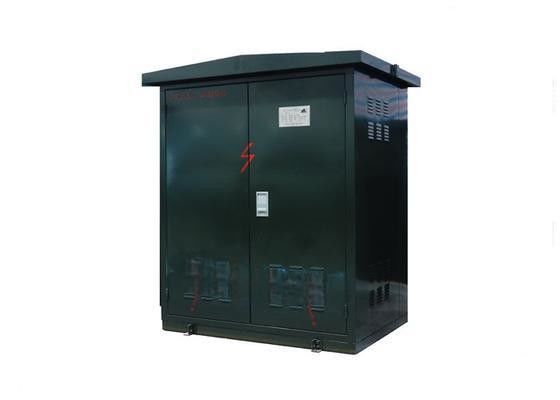

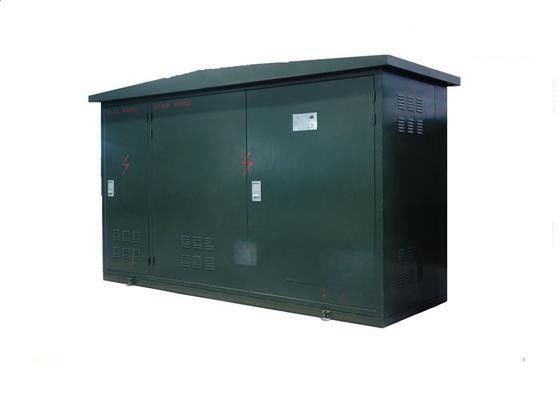

Μέταλλο-εσωκλειόμενο εναλλασσόμενο ρεύμα υπαίθριο κιβώτιο κλάδων καλωδίων, γραφείο διανομής σύνδεσης
Επισκόπηση
DFT6-12/24 η σειρά ως ηλεκτρική ενέργεια δέχεται και διανέμοντας. _ο υπαίθριος δαχτυλίδι κύριος μονάδα είμαι ο μεταφορά σταθμός ότι ο καλώδιο μεταβιβάζω ο ηλεκτρικός ενέργεια, χρησιμοποιώ υπαίθριος με ο καλώδιο κύκλωμα να συνδέω και ξεμπλοκάρισμα, κλάδος και συνεχίζω ή αλλάζω. Χαρακτηρίζει της απλής μεθόδου σύνδεσης, της ευκολίας, της εύκαμπτης, πλήρους μόνωσης και της omniseal δομής, της αδιάβροχης, αντίστασης διάβρωσης, αντιρρυπαντικός, της συντήρησης ελεύθερων και της ασφάλειας.
Όρος υπηρεσιών
Α. ύψος ≤1000m(επάνω απότηθάλασσα-επίπεδο)
Β. περιβαλλοντική θερμοκρασία: -25ºC~+40ºC
Γ. ταχύτητα ανέμου ≤34m/s
Δ. Το σημείο δεν πρέπει να έχει κανένα τακτικά έξοχο κούνημα.
Κύρια τεχνικά στοιχεία
Κύρια παράμετρος του διακόπτη φορτίων FN26-12/24 SF 6
| Στοιχείο | Μονάδα | Παράμετρος | Παράμετρος |
| Εκτιμημένη τάση | kV | 12 | 24 |
| Εκτιμημένο ρεύμα | Α | 630 | 630 |
| Ο εκτιμημένος λίγος χρόνος αντιστέκεται το ρεύμα | kA/s | 25/2 | 25/2 |
| Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα | Κα | 63 | 63 |
| Εκτιμημένο βραχυκύκλωμα που κάνει τρέχον | kA/times | 50/2 | 63/2 |
| 1 ελάχιστη συχνότητα ισχύος αντιστέκεται την τάση | kV | 42 | 65 |
| Η ώθηση αστραπής αντιστέκεται την τάση | kV | 75 | 125 |
| Μηχανική ζωή | Χρόνοι | 10000 | 10000 |
| Πίεση αερίου SF6 (πίεση επιφάνειας σε 20ºC) | MPA | 0,04 | 0,04 |
| Ετήσιο ποσοστό διαρροής αερίου | ≤1% | ≤1% |
Κύρια τεχνική παράμετρος του συνδετήρα καλωδίων
| Στοιχείο | Μονάδα | Παράμετρος | Παράμετρος |
| Εκτιμημένη τάση | kV | 12 | 24 |
| Εκτιμημένο ρεύμα | Α | 630 και κατωτέρω | 630 και κατωτέρω |
| Διατομή του καλωδίου | χιλ.2 | 25~400 | 35~400 |
| Αντίσταση στο σημείο σύνδεσης | μΩ | 40 | 45 |
| Μερική απαλλαγή | pC/kV | ≤10/13 | ≤10/21.5 |
| Ο εκτιμημένος λίγος χρόνος αντιστέκεται το ρεύμα | kA/s | 20/3 | 25/2 |
| Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα | Κα | 50 | 63 |
| 1 ελάχιστη συχνότητα ισχύος αντιστέκεται την τάση | kV | 42 | 65 |
| Η ώθηση αστραπής αντιστέκεται την τάση | kV | 75 | 125 |
