| Ονομαστική τάση: | 12/24kV | Βαθμολογία τρέχουσα: | 630A |
|---|---|---|---|
| Κέλυφος υλικό: | ανοξείδωτο ατσάλι | Ύψος: | ≤1000m |
| Υψηλό φως: | συσκευασμένος υποσταθμός μετασχηματιστών,Υποσταθμός διανομής δύναμης |
||
12 / 24KV υπαίθριο κιβώτιο κλάδων καλωδίων μονάδων δαχτυλιδιών κύριο/μετρώντας κιβώτιο διανομής
Γενικό
DFT6-12/24 το κιβώτιο κλάδων καλωδίων σειράς είναι ένας νέος εξοπλισμός παροχής ηλεκτρικού ρεύματος που σχεδιάζεται για το συντονισμό του συστήματος καλωδίων δικτύων δύναμης 12/24kV για την αποδοχή και τη διανομή δύναμης. Το πεδίο κλάδων καλωδίων σειράς έχει τη μοναδική δομή και η όμορφη εμφάνιση, αυτό είναι ειδικά κατάλληλη για τη θέση που καλύπτει τη μικρή περιοχή συγκέντρωσης και έχει την υψηλότερη απαίτηση στο περιβάλλον όπως η οδός πόλεων, η περιοχή κατοικιών, το πολυόροφο κτίριο, ο αερολιμένας και η αποβάθρα, κ.λπ.
Χρησιμοποιείται στη σύνδεση, να μετακινήσει, τη διακλάδωση, τη συνέχιση και τη μεταφορά του κυκλώματος καλωδίων υπαίθριου.

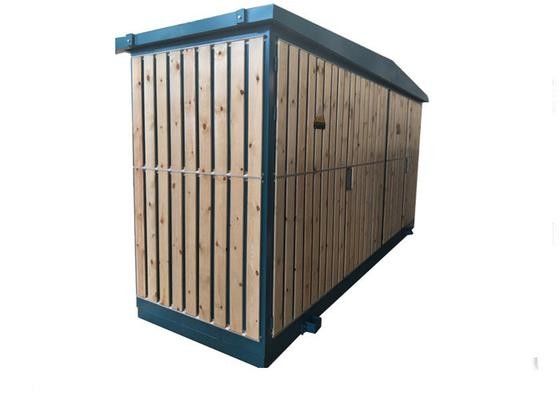

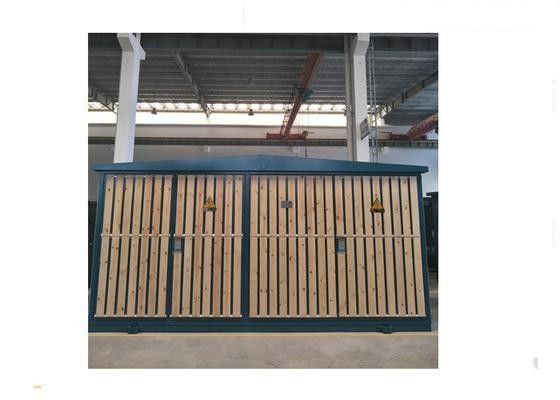

Προσθέστε τον ξύλινο πίνακα της περίφραξης περίπτωσης σύμφωνα με το αίτημα του πελάτη.
Όρος υπηρεσιών
1. Επίπεδο ύψους ≤ 1000m - επάνω από τη θάλασσα -
2. Περιβαλλοντική θερμοκρασία: - 25 ºC ~+40ºC
3. Ταχύτητα ανέμου: ≤ 34m/s
4. Κανένα τακτικά έξοχο κούνημα
Χαρακτηριστικά γνωρίσματα:
α. ενώστε τη μέθοδο είναι απλός και αξιόπιστος και είναι κατάλληλο να εγκαταστήσει.
b. Η πλήρης μόνωση και η δομή είναι εντελώς σφραγίδες επάνω, απαλλάσσουν τη συντήρηση, σκόνη και αδιάβροχος.
c. Μόλις μόνο λίγη επένδυση, και μπορεί να σώσει την επένδυση των συσκευών και του καλωδίου διακοπτών.
d. Η μικρή περιοχή κάλυψης και είναι εύκολο να συντονιστεί το περιβάλλον πλαισίου.
| FN26-12/24 κύρια τεχνική παράμετρος του διακόπτη φορτίων SF6 | |||
| Στοιχείο | Μονάδα | Παράμετρος | Παράμετρος |
| Εκτιμημένη τάση | kV | 12 | 24 |
| Εκτιμημένο ρεύμα | Α | 630 | 630 |
| Εκτιμημένος βραχυπρόθεσμος αντιστέκεται το ρεύμα | kA/s | 25/2 | 25/2 |
| Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα | Κα | 63 | 63 |
| Εκτιμημένο βραχυπρόθεσμο κάνοντας ρεύμα | kA/S | 50/2 | 63/2 |
| 1min η συχνότητα ισχύος αντιστέκεται την τάση | kV | 42 | 65 |
| Η ώθηση φωτισμού αντιστέκεται την τάση | kV | 75 | 125 |
| Μηχανική αντοχή | Χρόνοι | 10000 | 10000 |
| SF6 πίεση αερίου (πίεση μετρητών 20℃) | MPA | 0,04 | 0,04 |
| Ποσοστό διαρροής/έτος | ≤1% | ≤1% | |
| Κύρια τεχνική παράμετρος του τερματικού καλωδίων | |||
| Στοιχείο | Μονάδα | Παράμετρος | Παράμετρος |
| Εκτιμημένη τάση | kV | 12 | 24 |
| Εκτιμημένο ρεύμα | Α | ≤630 | ≤630 |
| Ισχύστε για τη διατομή καλωδίων |  |
25-400 | 35-400 |
| Αντίσταση σημείου σύνδεσης | µΩ | 40 | 45 |
| Μερική απαλλαγή | Pc/kv | ≤10/13 | ≤10/21.5 |
| Εκτιμημένη θερμική τάση σταθερότητας | kA/s | 20/3 | 25/2 |
| Εκτιμημένη δυναμική τάση | Κα | 50 | 63 |
| 1min η συχνότητα ισχύος αντιστέκεται την τάση | kV | 42 | 65 |
| Ώθηση αστραπής | kV | 75 | 125 |
| Συνήθως χρησιμοποιημένη αγώγιμη διατομική περιοχή καλωδίων |
| 35,50,70,95,120,150,185,240,300,400, κ.λπ. |
