Αρχική Σελίδα ΠροϊόνταΣυμπαγής υποσταθμός μετασχηματιστών

Ανοικτός υποσταθμός μετασχηματιστών πλαισίων 11kv συμπαγής, υπαίθριο κιβώτιο κλάδων καλωδίων

Ανοικτός υποσταθμός μετασχηματιστών πλαισίων 11kv συμπαγής, υπαίθριο κιβώτιο κλάδων καλωδίων

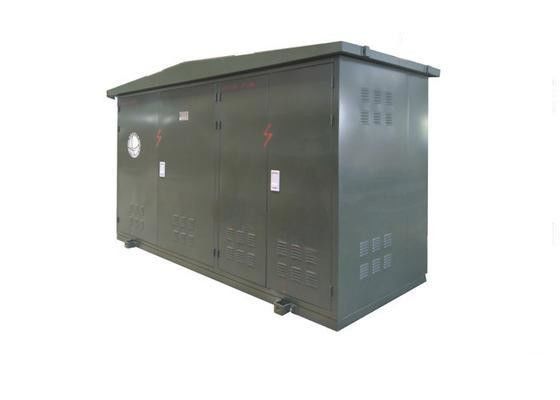

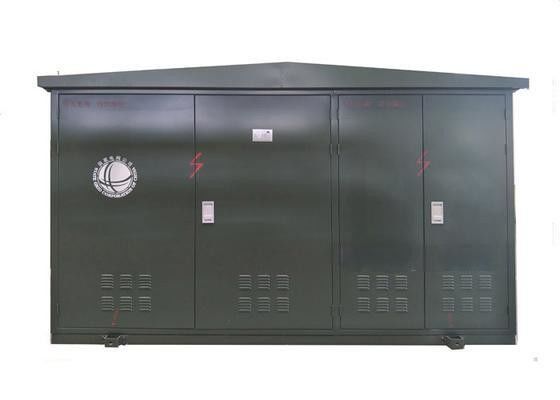

Open Frame 11kV Compact Transformer Substation , Outdoor Cable Branch Box
Open Frame 11kV Compact Transformer Substation , Outdoor Cable Branch Box Open Frame 11kV Compact Transformer Substation , Outdoor Cable Branch Box

Μεγάλες Εικόνας :  Ανοικτός υποσταθμός μετασχηματιστών πλαισίων 11kv συμπαγής, υπαίθριο κιβώτιο κλάδων καλωδίων

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: TIANAN Electric
Πιστοποίηση: ISO9001:2000, VDE, CCC
Αριθμό μοντέλου: DFT6-12
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1SET
Τιμή: Pending
Συσκευασία λεπτομέρειες: Γυμνό
Χρόνος παράδοσης: 40 ημέρες εργασίας
Όροι πληρωμής: L/C, T/T, D/P, D/A
Δυνατότητα προσφοράς: 2000sets το χρόνο
Λεπτομερής Περιγραφή Προϊόντος
Ονομαστική τάση: 12KV Δομή: Ανοικτό πλαίσιο
Μέγεθος: 1 uint Βαθμολογία τρέχουσα: 630A
Υψηλό φως:

συσκευασμένος υποσταθμός μετασχηματιστών

,

Υποσταθμός διανομής δύναμης

11kV υπαίθριο κιβώτιο κλάδων καλωδίων RMU για την αποδοχή και τη διανομή δύναμης



Επισκόπηση

DFT6-12/24 η σειρά είναι ο νέος εξοπλισμός παροχής ηλεκτρικού ρεύματος που σχεδιάζουμε για το συντονισμό του συστήματος καλωδίων Ανοικτός υποσταθμός μετασχηματιστών πλαισίων 11kv συμπαγής, υπαίθριο κιβώτιο κλάδων καλωδίων 0δικτύων δύναμης 10kV/24kV.

Είναι κατάλληλο στη θέση κόμβων καλωδίων στο σύστημα 10 kV/24kV, όπως η ηλεκτρική ενέργεια δέχεται και διανέμοντας. Το καλώδιο μεταβιβάζει την ηλεκτρική ενέργεια, που χρησιμοποιείται σε υπαίθριο με το κύκλωμα καλωδίων που συνδέουν και το ξεμπλοκάρισμα, κλάδος και συνεχίζεται ή αλλάζει.
Όρος υπηρεσιών
Α. ύψος ≤1000m(επάνω απότηθάλασσα-επίπεδο)
Β. περιβαλλοντική θερμοκρασία: -25ºC~+40ºC
Γ. ταχύτητα ανέμου ≤34m/s
Δ. Το σημείο δεν πρέπει να έχει κανένα τακτικά έξοχο κούνημα.



Κύρια τεχνικά στοιχεία
Κύρια παράμετρος του διακόπτη φορτίων FN26-12/24 SF 6

Στοιχείο Μονάδα Παράμετρος Παράμετρος
Εκτιμημένη τάση kV 12 24
Εκτιμημένο ρεύμα Α 630 630
Ο εκτιμημένος λίγος χρόνος αντιστέκεται το ρεύμα kA/s 25/2 25/2
Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα Κα 63 63
Εκτιμημένο βραχυκύκλωμα που κάνει τρέχον kA/times 50/2 63/2
1 ελάχιστη συχνότητα ισχύος αντιστέκεται την τάση kV 42 65
Η ώθηση αστραπής αντιστέκεται την τάση kV 75 125
Μηχανική ζωή Χρόνοι 10000 10000
Πίεση αερίου SF6 (πίεση επιφάνειας σε 20ºC) MPA 0,04 0,04
Ετήσιο ποσοστό διαρροής αερίου   ≤1% ≤1%


Κύρια τεχνική παράμετρος του συνδετήρα καλωδίων

Στοιχείο Μονάδα Παράμετρος Παράμετρος
Εκτιμημένη τάση kV 12 24
Εκτιμημένο ρεύμα Α 630 και κατωτέρω 630 και κατωτέρω
Διατομή του καλωδίου χιλ.2 25~400 35~400
Αντίσταση στο σημείο σύνδεσης μΩ 40 45
Μερική απαλλαγή pC/kV ≤10/13 ≤10/21.5
Ο εκτιμημένος λίγος χρόνος αντιστέκεται το ρεύμα kA/s 20/3 25/2
Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα Κα 50 63
1 ελάχιστη συχνότητα ισχύος αντιστέκεται την τάση kV 42 65
Η ώθηση αστραπής αντιστέκεται την τάση kV 75 125
