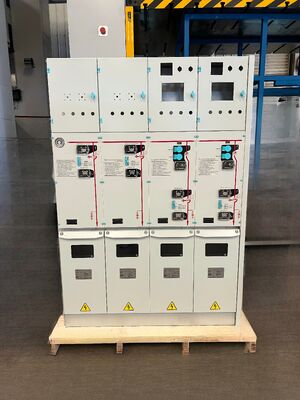

Μονωμένος αέριο μηχανισμός διανομής 24kv 22kv τάσης Rmu μέσος για τα υψηλά κτήρια ανόδου

Μονωμένος αέριο μηχανισμός διανομής 24kv 22kv τάσης Rmu μέσος για τα υψηλά κτήρια ανόδου

Gas Insulated Rmu Medium Voltage Switchgear 24kv 22kv For High Rise Buildings
Gas Insulated Rmu Medium Voltage Switchgear 24kv 22kv For High Rise Buildings Gas Insulated Rmu Medium Voltage Switchgear 24kv 22kv For High Rise Buildings

Μεγάλες Εικόνας :  Μονωμένος αέριο μηχανισμός διανομής 24kv 22kv τάσης Rmu μέσος για τα υψηλά κτήρια ανόδου

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Tianan Electric
Πιστοποίηση: ISO9001:2000 TUV
Αριθμό μοντέλου: XGN58-24
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 ΜΟΝΆΔΑ
Τιμή: Pending
Συσκευασία λεπτομέρειες: Γυμνό
Χρόνος παράδοσης: 40 ημέρες εργασίας
Όροι πληρωμής: Η MoneyGram L/C, D/A, D/P, T/T, Western Union,
Δυνατότητα προσφοράς: 25000 PCS/year
Λεπτομερής Περιγραφή Προϊόντος
Τάση λειτουργίας: Υψηλής τάσης Μορφή: Όλος συσκευασμένος τύπος
Σειρά εφαρμογής: Πολυκατοικίες Βαθμός προστασίας της Shell: IP56
Υψηλό φως:

μονωμένος αέριο μηχανισμός διανομής GIS

,

μέσος μηχανισμός διανομής τάσης

κύρια μονάδα δαχτυλιδιών μηχανισμών διανομής 24kV 22KV μονωμένη αέριο RMU (XGN58-24)



Όρος υπηρεσιών
Α. ύψος ≤1000m (επάνω από τη θάλασσα - επίπεδο)
Β. περιβαλλοντική θερμοκρασία: -25ºC~+40ºC
Γ. ταχύτητα ανέμου ≤34m/s
Δ. Το σημείο δεν πρέπει να έχει κανένα τακτικά έξοχο κούνημα.

Προδιαγραφές



HXGT6 (XGN58) - ο κύριος μηχανισμός διανομής μονάδων δαχτυλιδιών 24 SF6 (εφεξής καλούμενος «RMU») σχεδιάζεται και αναπτύσσεται από την επιχείρησή μας που εδρεύει στην πραγματική κατάσταση παροχής ηλεκτρικού ρεύματος του έθνους μας. Είναι μια εσωτερική 24kV MV ηλεκτρική συσκευή νέας γενιάς, και μπορεί να εφαρμοστεί στο μετασχηματισμό και την κατασκευή πλέγματος πόλεων, το προϊόν υποβάλλεται στη δοκιμή τύπων και η εξέταση ανάθεσης, οι δείκτες απόδοσης καλύπτει τις απαιτήσεις του κλειστού «μέταλλο» μηχανισμού διανομής εναλλασσόμενου ρεύματος IEC 298. Επεξεργάζεται τα πλεονεκτήματα του μικρού όγκου, του χαμηλού βάρους, της απλής λειτουργίας, της ασφαλούς χρήσης, της υψηλής αξιοπιστίας χωρίς επηρεασμό από το περιβάλλον και του καιρού και συντήρηση-ελεύθερος.

Ο μηχανισμός διανομής είναι ένα είδος σύνθετης συσκευής που σφραγίζει όλα τα κύρια κυκλώματα σε μια περίφραξη μετάλλων και παίρνει το αέριο SF6 ως εξάλειψη τόξων και μέσο μόνωσης. Είναι κατάλληλο για την παροχή ηλεκτρικού ρεύματος δικτύων δαχτυλιδιών και το διπλάσιο ακτινοβολεί την παροχή ηλεκτρικού ρεύματος στο δίκτυο παροχής ηλεκτρικού ρεύματος 10kV MV. Χρησιμοποιείται επίσης στην τελική παροχή ηλεκτρικού ρεύματος. Λόγω της χρήσης των αυξήσεων παροχής ηλεκτρικού ρεύματος δικτύων δαχτυλιδιών η αξιοπιστία της παροχής ηλεκτρικού ρεύματος, αυτό χρησιμοποιείται ειδικά στις ορυκτές εγκαταστάσεις, περιοχή κατοικιών, σχολεία, πάρκα, και ούτω καθεξής για τη διανομή δύναμης και τον έλεγχο. Επιπλέον, λόγω της κατάλληλων σύνδεσης και της εγκατάστασής του, ο μικρός όγκος, αυτό χρησιμοποιείται επίσης στον υποσταθμό ως εξοπλισμός υψηλής τάσης στην αρχική πλευρά.

Βασικές τεχνικές παράμετροι μηχανισμών διανομής

S/N Στοιχείο Μονάδα Παράμετροι
1 Εκτιμημένη τάση kV 24
2 Εκτιμημένη συχνότητα Hz 50
3 Εκτιμημένο ρεύμα διακοπτών φορτίων Α 630
4 Το εκτιμημένο κύριο κύκλωμα βραχυπρόθεσμο αντιστέκεται τρέχον 3s (r.m.s) Κα 20
5 Εκτιμημένο κύριο δυναμικό ρεύμα κυκλωμάτων (αιχμή) Κα 50
6 Εκτιμημένο κύριο κύκλωμα που κάνει τρέχον (αιχμή) Κα 50
7 Εκτιμημένο ενεργό σπάζοντας ρεύμα φορτίων Α 630
8 Εκτιμημένο κλειστό σπάζοντας ρεύμα βρόχων Α 630
9 5% εκτιμημένο ενεργό σπάζοντας ρεύμα φορτίων Α 31.5
10 Εκτιμημένο σπάζοντας ρεύμα χρέωσης καλωδίων Α 10
11 Εκτιμημένο No-load σπάζοντας ρεύμα μετασχηματιστών Α 1600kVA No-load ρεύμα μετασχηματιστών
12 Εκτιμημένο σπάζοντας ρεύμα θρυαλλίδων Κα 31.5
13 Εκτιμημένο ρεύμα μεταφοράς Α 1500
14 Σπάζοντας χρόνοι πλήρης απόδοση Χρόνοι 100
15 Μηχανική ζωή Χρόνοι 10000
16 1min η συχνότητα ισχύος αντιστέκεται την τάση στη γη, μεταξύ των φάσεων πέρα από το ανοικτό χάσμα kV 65/79
17 Η ώθηση αστραπής αντιστέκεται την τάση στη γη, μεταξύ των φάσεων πέρα από το ανοικτό χάσμα kV 125/145
18 SF6 το αέριο εκτίμησε την τάση (η πίεση διαμετρημάτων είναι 20ºC) MPA 0,04
19 SF6 ετήσιο ποσοστό διαρροής αερίου   ≤0.2%
20 Λειτουργική παροχή ηλεκτρικού ρεύματος μηχανών, τάση Β DC48, AC220, 110
21 Κλείνοντας ρεύμα μηχανών Α 0,5
22 Ανοίγοντας ρεύμα Α 2.5




HV τεχνικές παράμετροι θρυαλλίδων

S/N Εκτιμημένη τάση Εκτιμημένο ρεύμα θρυαλλίδων Εκτιμημένο ρεύμα Fusant Εκτιμημένο σπάζοντας ρεύμα
XRNT 24 40 6.3 10 16 20 25 31,5 40 31.5
100 50 63 71 80 100 31.5
125 125

31.5
