| Τύπος: | Μετρώντας κιβώτιο διανομής | Μορφή: | Όλος συσκευασμένος τύπος |
|---|---|---|---|
| Τάση λειτουργίας: | Υψηλής τάσης | Βαθμός προστασίας της Shell: | IP67 |
| Βαθμολογία τρέχουσα: | 1250A | Κέλυφος υλικό: | Αργίλιο-ντυμένο πιάτο ψευδάργυρου |
| Υψηλό φως: | μονωμένος αέριο μηχανισμός διανομής υψηλής τάσης,ηλεκτρικός μηχανισμός διανομής υψηλής τάσης |
||

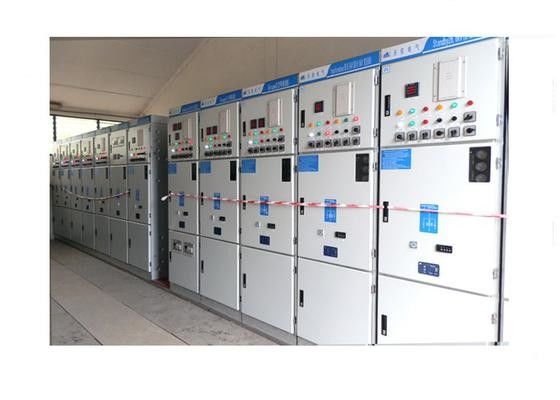

Μηχανισμός διανομής υψηλής τάσης/μονωμένος αέριο μηχανισμός διανομής 33kV 1250A GIS SF6
Επισκόπηση:
XGN49 metaI-ντυμένος μηχανισμός διανομής αερίου σειράς ο εσωτερικός lnsulatlon είναι κατάλληλος για τις εγκαταστάσεις παραγωγής ενέργειας, τον υποσταθμό, το συνδυασμένους υποσταθμό και το σύστημα ηλεκτρικής δύναμης, το οποίο είναι τριφασική εσωτερική ενιαία μπάρα τροφοδότησης εναλλασσόμενου ρεύματος και τεμαχισμός της ενιαίας μπάρας τροφοδότησης με 50Hz, εκτιμημένη 35kV τάση, που χρησιμοποιείται για να ελέγξει, να δεχτεί και να διανείμει τη ηλεκτρική δύναμη.
Γρήγορες παράμετροι:
| Εκτιμημένη τάση | 40.5kV |
| Εκτιμημένη συχνότητα | 50,60Hz |
| Εκτιμημένο ρεύμα | 1250A |
| Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος | 25, 31,5, 40kA |
| Εκτιμημένη παραγωγή τρέχων | 50, 63, 80kA |
| Ι η ελάχιστη συχνότητα ισχύος αντιστέκεται την τάση | 95kV (φάση στη φάση, φάση στη γη) |
| 118kV (η απομόνωση clearnace) | |
| Η εκτιμημένη ώθηση αστραπής αντιστέκεται την τάση | 185kV (φάση στη φάση, φάση στη γη) |
| 215kV (η απομόνωση clearnace) | |
| Βαθμός προστασίας | IP67 (gas-filled διαμέρισμα) IP4X (διαμέρισμα της LV) |
Περιβαλλοντική συνθήκη υπηρεσιών:
Θερμοκρασία αέρα: Max: +40, λ.: -25 (ο μέσος όρος είναι όχι περισσότερο από 35 σε 24 ώρες)
Ύψος επάνω από τη θάλασσα - επίπεδο: <>
Υγρασία αέρα: Η μέση σχετική υγρασία που μετριέται σε 24 ώρες είναι όχι περισσότερο από 95%, η μέση σχετική υγρασία το μήνα είναι όχι περισσότερο από 90%, η μέση πίεση υδρατμών που μετριέται σε 24 ώρες είναι όχι περισσότερο από 2.2kPa, η μέση πίεση υδρατμών το μήνα είναι kPa όχι περισσότερο από 1,8.
Χωρίς συχνή βαριά δόνηση
Η σειρά της ηλεκτρομαγνητικής παρέμβασης επαγωγής του δευτεροβάθμιου συστήματος είναι όχι περισσότερο από 1.6kV
Οι όροι που αποκλείονται άνωθεν χρειάζονται διαπραγμάτευση με τον κατασκευαστή.
Διαταγή της ειδοποίησης:
Παρακαλώ παρέχετε αυτά τα ακόλουθα υλικά διατάζοντας:
Α. αριθμός σχεδίου σημαντικού βρόχου και ενιαίου διαγράμματος συστημάτων καλωδίων, διάγραμμα του Παρέτου
Β. διάγραμμα καλωδίωσης σχεδιαγράμματος του δευτεροβάθμιου βρόχου, τελικό διάγραμμα του Παρέτου
Γ. τύπος, προδιαγραφή, ποσότητα ηλεκτρικών συστατικών μέσα στο μηχανισμό διανομής
Δ. Εάν χωρίς οποιοδήποτε αίτημα για το υλικό και την προδιαγραφή της μπάρας τροφοδότησης από τους πελάτες, βρίσκουν το manufacturer'requirement
Ε. Εάν ο μηχανισμός διανομής χρησιμοποιείται στην ειδική περιβαλλοντική συνθήκη, πρέπει να χαρακτηριστεί διατάζοντας
Φ. Εάν χωρίς οποιοδήποτε αίτημα, το χρώμα μηχανισμών διανομής είναι μέχρι τα manufacturer'standards
Γ. αποθηκευμένη ενέργεια, έλεγχος, τάση της παροχής ηλεκτρικού ρεύματος σημάτων του βοηθητικού κυκλώματος
Χ. χρήση κάθε πλευράς του GIS
Ι. ποικιλία και ποσότητα ανταλλακτικών και αναγκών εξαρτημάτων.
